海底捞室内装修给排水施工图大样图cad平面图

搜索更多资源
  • 建筑类别：餐饮
  • 建筑设计结构形式：钢筋混凝土结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 项目所在地：湖北
设计总说明：1、项目概要：该项目为 湖北省海底捞室内装修 给排水施工图 （含节点大样图） ，给排水专业配合装修对消防喷淋点位、消火栓进行调整。装修区域内的给排水点，包括后厨、分布操作间、空调排水等，接入大厦给排水系统中。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

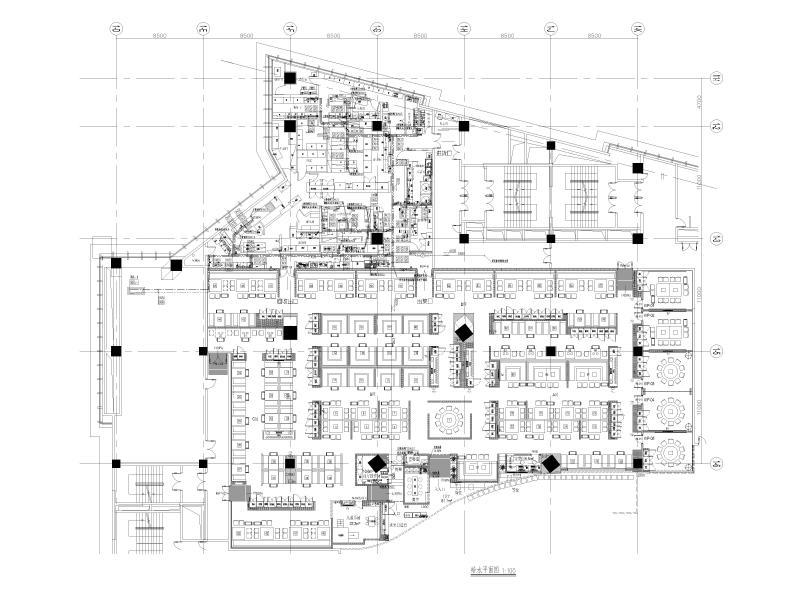

  • 给水平面图
    给水平面图

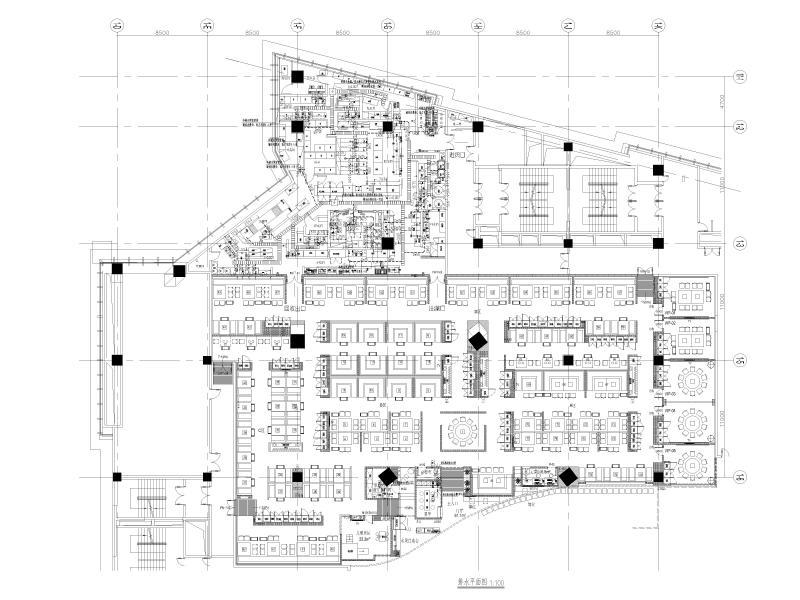

  • 排水平面图
    排水平面图

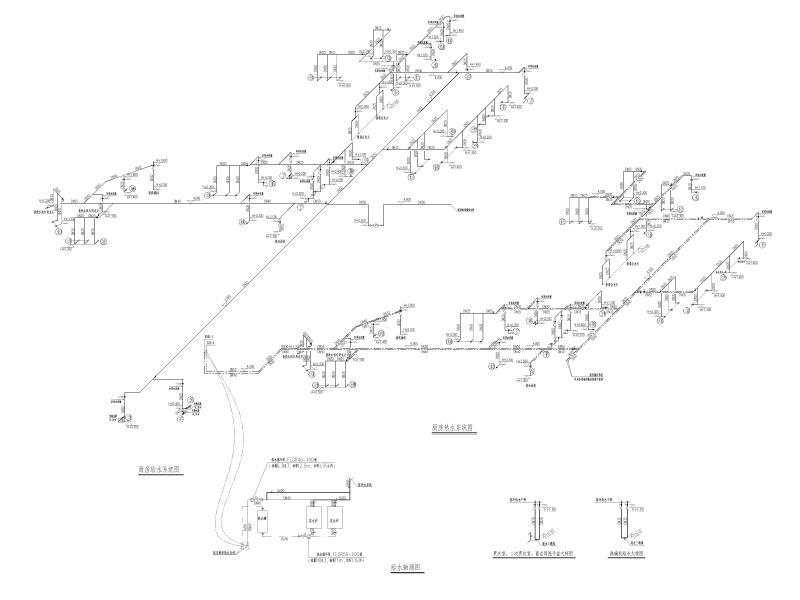

  • 给水轴测图
    给水轴测图
以上是部分截图，请下载附件后查看完整高清内容
下载信息
海底捞给排水施工图下载
