医院主体基坑及垃圾站基坑全套施工大样图cad平面布置图

该资料为 医院主体建筑基坑及垃圾站基坑全套施工图设计

一、项目概要

本项目基坑南北向长约236m，东西向长约143m，周长约740m，面积约2.78万m2。设三层地下室，基坑底高程为-10.0m、-11.2m、-13.9m，基坑深度14.8~20.0m。

基坑北侧：道路下方为地铁线，地下室边线距离地铁边线最近距离约32.0m、距离用地红线约8.0m。红线附近存在电力管线、污水管线、给水管线等多种市政管线。

基坑东侧：地下室边线距离用地红线11.0~22.0m、红线外为人行道路，道路下方存在燃气管线、电信管线、污水管线等多种市政管线。该侧中部地下室边线处为医院现有污水池，需要拆除，同时污水池周边还存在原基坑支护结构（Φ1000@2000灌注桩及锚索）。

基坑南侧：拟建地下室外墙距离既有医院地下室外墙最近约4.0m。存在污水管线、电力管线等多种市政管线。基坑内存在原医院基坑支护灌注桩、锚索及旋喷桩、搅拌桩。

基坑西侧：管桩基础，其基础边线距离地下室边线最近约3.5m；基坑边存在原基坑支护结构（旋喷桩、搅拌桩及锚索），存在污水管线、雨水管线等多种市政管线。

拟建垃圾站在住院部B、C栋之间。西、北侧为住院部B栋，东侧为住院部C栋，原基础距离地下室边线约 4.0~15.0m，基础外侧存在原基坑支护结构（旋喷桩、搅拌桩及锚索）；南侧道路下方为地铁线，地下室边线距离地铁边线最近距离约60.0m，距离用地红线约15.0m，红线附近存在燃气管线、电力管线、污水管线、给水管线等多种市政管线。

基坑形状不规则，周长约215m，面积约3000m2。地下一层，基坑底高程为-5.50m，基坑深度10.0~12.0m。

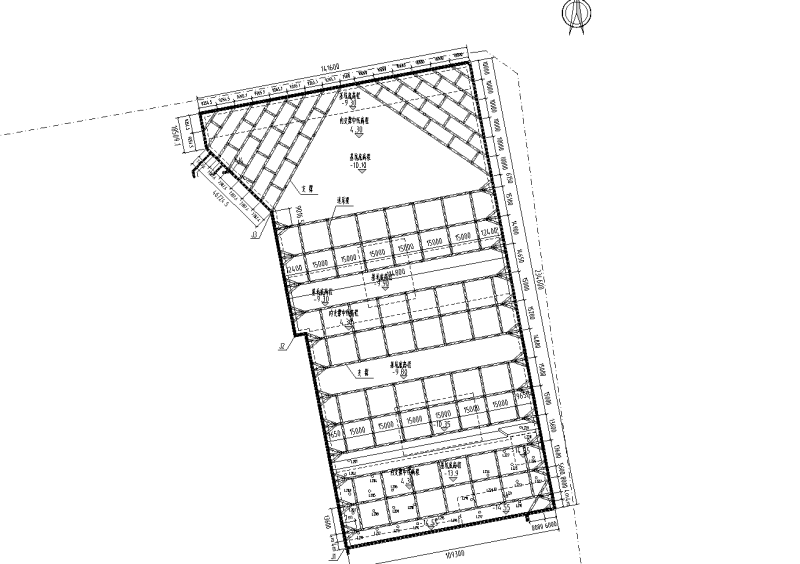

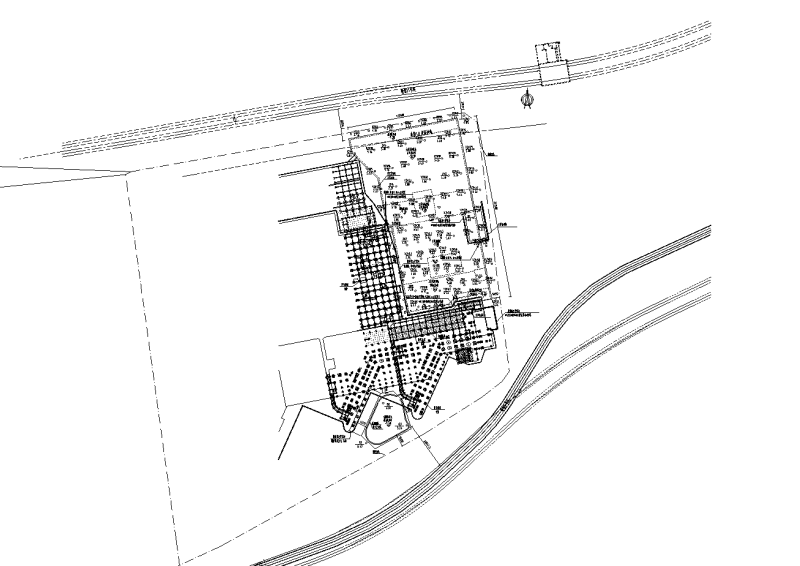

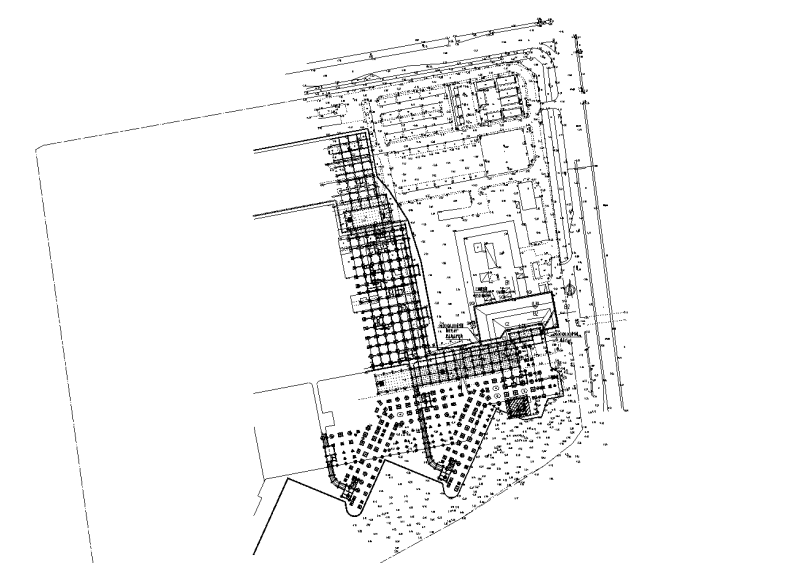

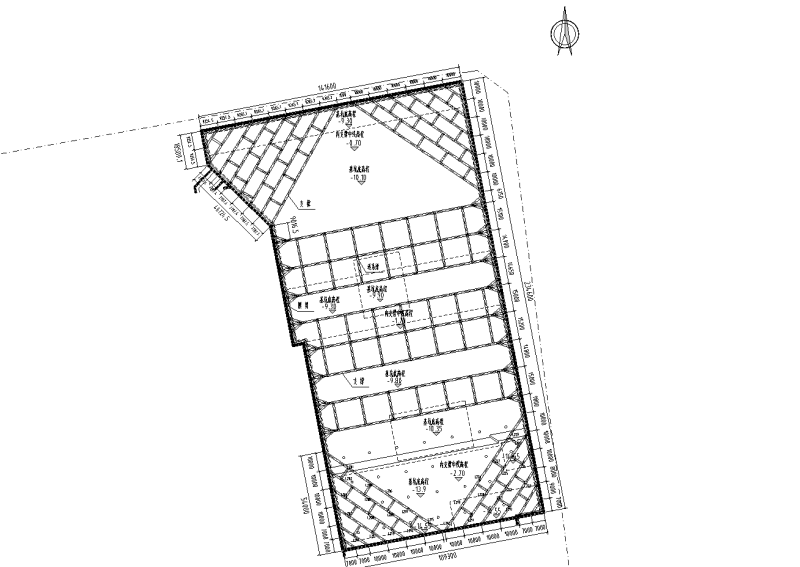

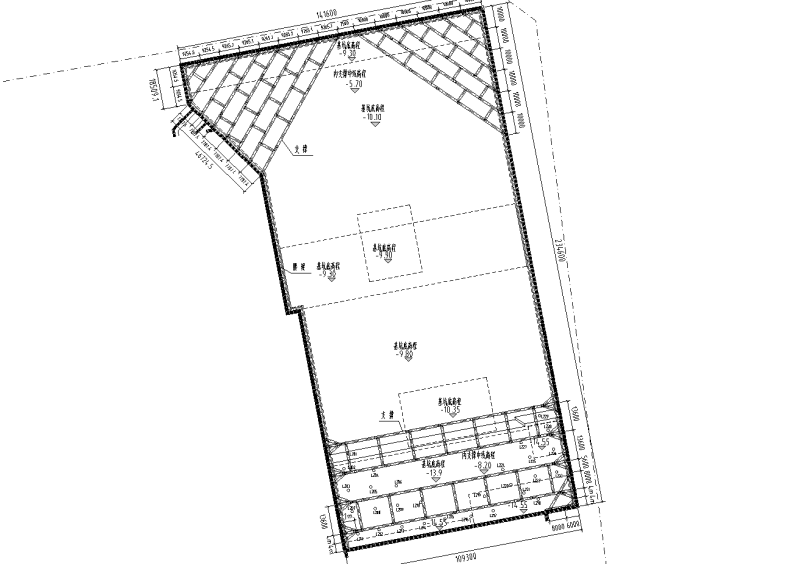

二、相关图片
