桥隧道结构含办公室及配套用房图纸cad平面布置图

  • 位置:贵州
  • 隧道所处的地质条件:石质隧道
  • 隧道所在的位置:城市隧道
  • 隧道埋置的深度:浅埋隧道
  • 隧道的用途分类:交通隧道
  • 围岩分类:Ⅳ:极硬岩
该附件为: 桥隧道结构含办公室及配套用房图纸 格式为CAD。
一、项目概要:
  • 主体建筑设计结构形式有: 框架结构 。设计基准期为 50 年,主体结构的设计使用年限为 50 年。建筑结构安全等级为 二 级,结构重要性系数为 1.0 。地基基础设计等级为 丙 级。该项目抗震设防烈度为 6 度,设计基本地震加速度值为 0.05 g,设计地震分组为 第一组 。场地类别为 Ⅱ 类,特征周期值 0.35 s。该项目抗震设防类别为 丙 类。基本风压:0.30 kN/平方米(地面粗糙度类别为B类)。
二、长管棚设计参数:
(1)钢管规格:热轧无缝钢管108mm,壁厚6mm,节长3m/6m。
(2)管距:环向中心间距40cm。
(3)倾角:仰角1°(不包括路线纵坡),方向:与路线中线平行。
(4)钢管施工误差:径向不大于20cm。
(5)管棚接头采用102×8mm丝扣钢管,丝扣长度20cm,同一横断面内钢管接头数不大于50%,相邻 钢管的接头错开3.0m。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

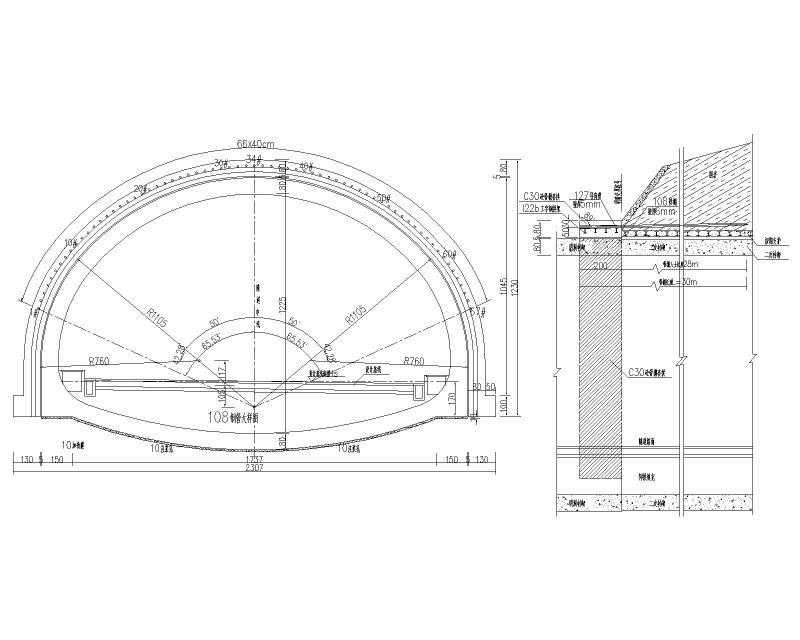

  • 隧道右洞口管棚布置图
    隧道右洞口管棚布置图

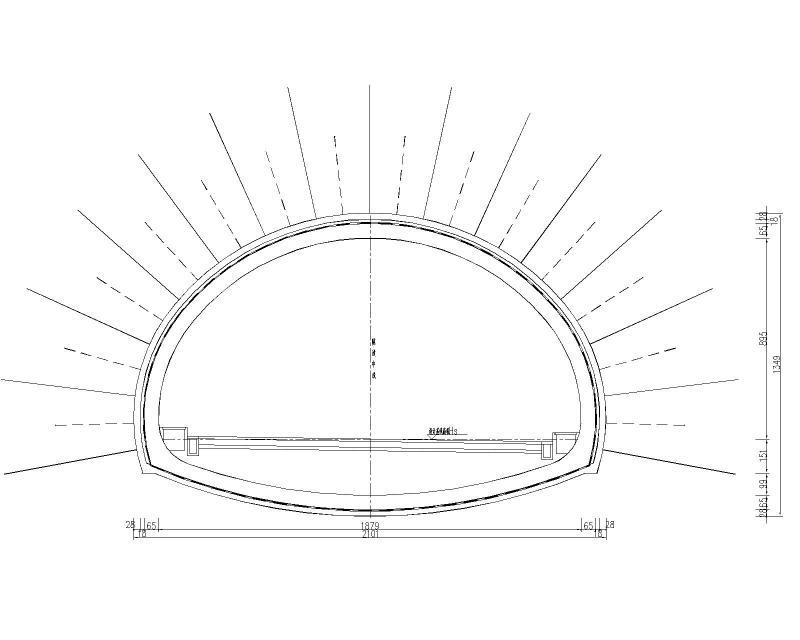

  • Z5衬砌断面图
    Z5衬砌断面图

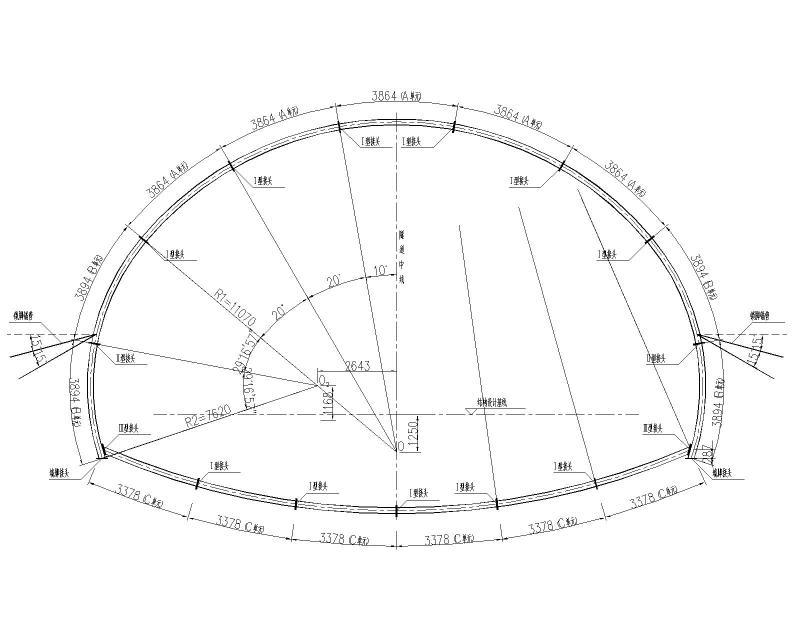

  • Z5钢架组合安装图
    Z5钢架组合安装图
  • 地梁配筋图
    地梁配筋图

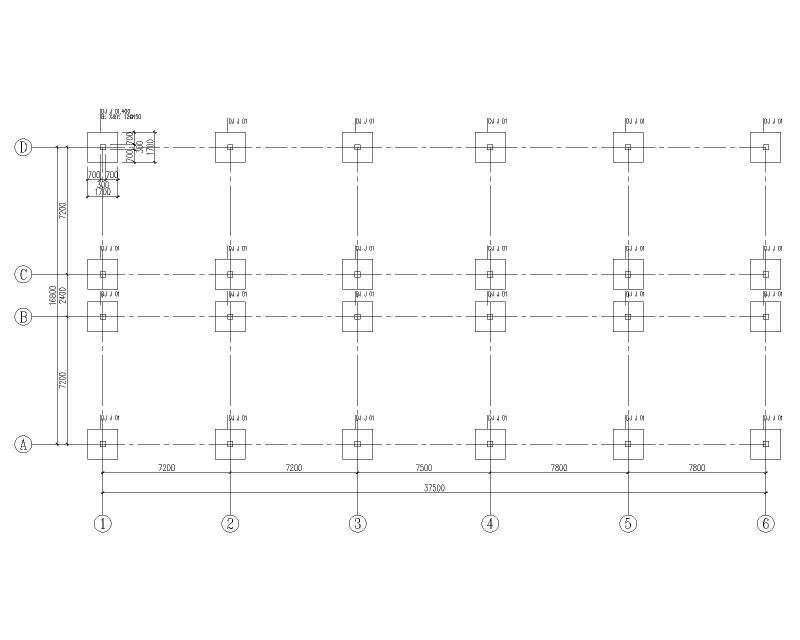

  • 基础平面布置图
    基础平面布置图

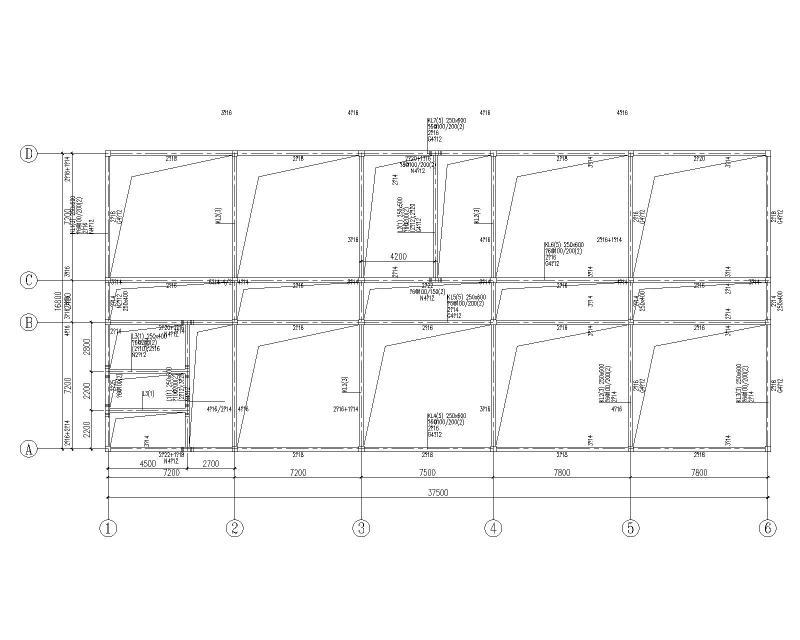

  • 屋面梁、屋面板配筋图
    屋面梁、屋面板配筋图
以上是部分截图,请下载附件后查看完整高清内容
