6层高中结构施工图纸cad平面布置图及结构设计总说明

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:50张
  • 设计年代:近代
该附件为: 五层框架高中教学楼 结构施工图 格式为CAD,。
一、项目概要:
  • 该项目为整个项目中高中教学楼,局部地下1层,地上5层(局部6层),使用功能为教室。基础采独立柱基、孔桩;地下水位标高低于结构底板标高,不需进行抗浮设计。无人防部分结构图。该项目耐火等级为一级,柱耐火极限3.0h,梁耐火极限2.0h,楼(屋)面板、楼梯耐火极限1.5h。主体结构设计合理使用年限为50年。建筑抗震设防类别:重点设防类,抗震计算烈度:6度,设计基本地震加速度:0.05g,设计地震分组:第一组,基本风压:0.3KN/平方米,基本雪压:0.2KN/平方米,地面粗糙度:B类。
  • 包含:结构设计总说明,钢网镂空心楼盖 结构设计说明 ,基础设计说明,基础布置图,-0.050梁布置图,4.450板布置图,20.050梁定位布置图,等共计50张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

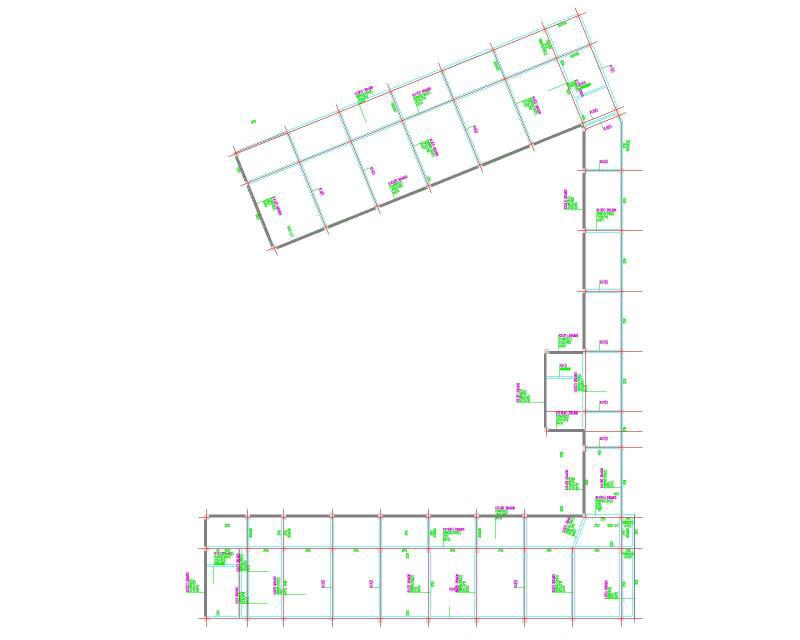

  • 板平面布置图
    板平面布置图

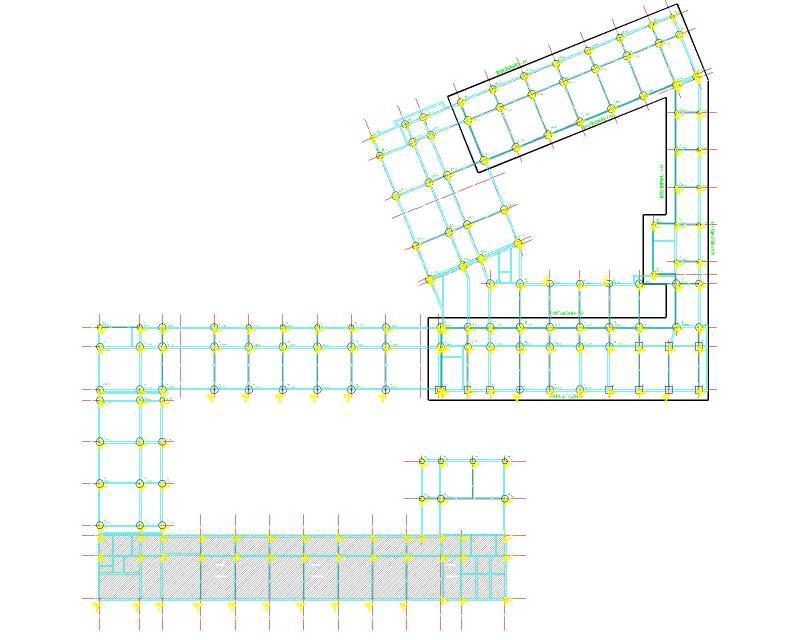

  • 基础平面布置图
    基础平面布置图

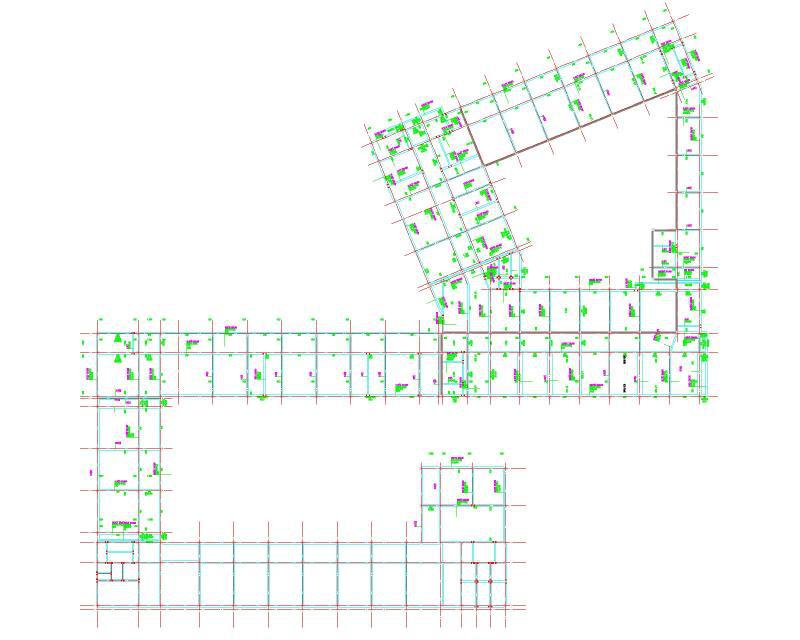

  • 梁平面布置图
    梁平面布置图

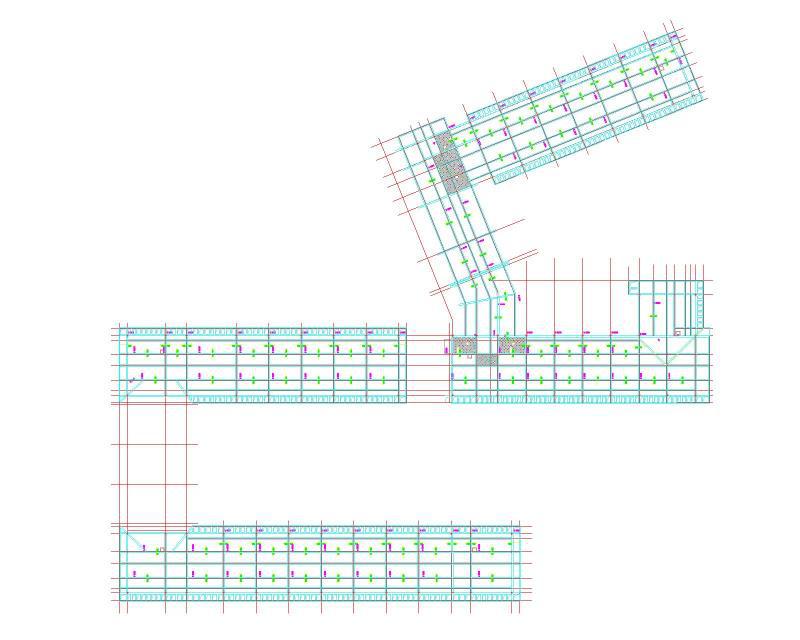

  • 屋面板布置图
    屋面板布置图

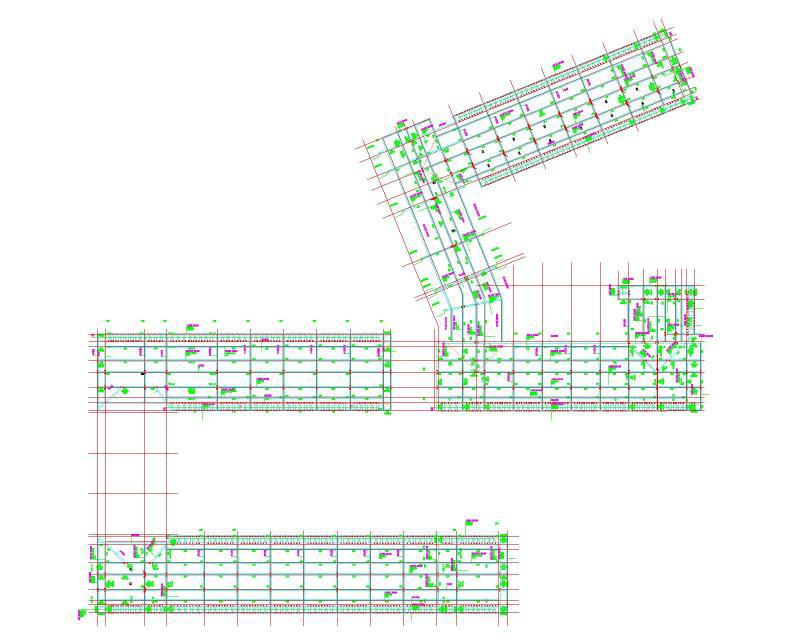

  • 屋面梁布置图
    屋面梁布置图
  • 中间节点连接图
    中间节点连接图
以上是部分截图,请下载附件后查看完整高清内容
