2层框架结构卫生室结构施工大样图cad桩基布置图

该附件为 2层框架结构卫生室 结构施工图

项目概要：

该项目位于贵阳市，为二层框架结构，建筑总高度H=7.800米，主要建筑类别为卫生室，建筑设计结构形式均为框架结构，建筑总高7.800mm。

主要包括：

封面、目录(一)、设计总说明一、设计总说明二、桩基设计总说明、桩基布置图、地梁布置图、基础顶~7.750柱布置图、3.850梁布置图、3.850板布置图、7.750梁布置图、7.750板布置图、楼梯大样图

CAD格式，11张结构图

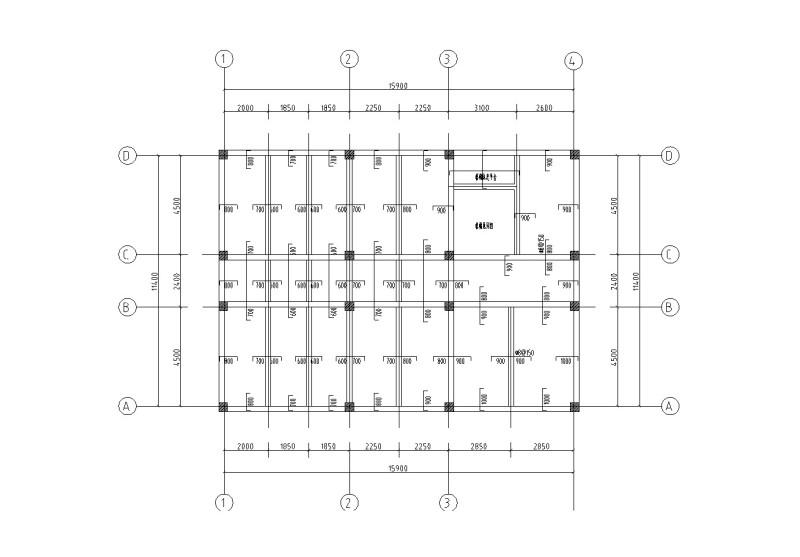

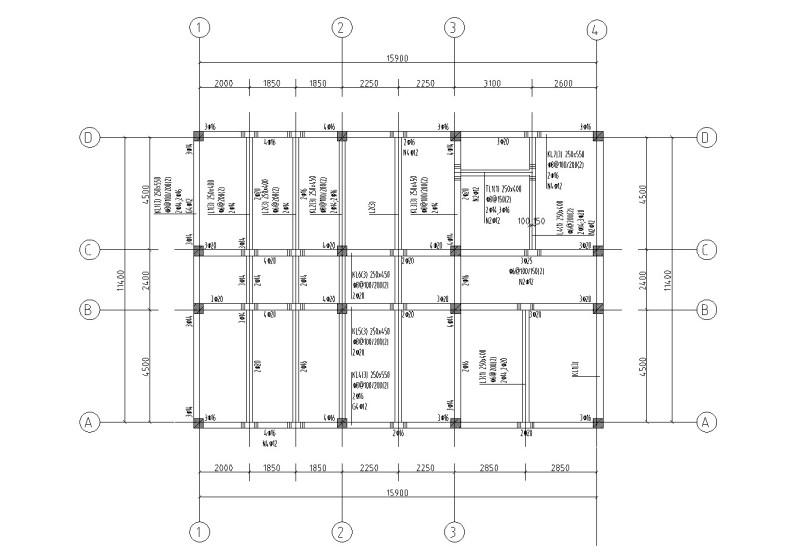

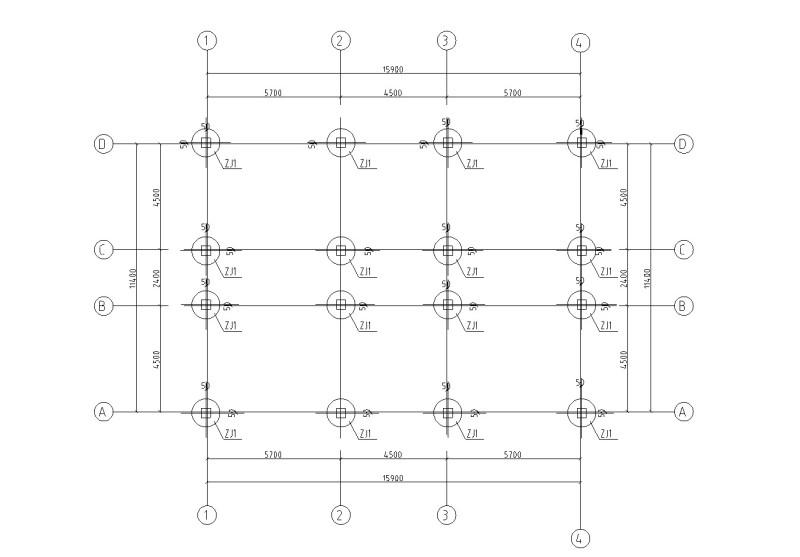

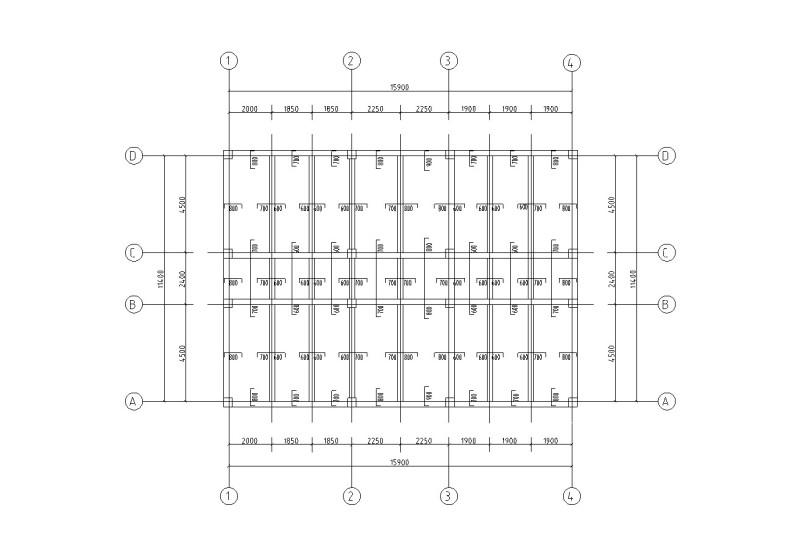

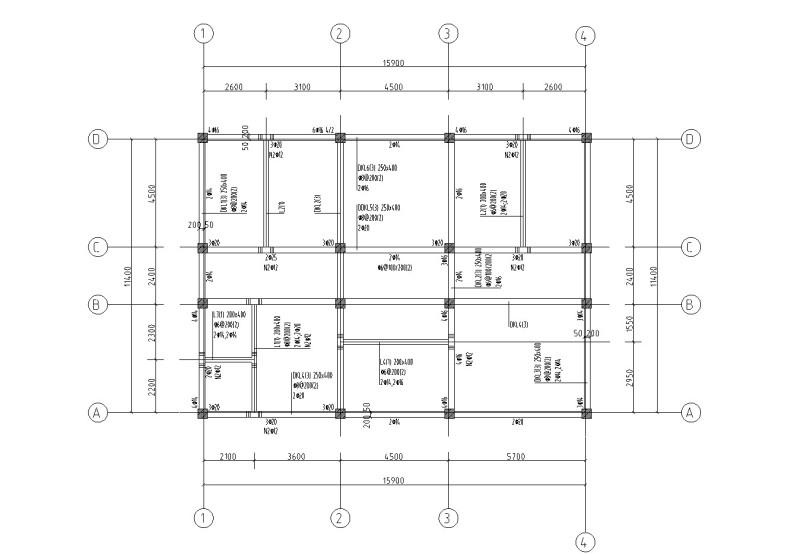

图纸部分预览截图：
