钢结构公共卫生间结构施工图纸cad平面布置图及杆件长度图
-
建筑类别：其他
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：4张
-
设计年代：近代
该附件为
钢结构公共卫生间
结构施工图
2017
主要包括：
结构设计说明
基础及钢柱平面布置图
屋顶平面钢构布置图
节点及单元编号图
项目概要：
1.本项目为公共卫生间,主体结构均采用钢结构。
2.自然条件:1)基本风压:0.30kN/m2 ,地面粗糙度类别为B类
2)基本雪压:0.20kN/m2
3)建筑场地类别为: II 类
CAD格式
图纸部分预览截图：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

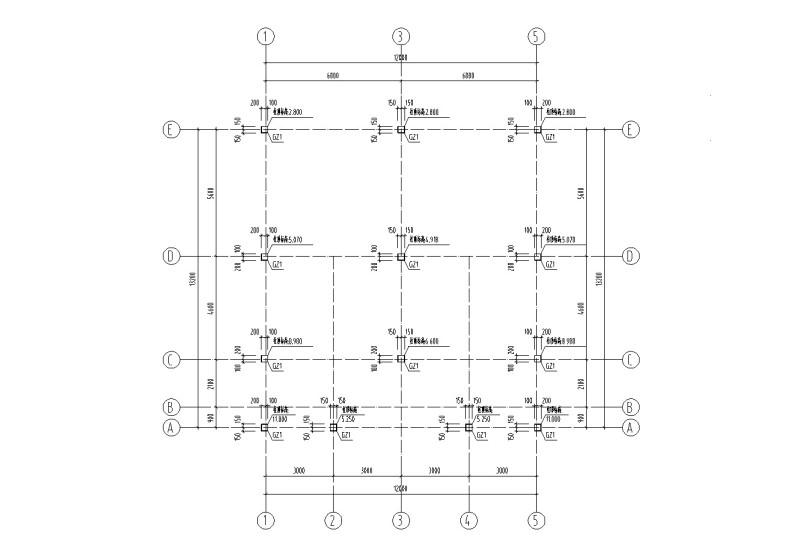

钢柱平面布置图 -

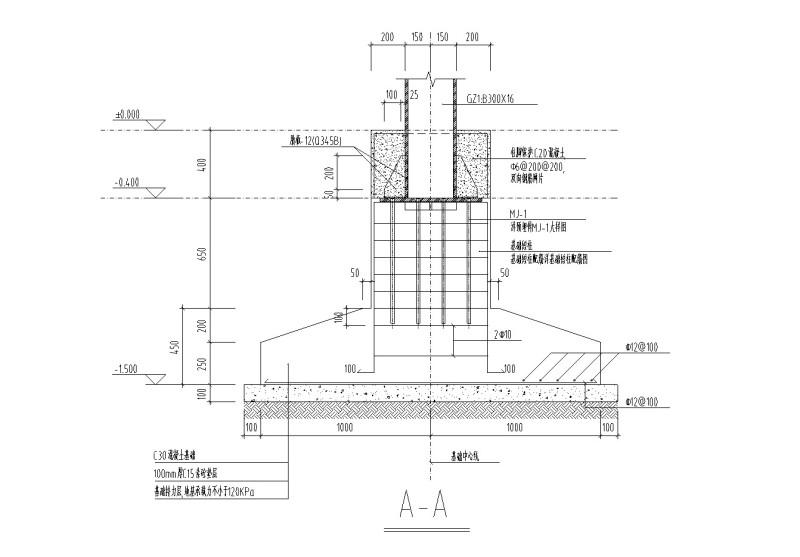

A-A -

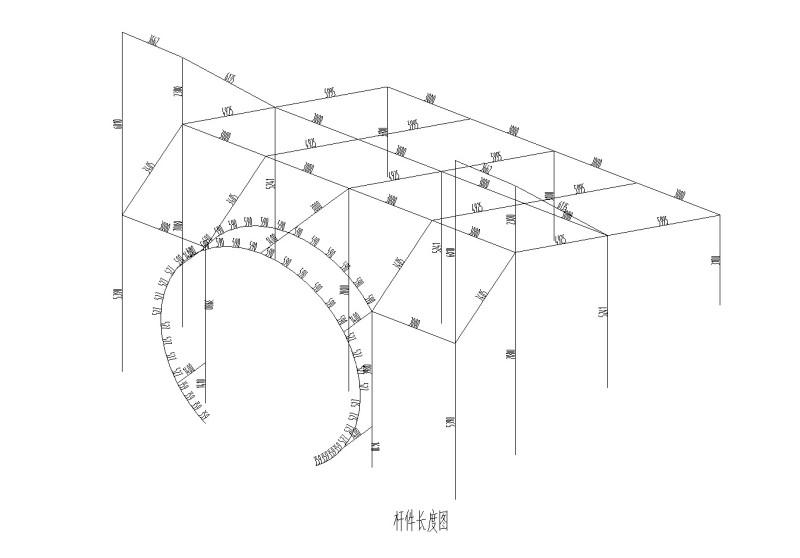

杆件长度图 -

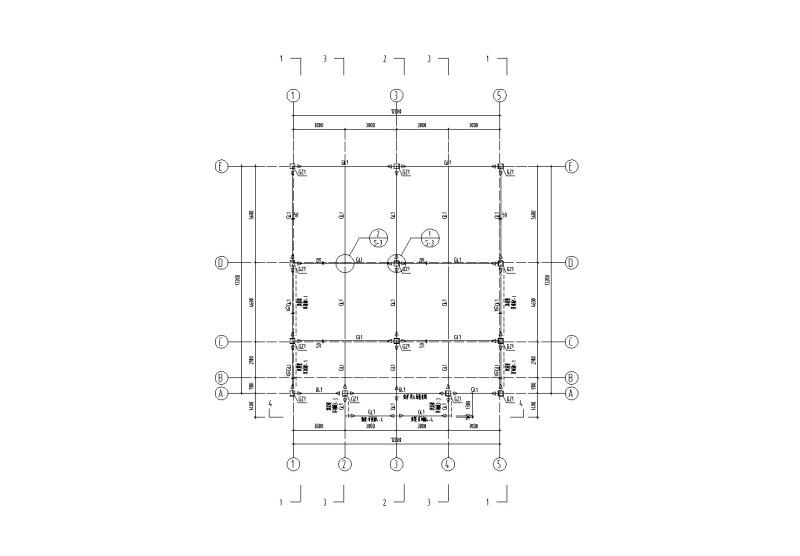

屋顶平面钢构布置图
以上是部分截图，请下载附件后查看完整高清内容
