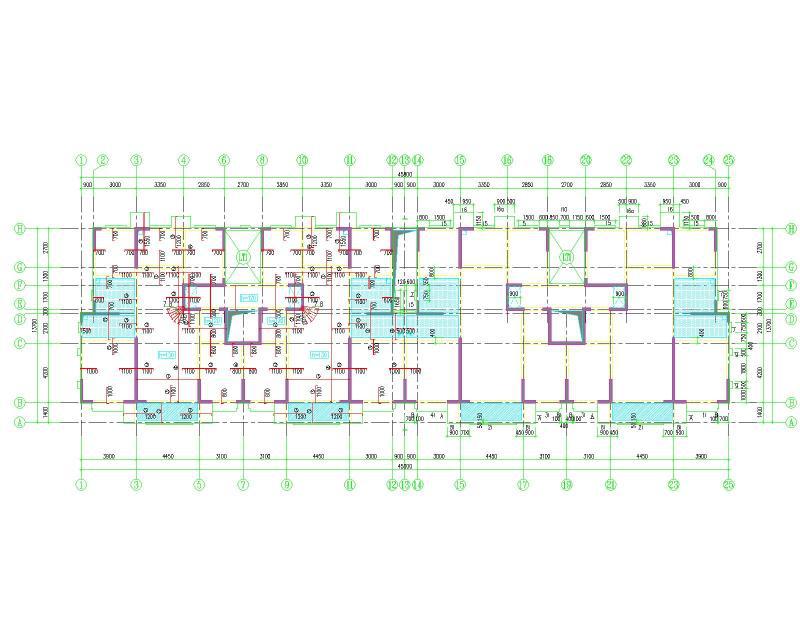

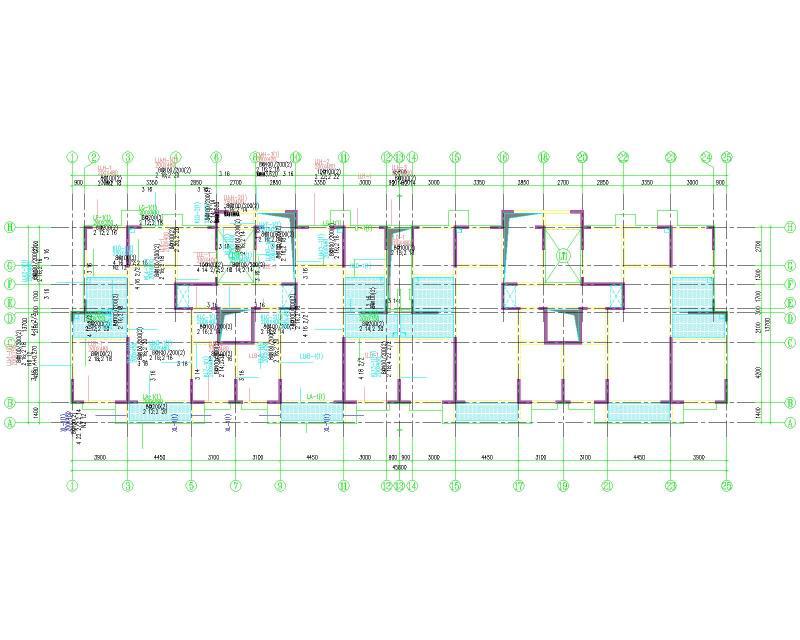

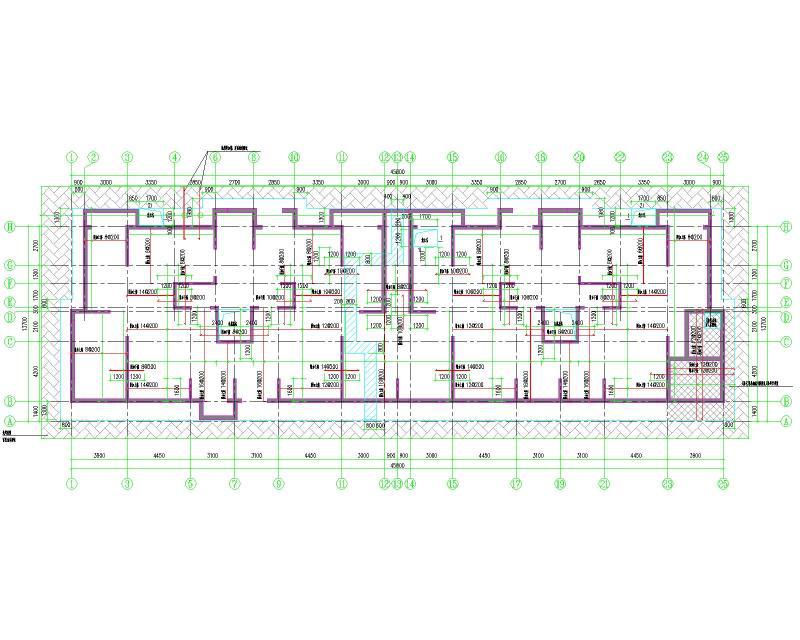

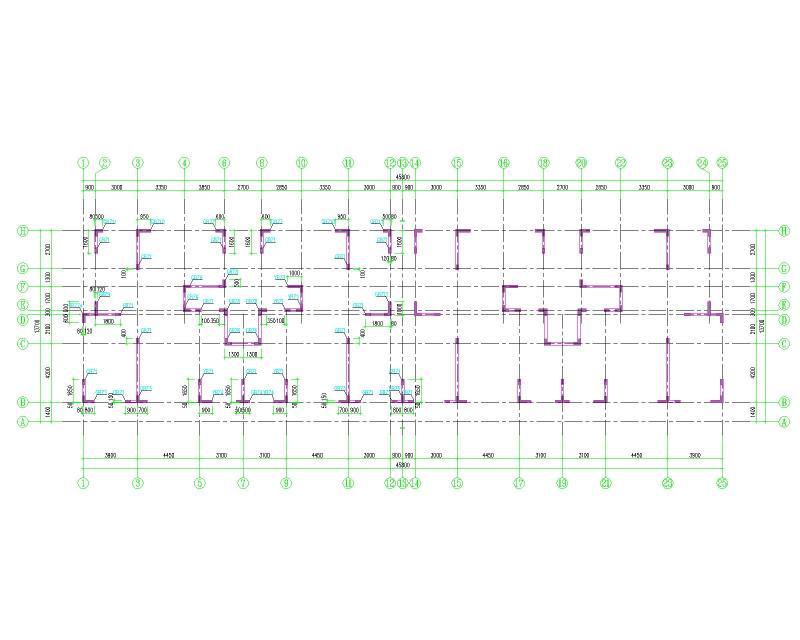

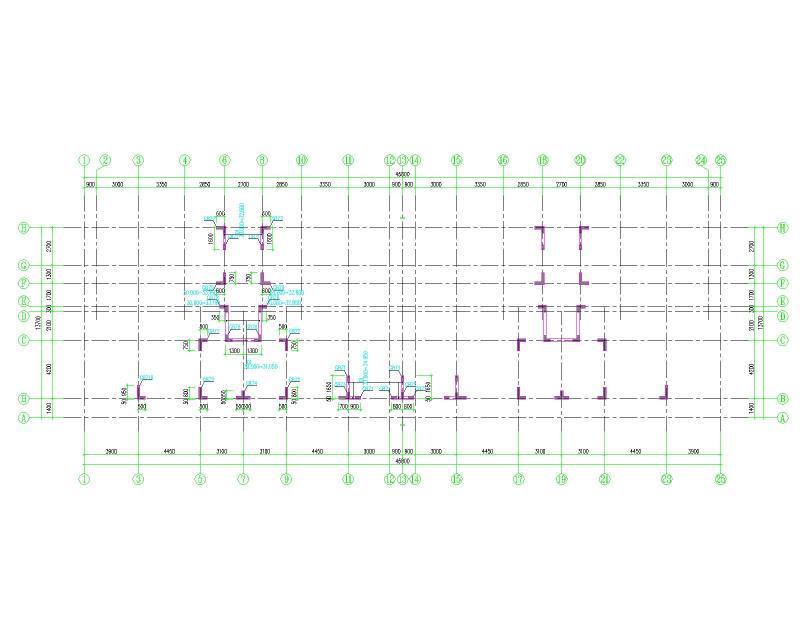

10层钢筋砼剪力墙商业楼及7层剪力墙住宅cad平面布置图

建筑类别：住宅

建筑高度类型：高层建筑

建筑地上层数：10层

建筑地下层数：2层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架剪力墙

基础形式 ：筏形基础

结构安全等级：二级

抗震设防烈度：7度抗震

风压：0.4kN/平方米

雪压：0.4kN/平方米

地下室功能：人防,车库

参考图纸：25张

设计年代：近代

该项目地下车库一层，住宅塔楼地下二层，部分地下车库及塔楼地下二层为甲级人防工程。地上有1栋多层住宅，6栋高层住宅、5栋商业、1栋配建及1所幼儿园。

其中1#住宅地上18层，建筑高度52.65米；2#住宅地上7层，建筑高度21.45米；3#、6#住宅地上22层，建筑高度64.25米；5#住宅地上10层，建筑高度30.45米；8#、9#住宅地上10层，建筑高度32.45米。1#~9#住宅，室内外高差均为0.45米，均采用钢筋混凝土剪力墙结构。

S1、S2、S5、S6、S8商业均为地上3层，局部为2层，建筑高度均为12.40m，室内外高差均为0.10米；S3商业地上5层，建筑高度20.20m，室内外高差0.10米；21#（配建）地上4层，建筑高度为16.05，室内外高差为0.3米，均采用钢筋混凝土框架结构。幼儿园地上3层，建筑高度为12.45m，室内外高差0.45米，采用钢筋混凝土框架结构。地库层高3.85m。楼盖采用钢筋混凝土无梁楼盖。
