3层普通医疗物资库电气施工图纸cad平面图及系统图

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计面积：6688.73平方米
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：一级,二级,三级
  • 防雷等级：第三类
  • 火灾保护分级：一级
  • 接地方式：TN-S
  • 项目所在地：贵州
该附件为贵州某普通医疗物资库 电气施工图 ，设计范围包括：1、0.4/0.23kV配电系统；2、照明系统；3、电气消防系统；4、防雷、接地及安全系统。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

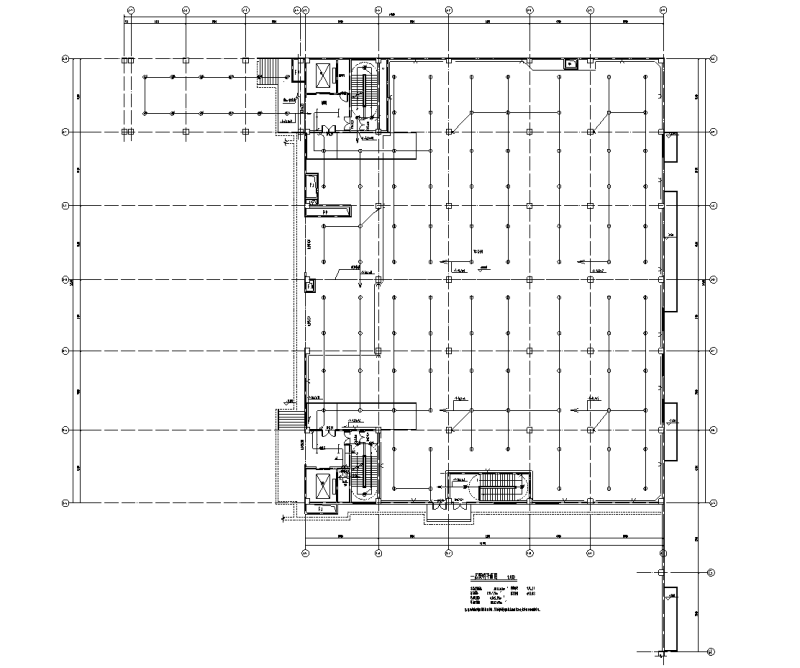

  • 动力配电平面图
    动力配电平面图

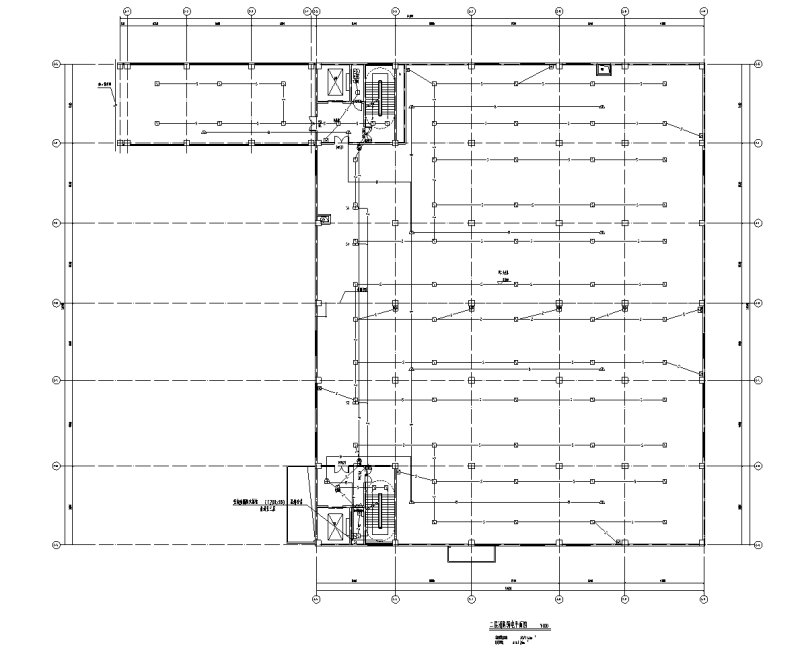

  • 应急照明平面
    应急照明平面

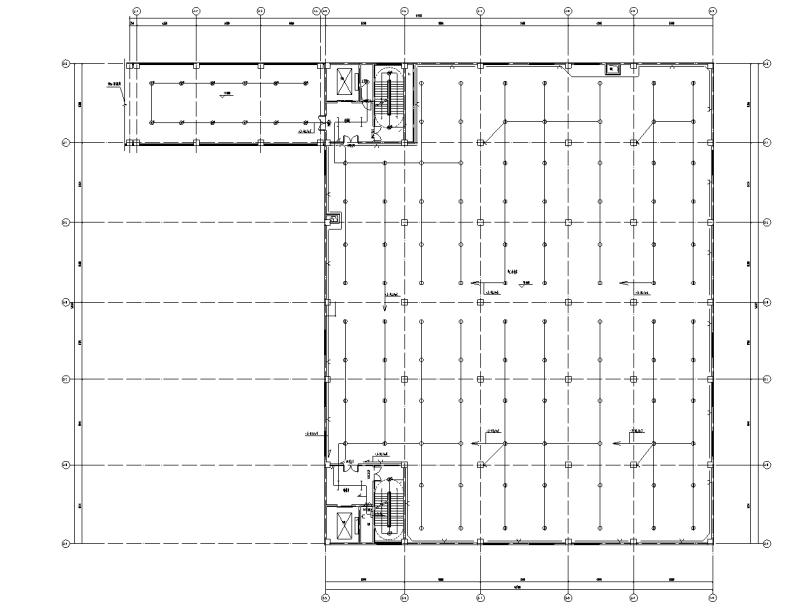

  • 照明平面图
    照明平面图

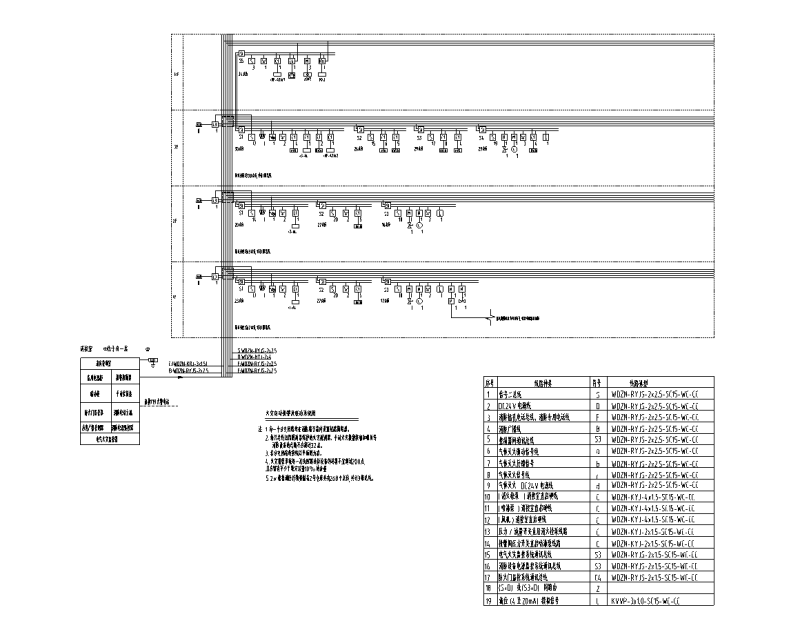

  • 配电箱系统图
    配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
