客货共线铁路隧道洞外截水沟设计图纸cad构造图

附件详情

适于时速160公里客货共线铁路（普通货物运输）隧道洞外截水沟设计。 本图适用范围： 适用于岩层较完整，节理较少，开挖边坡为1：0.3-1:0.5的情况。 适用于地形横坡缓于1：1，开挖边坡为1：0.5-1:0.75的情况。 适用于地形横坡缓于1：2，开挖边坡为1：1-1:1.5的情况。
适用于地形横坡较陡，地质较好的情况。
适用于地形横坡缓于1：0.75，石质较好，开挖边坡为1：0.3-1:0.5的情况。
适用于地形横坡缓于1：1，地质较差，但基础稳定可靠。
……
图纸含：

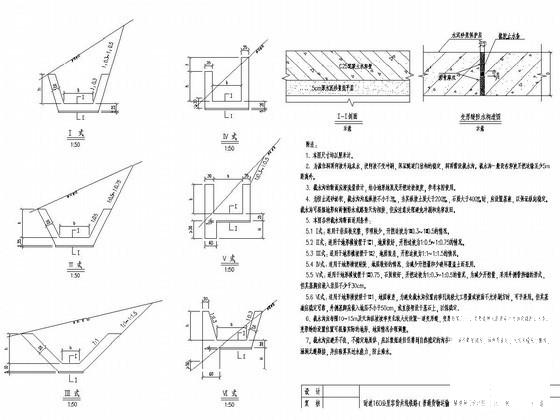

I式、II式、III式、IV式、V式、VI式截水沟钢筋网设置图。
变形缝防水构造图
I式、II式、III式、IV式、V式、VI式式样图
截水沟每延米工程数量
截水沟底板配筋每延米数量
截水沟开挖数量
……
共计9张，
