城市次干路拓宽改造工程施工图纸设计cad

附件详情

本次道路设计主要将现状8米宽公路拓宽改造为24米，以衔接东侧改造后桥梁。 主要技术标准 1）道路设计等级：城市次干路 2）道路计算行车速度：40km/h 3）路面设计年限：沥青砼10年
4）路面结构设计标准轴载：100KN
……
道路路基：
拟建道路沿线道路范围内主要为现状8米宽缙盘公路及待迁农居，道路两侧主要为居住区和规划绿化用地，地质条件较好，该资料对路基进行如下处理：
1）由于新建管线施工需进行开挖，现状老路范围内路基基本挖除，道路路基需重新回填。本次道路全路段采用宕渣回填，并分层压实；低填及浅挖路段需进行超挖，保证道路范围内30cm宕渣厚度。
2）一般路段道路边坡原则采用放坡处理，填方边坡1:1.5，挖方边坡1:1。为保证高填方路基的稳定性，并控制桥头放坡对两侧用地的占用，在船埠头桥桥头一定范围设置重力式填方挡墙。
3）与现状路基衔接路段，新老路基采用台阶搭接。开挖台阶宽度1米，台阶高度0.3米，台阶向内设置3%坡度。
……

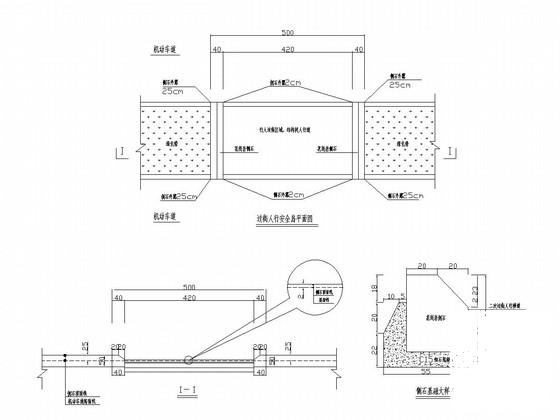

共25张，。
