单柱组合型标志设计图纸cad
附件详情
1. 除特殊说明外,本结构采用A3钢,应符合《碳素结构钢》(GB/T700-2006)要求.
2. 钢结构焊接坡口形式和尺寸均按公路桥涵钢结构及木结构设计规范JTJ025-86执行,焊缝质量按Ⅱ级标准检验.
3. 柱帽采用3mm厚钢板制作,在立柱上部预留孔,保证镀锌量均匀.
4. 本结构和基础施工按国标GB5768-1999严格执行.
8. 基础采用明挖法施工,基底进行整平夯实,且控制标高.
6. 基础浇注时注意顶面平整,地脚螺栓与基础对中,调整好安装角度.
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

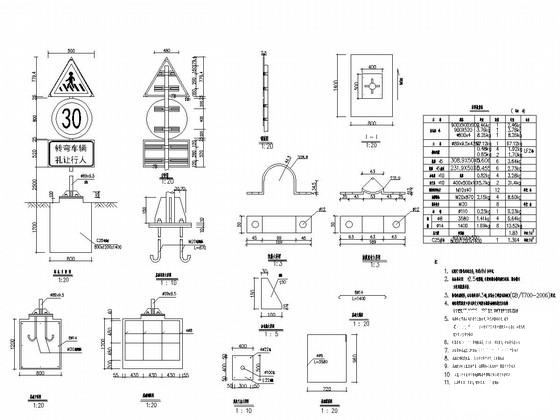

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.22 MB
- 收藏次数：0
-
文件名称：
附件-996009586998995869.zip
