残疾人康复中心建设项目幕墙cad平面图及大样图,立面图

  • 幕墙面板材料:玻璃幕墙
  • 玻璃幕墙:半隐框
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:17张
  • 设计年代:近代
该附件为: 框架结构康复中心幕墙结施含幕墙 结构计算 格式为CAD+PDF,。
一、项目概要:
  • 该项目建筑结构为框架结构,工程内容:玻璃幕墙(129.37平方米),使用年限:本建筑幕墙的设计使用年限25年.基础荷载资料:基本风压值W =0.30KN/m ,基本雪压0.3KN/m .地面粗糙度类别:B类,抗震烈度:7度。该项目幕墙采用65系列竖明横隐系列型材(颜色深灰色)。幕墙玻璃为6Low-E+12A+6mm钢化中空玻璃.
  • 包含:资料目录,设计说明(1~3),康复中心大楼立面图,康复中心大楼1~5层平面图,大样图,幕墙 节点图 ,型 材 表 ,等17张。
二、相关图片:
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

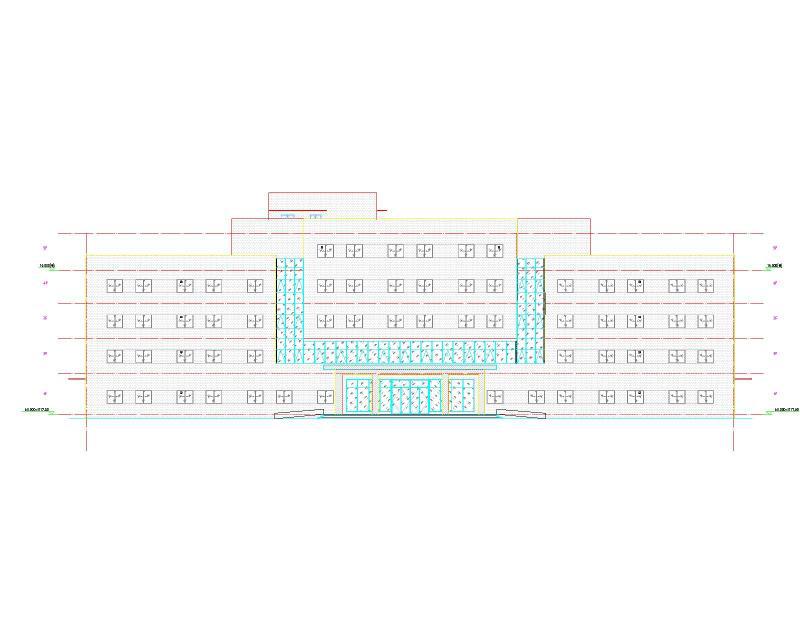

  • 康复中心立面图
    康复中心立面图

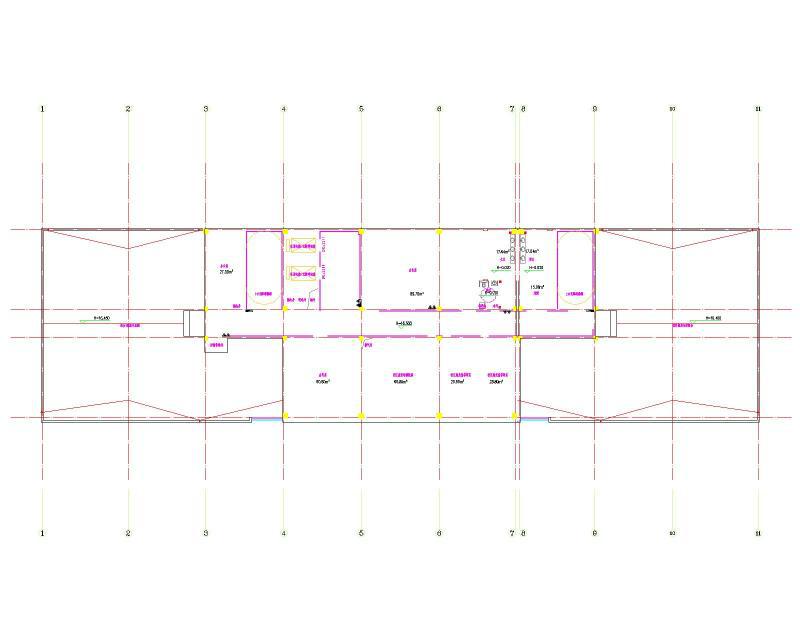

  • 康复中心五层平面图
    康复中心五层平面图

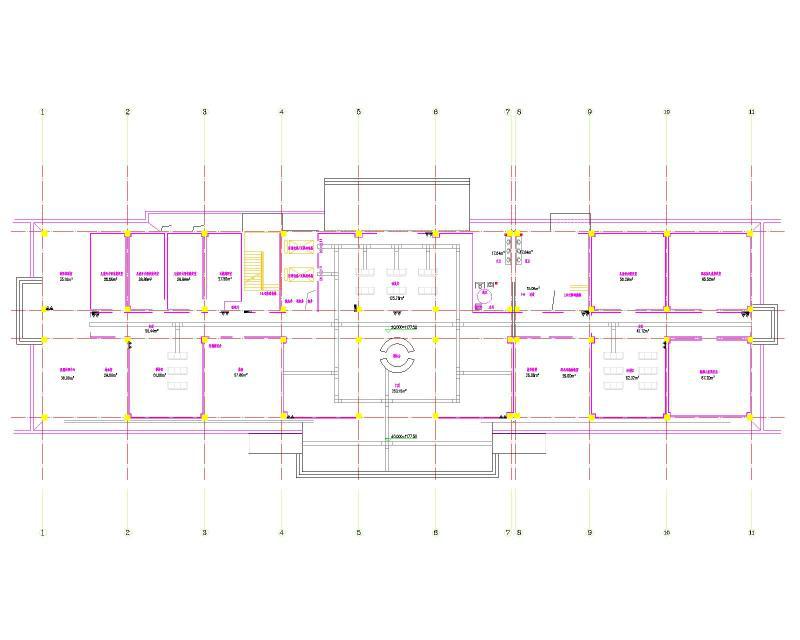

  • 康复中心一层平面图
    康复中心一层平面图

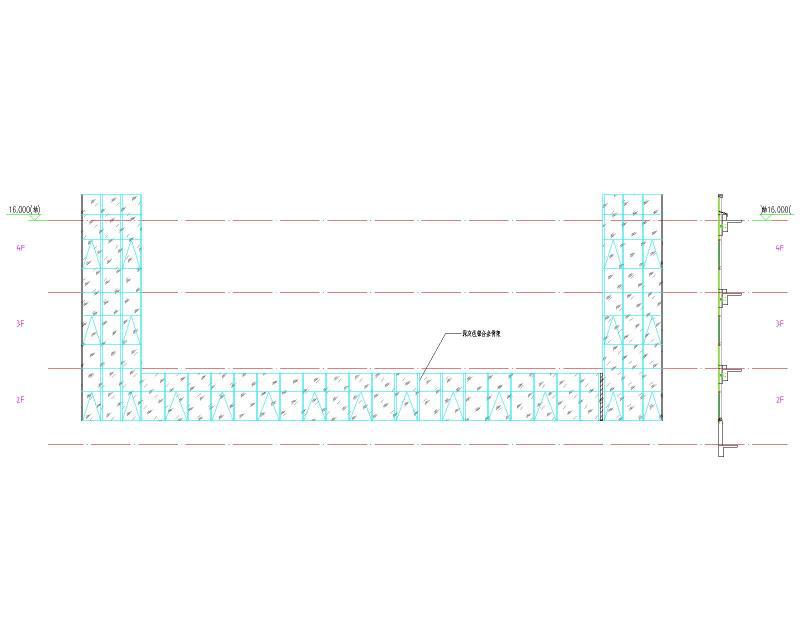

  • MQO3大样图
    MQO3大样图
以上是部分截图,请下载附件后查看完整高清内容
