康复中心建设项目给排水施工大样图cad平面图

搜索更多资源
  • 建筑类别：医疗
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式：市政供水
  • 排水体制：污废合流,雨污分流
  • 消火栓用水量室外(L/S)：30
  • 消火栓用水量室内(L/S)：15
  • 大样节点：卫生间
  • 项目所在地：贵州
项目概要：该项目为 贵州省残疾人康复中心建设项目 给排水施工图 2020 。
设计范围：该资料范围在地块红线以内该建筑的室内给排水及消防设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

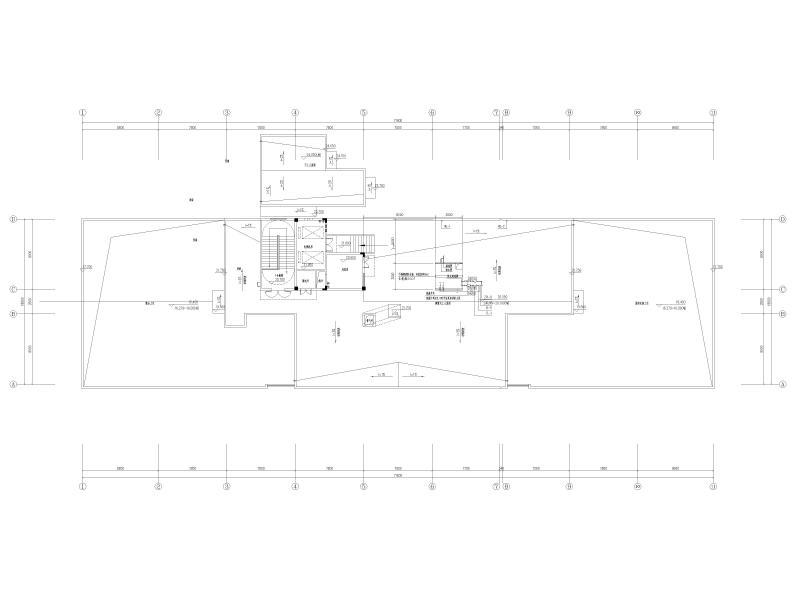

  • 康复中心大楼屋面层给排水平面图
    康复中心大楼屋面层给排水平面图

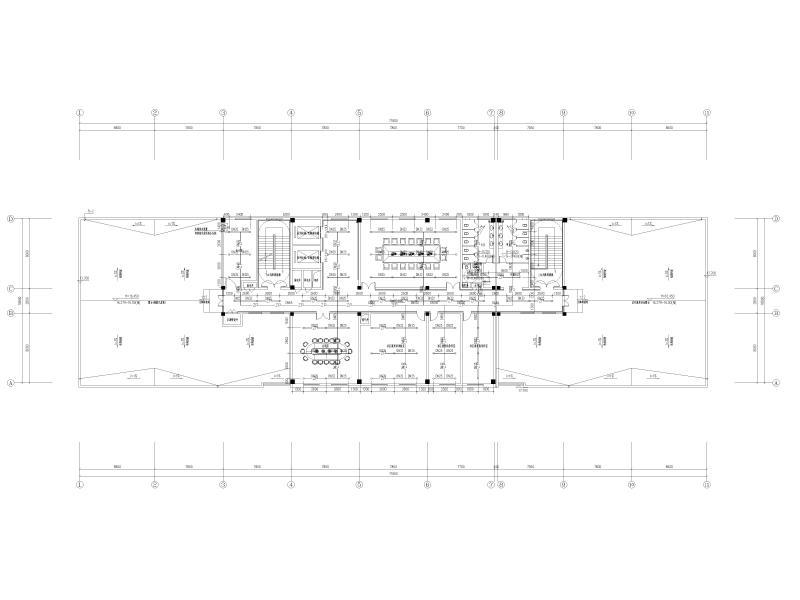

  • 康复中心大楼五层自动喷淋平面图
    康复中心大楼五层自动喷淋平面图

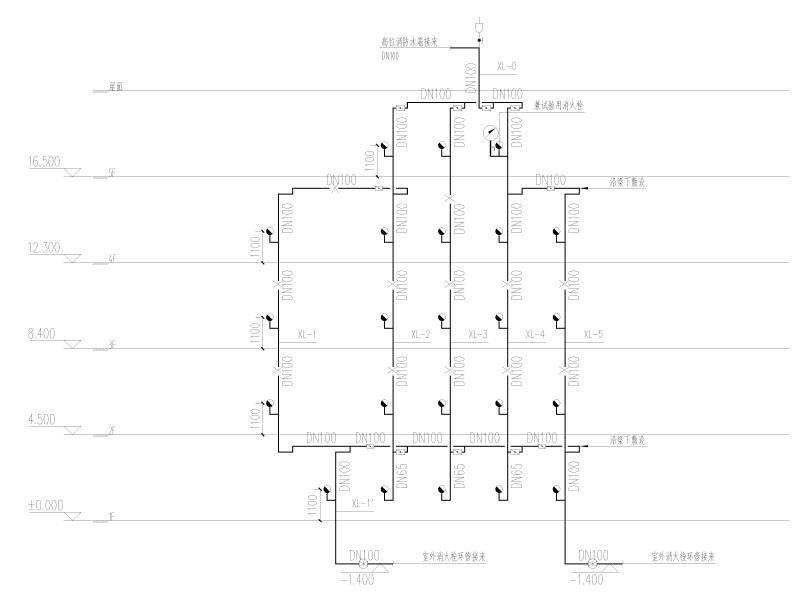

  • 消火栓原理图
    消火栓原理图

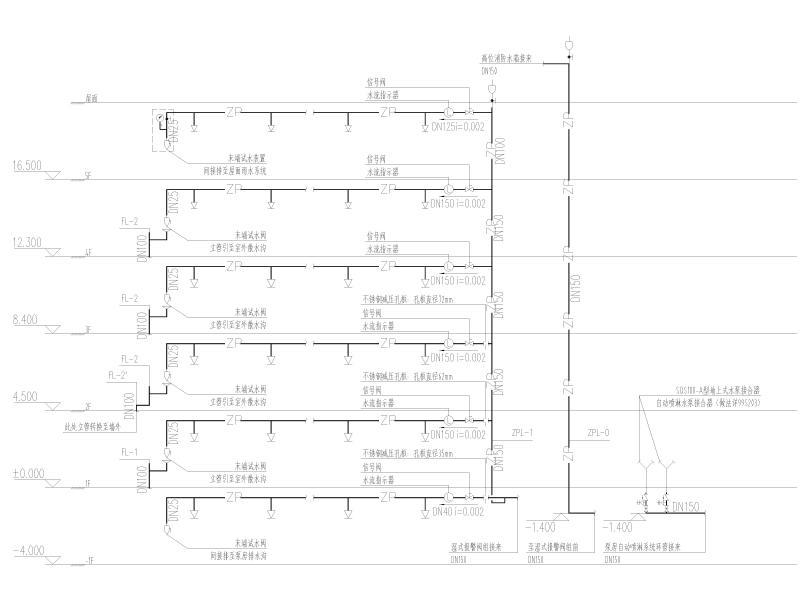

  • 自动喷淋原理图自动喷淋原理图
    自动喷淋原理图自动喷淋原理图

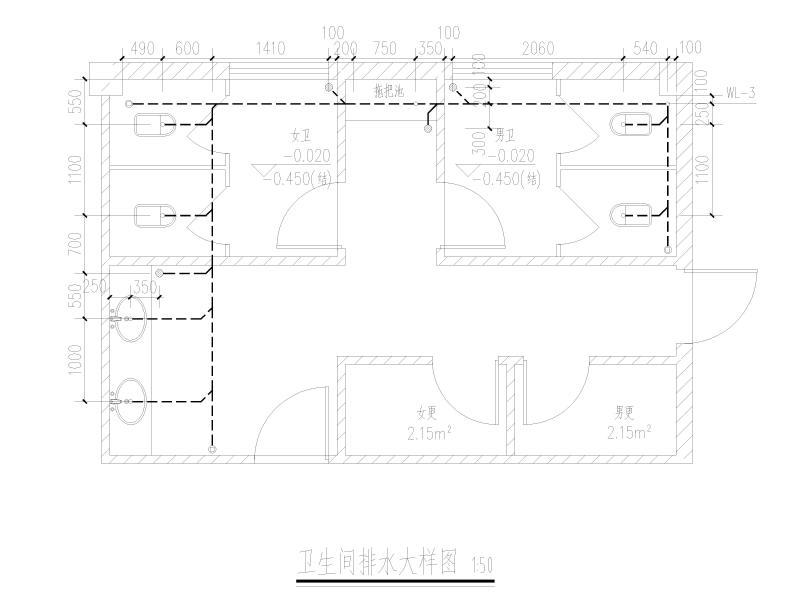

  • 卫生间排水大样图
    卫生间排水大样图
以上是部分截图，请下载附件后查看完整高清内容
