50层中小学结构cad平面布置图及施工图,配筋图

  • 建筑类别:教育,餐饮,体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.3kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:36张
  • 设计年代:近代
该附件为: 5层框架综合教学楼及学校配套建筑结施 格式为CAD,。
一、项目概要(综合楼):
  • 该项目地面以下1层,地面以上5层,总高度18.0m,为多层建筑,结构体系为钢筋混凝土框架结构。该项目建筑结构安全等级为二级,设计使用年限为3类50年。砌体结构施工质量控制等级为B级。该项目设三道伸缩缝。基本风压W0=0.30kN/平方米,雪荷载不考虑。本地区抗震设防烈度:6度,设计基本地震加速度值为0.05g,设计地震分组为第一组;场地类别为B类,场地特征周期为0.35s,根据相关文件规定,乙类建筑按照7度采取抗震构造措施。框架抗震等级:三级,大跨度部分框架梁柱为二级。
  • 包含:资料目录,结构设计总说明,基础平面布置图,地梁平法施工图,基础顶~-0.600标高柱配筋图,-0.600层(屋面)梁平法施工图,基础平面布置图,桩基设计说明,基础顶~-0.050标高柱配筋图,一层梁平法施工图,五层梁平法施工图,一层板配筋图,屋面构架层板配筋图,等共36张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

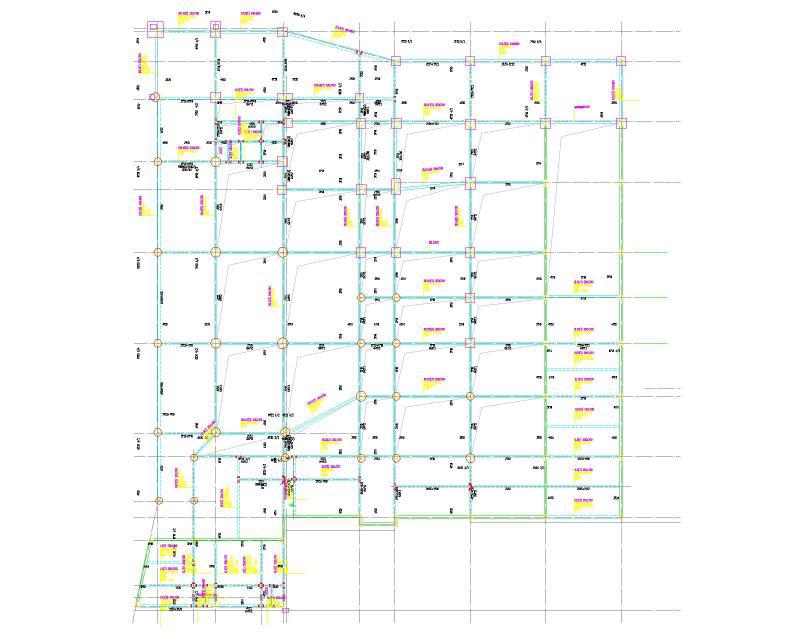

  • -5.050层梁平法施工图
    -5.050层梁平法施工图

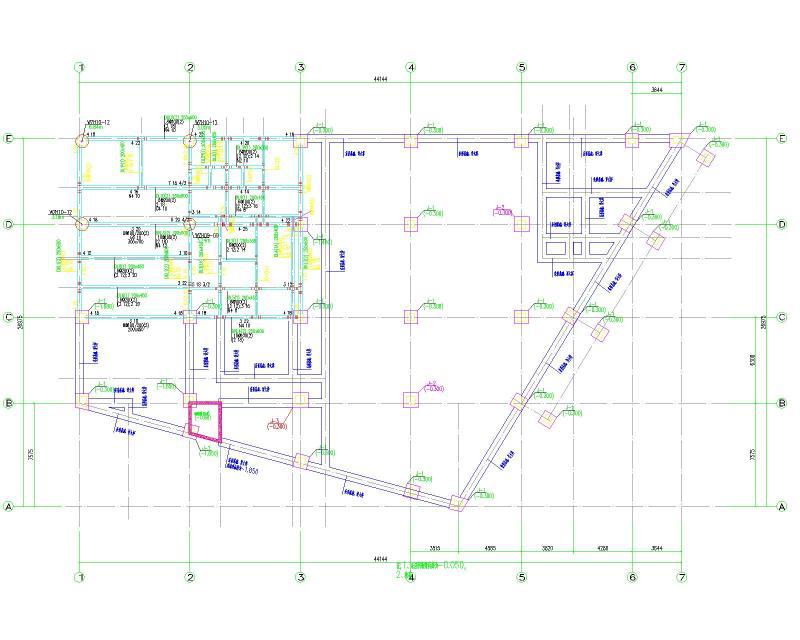

  • 基础平面布置图
    基础平面布置图

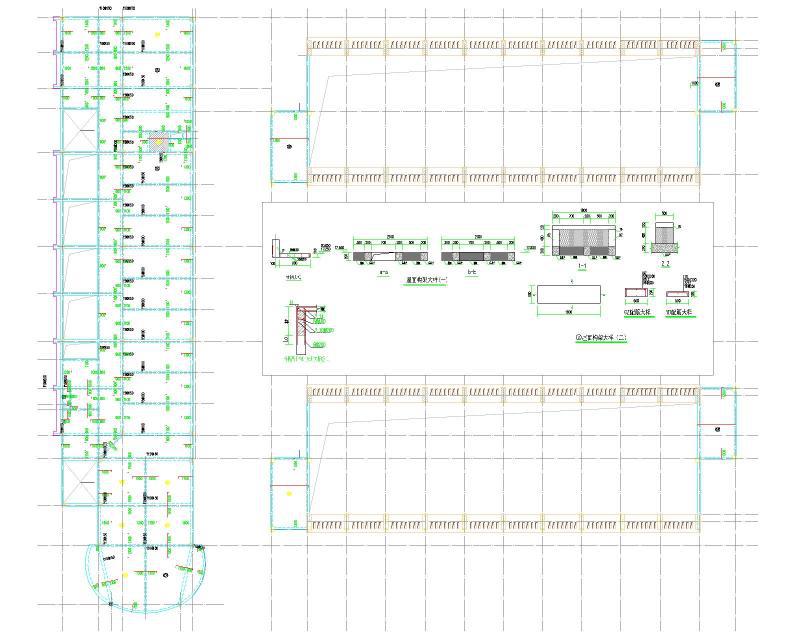

  • 屋面层板配筋图
    屋面层板配筋图

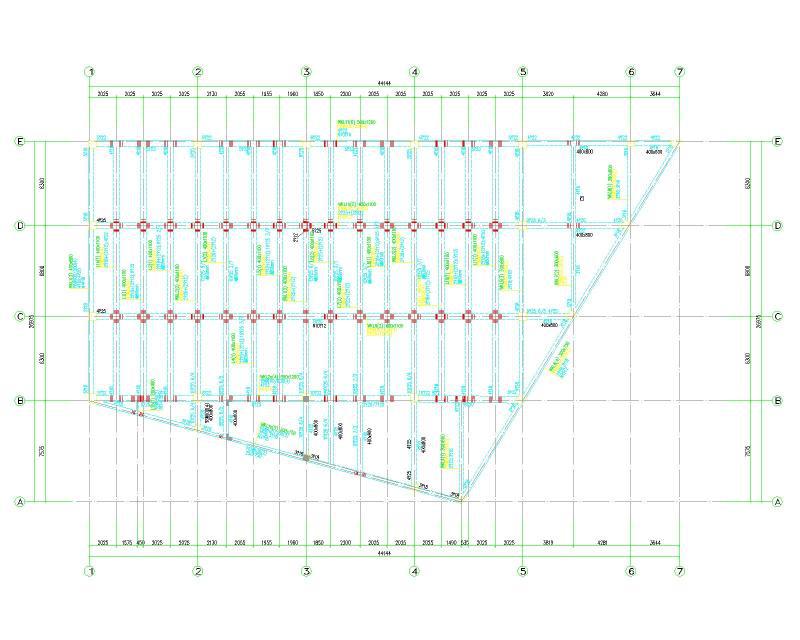

  • 屋面梁平法施工图
    屋面梁平法施工图

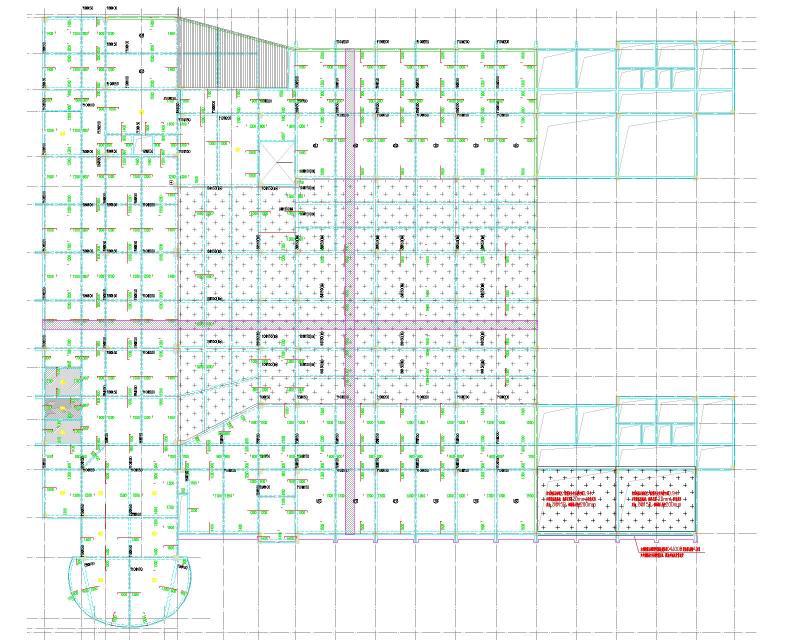

  • 一层板配筋图
    一层板配筋图
  • 柱平法施工图
    柱平法施工图
以上是部分截图,请下载附件后查看完整高清内容
