异形柱框架剪力墙结构养老院结施cad平面布置图及大样图

建筑类别：住宅,医疗

建筑高度类型：多层建筑

建筑地上层数：5层

建筑地下层数：0层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架剪力墙

基础形式 ：桩基础

结构安全等级：二级

地基基础设计等级：丙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

雪压：0.2kN/平方米

参考图纸：17张

设计年代：近代

该项目建筑设计结构形式为异形柱框架-剪力墙结构.为养老院，总层数为5层，结构高度为20.1米（室外至主要屋面板板顶）。地基基础设计等级丙级，该项目正常使用年限为50年，基本风压:0.30KN/平方米，基本雪压:0.20KN/平方米，地面粗糙度类别为:B类，抗震设防烈度为6度，主要结构安全等级为二级，地基基础设计等级为丙级。

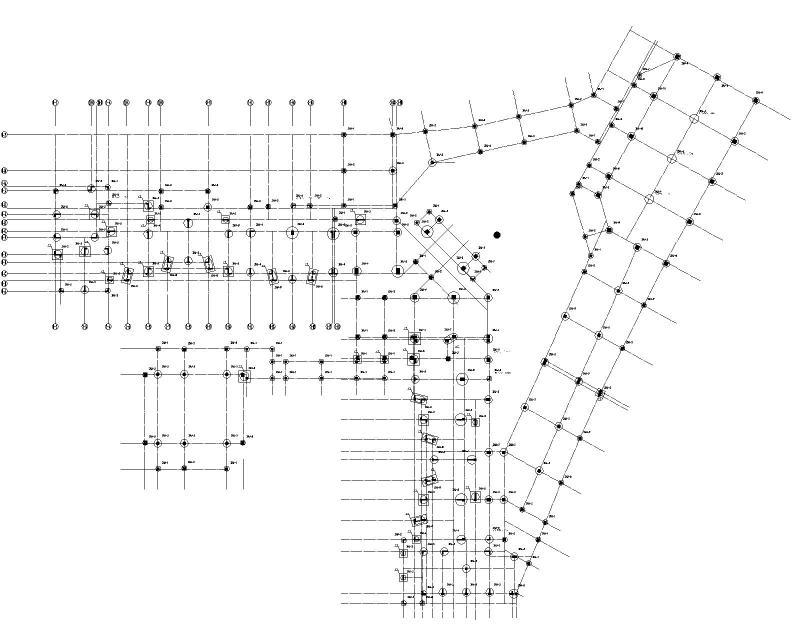

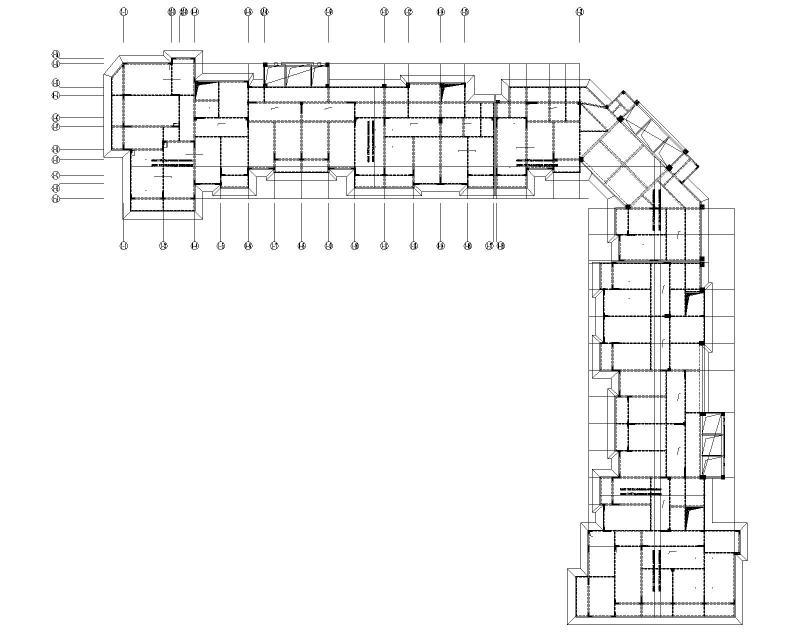

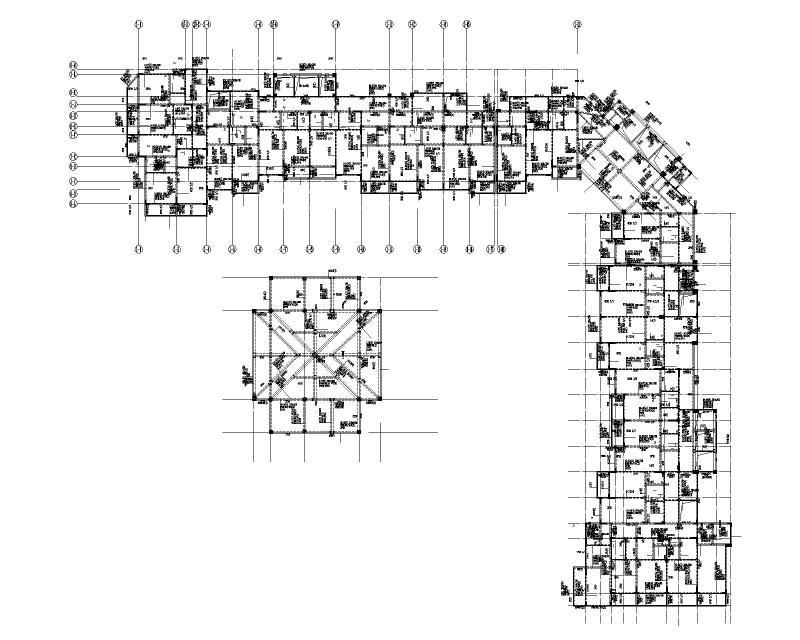

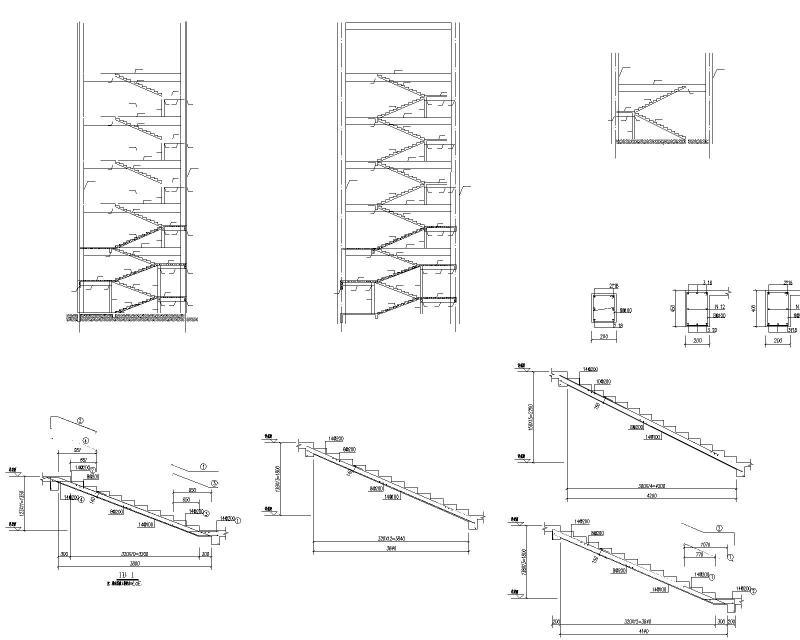

包含：资料目录，结构设计总说明(一)，结构设计总说明(二)，养老院桩基说明，基础平面布置图，基础顶~5.300m框架柱、墙平面布置图及配筋图，5.300m~屋顶层框架柱、墙平面布置图及配筋图，-0.100m现浇梁平面布置及配筋图，-0.100m现浇板平面布置及配筋图，5.300m现浇梁平面布置及配筋图，5.300m现浇板平面布置及配筋图 等共17张。
