32层地块8号楼电气施工图纸cad平面图及系统图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：19539.45平方米
-
建筑地上层数：32层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
地下室用途：车库,设备用房
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：山西
该附件为山西棚户区改造高层住宅
电气施工图
，设计范围包括：
1)低压配电系统;
2)动力配电系统;
3)照明系统;
4)电气火灾监控系统;
5)
防雷保护及其接地;
6)
电气设备及配电系统的接地;
7)
消防设备电源状态监控系统;
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

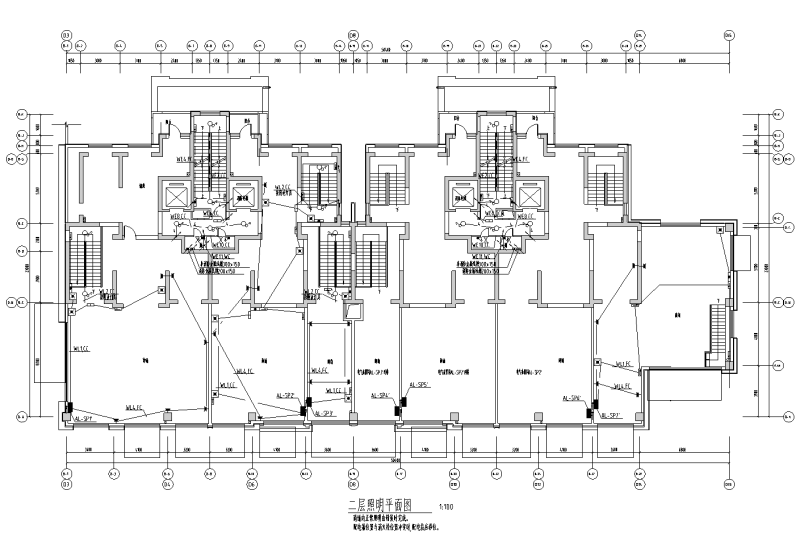

照明平面图 -

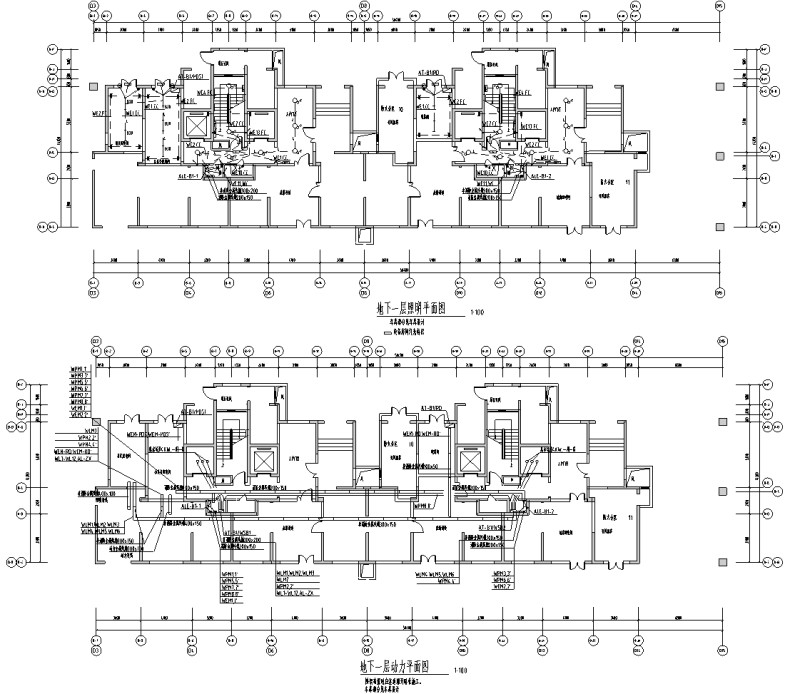

地下动力平面图 -

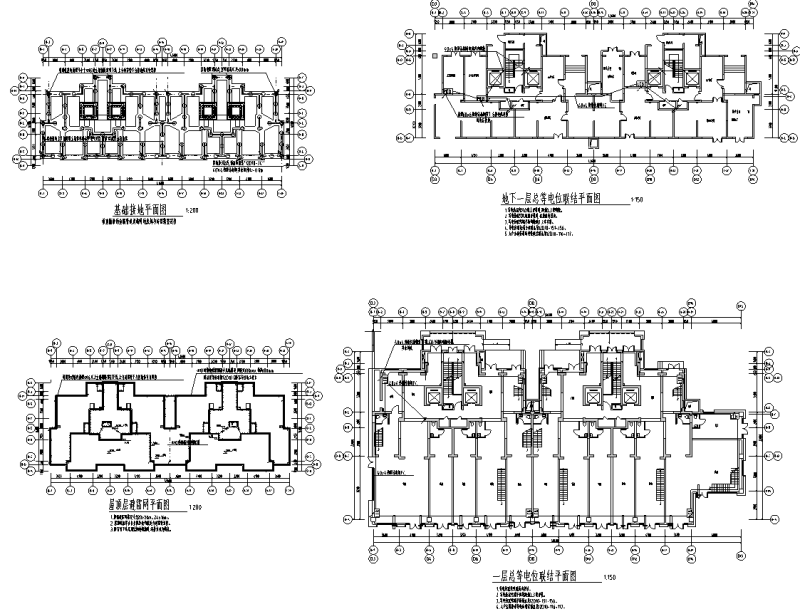

防雷接地平面图 -

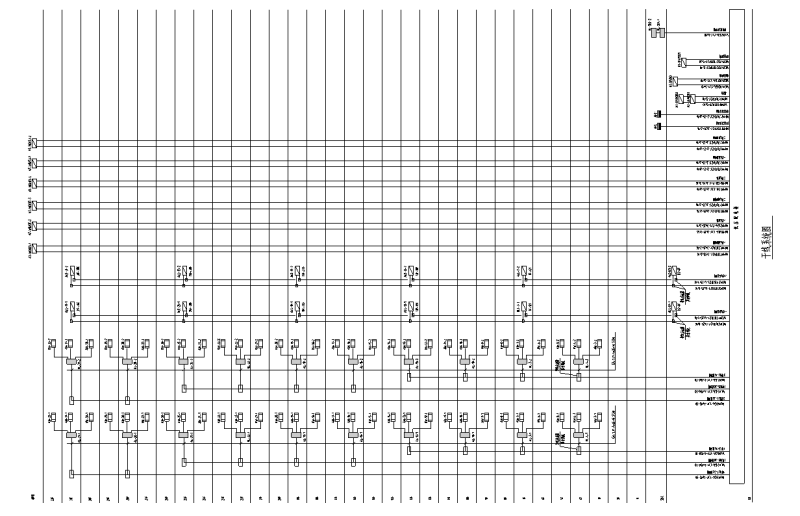

干线系统图 -

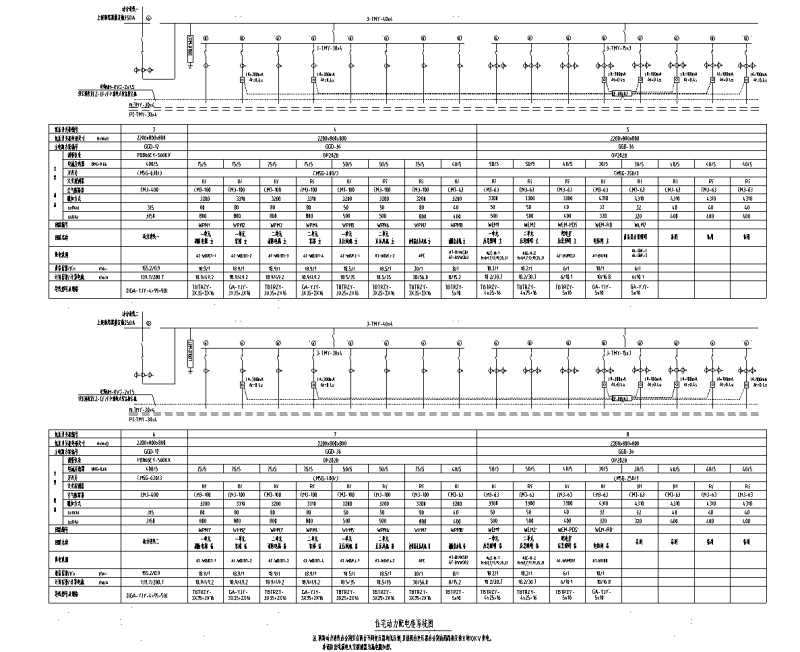

住宅动力柜配电系统图 -
照明配电柜系统图
以上是部分截图，请下载附件后查看完整高清内容
