停车场及农贸市场电气图cad平面图及配电箱系统图

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：10280平方米
  • 建筑地上层数：3层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图,深化设计图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：车库
  • 负荷等级：一级,二级,三级
  • 防雷等级：第三类
  • 火灾保护分级：一级
  • 接地方式：TN-S
  • 项目所在地：贵州
该附件为贵州农贸市场及配套车库 电气施工图 ，设计范围包括： 1)0.4kV变、配电系统； 2)电力系统； 3)照明系统； 4)建筑物防雷、接地系统及安全措施； 5)火灾自动报警系统。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 火灾自动报警平面图
    火灾自动报警平面图

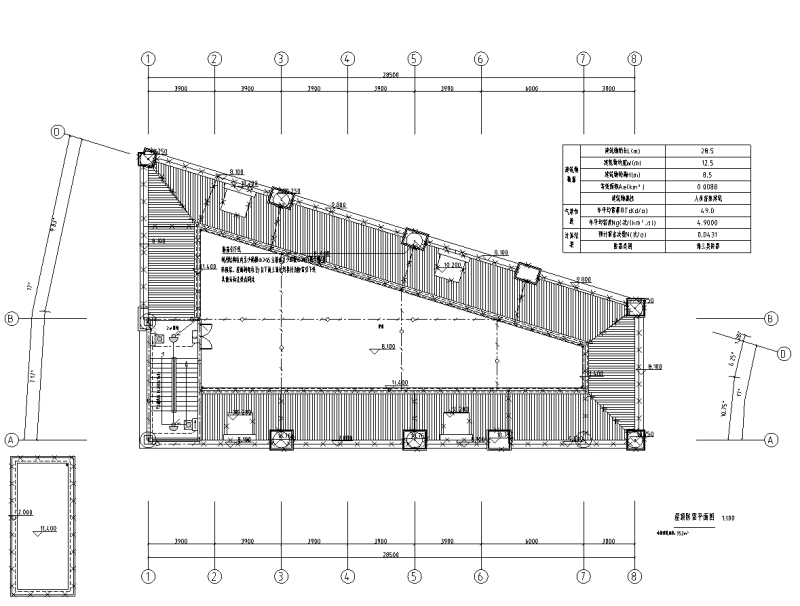

  • 屋顶防雷平面图
    屋顶防雷平面图

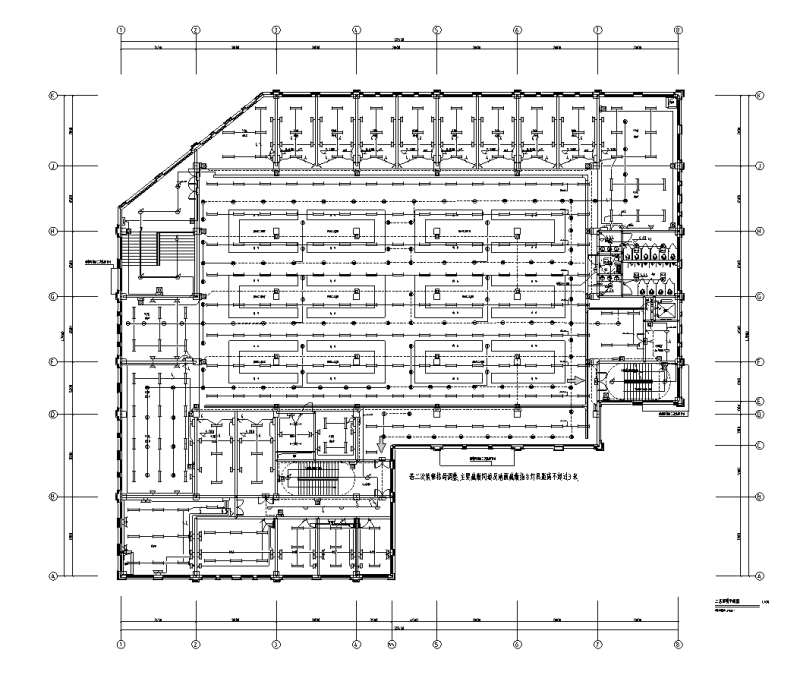

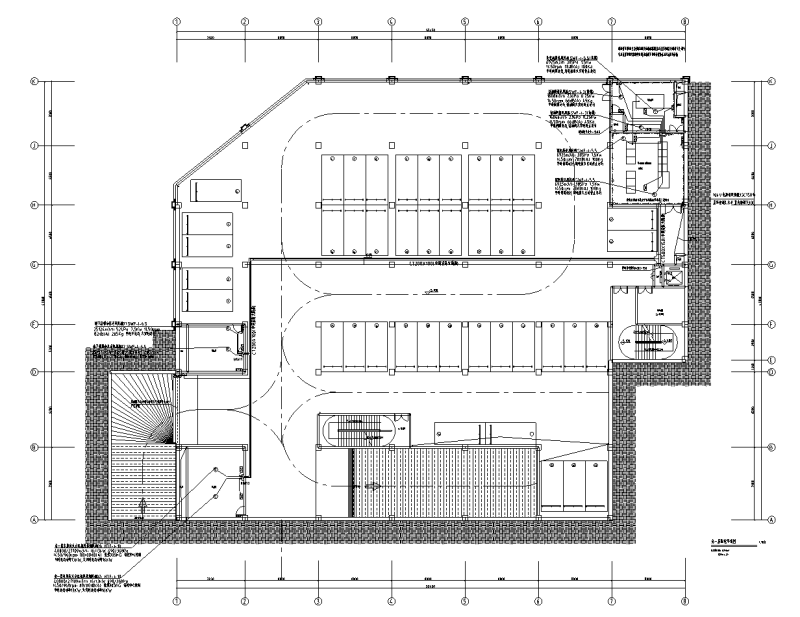

  • 地下配电平面图
    地下配电平面图

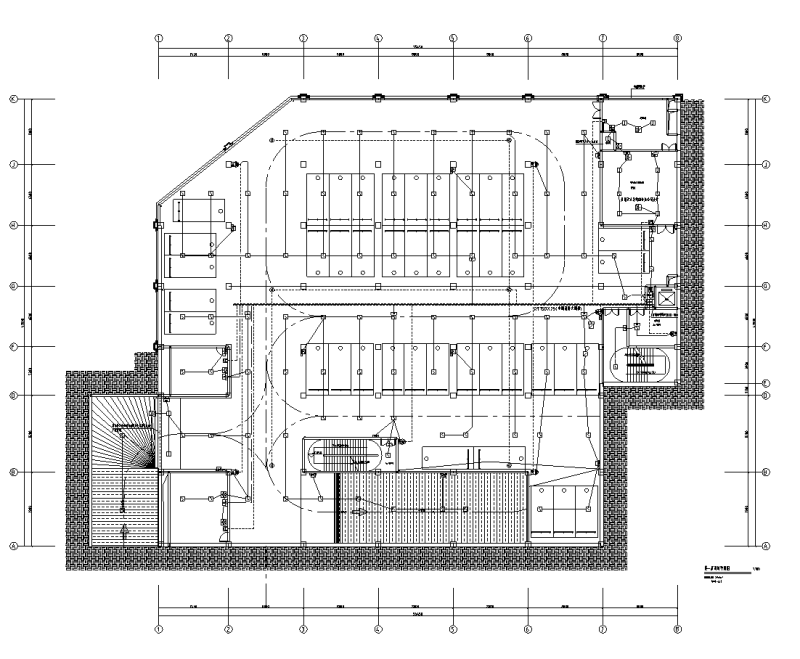

  • 照明平面图
