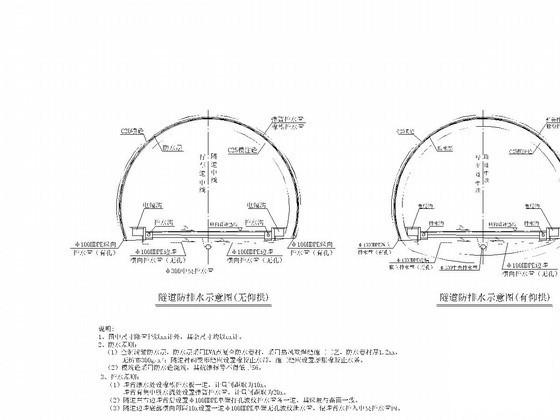

复合式衬砌结构隧道防排水示意图纸cad

附件详情

隧道设置为平行的双洞，左右线隧道中线相距45米。左线长2056米，右线长2109米。单洞净宽9.75米，净高5米，路面横坡2%，轮廓为单心圆拱，接圆曲墙。隧道进口为削竹式洞门，出口为端墙式洞门。隧道衬砌结构除洞口浅埋段和洞口偏压段为整体式衬砌结构外，洞内支护衬砌结构均采用以“新奥法”理论为基础和柔性支护体系为主的复合式衬砌结构。
防水原则：
（1）全洞满铺防水层，防水层采用EVA点复合防水卷材，采用热风双焊缝 施工工艺 ，防水卷材厚1.2mm，无纺布300g/m ；隧道衬砌变形缝应设置橡胶止水带，施工缝应设置膨胀橡胶止水条。
（2）模筑砼采用防水砼浇筑，其抗渗标号不得低于S6。
排水原则：

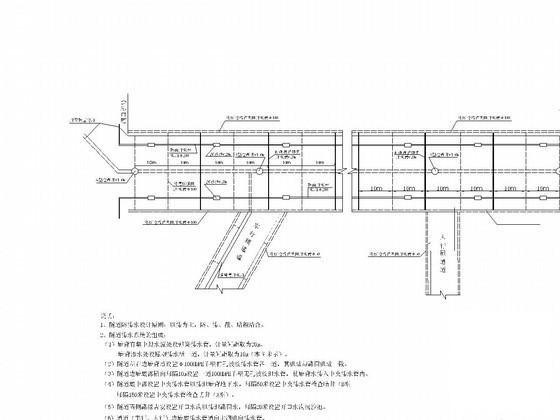

（1）墙背渗水处设橡塑排水板一道，计量间距取为10m。墙背有集中股水流处设置弹簧排水管，计量间距取为20m。
（2）隧道左右边墙背后设置φ100HDPE单壁打孔波纹排水管各一道，其纵坡与路面一致。
（3）隧道边墙底部横向每隔10m设置一道φ100HDPE单壁无孔波纹泄水管，使墙背水排入中央排水管内。
……共计2张，
