地铁车站区间隧道工程技术标及施工图纸cad平面布置图

  • 位置:山东
  • 设计年代:近代
  • 隧道所处的地质条件:土质隧道
  • 隧道的长度:8100米
  • 隧道所在的位置:城市隧道
  • 隧道埋置的深度:浅埋隧道
  • 隧道的用途分类:交通隧道
青岛地铁1号线瓦屋庄站~贵州路站区间,起自黄岛区瓦屋庄站,线路沿既有胶州湾隧道东侧向北下穿胶州湾湾口海域后,接入青岛主城区贵州路站,线路全长约8.1 km,其知名地产域段长度约3.49km,采用钻爆法施工。隧址区共所发现18条断裂,大部分为高角度、中新代脆性断裂构造,以压扭性为主,其宽度在数米至数十米不等。其中隧道海域段穿越4组14条断裂带。

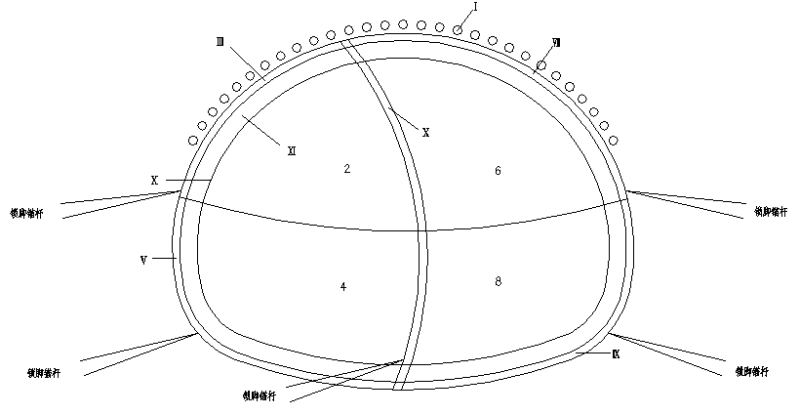

施工工序横断面图

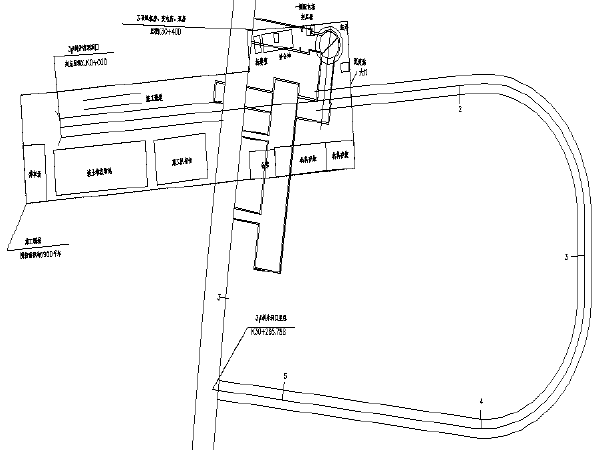

施工总 平面布置图

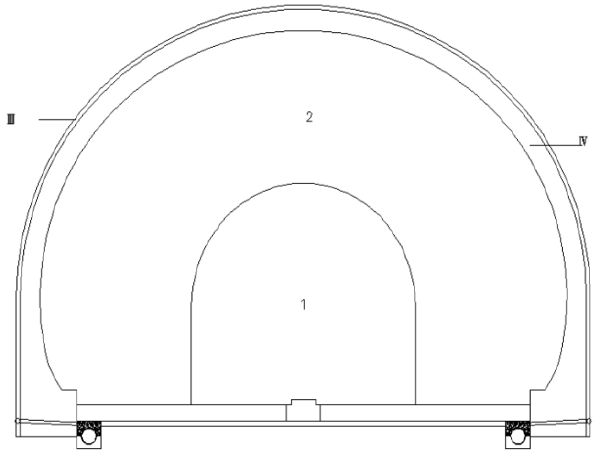

V级围岩地段施工工序横断面图

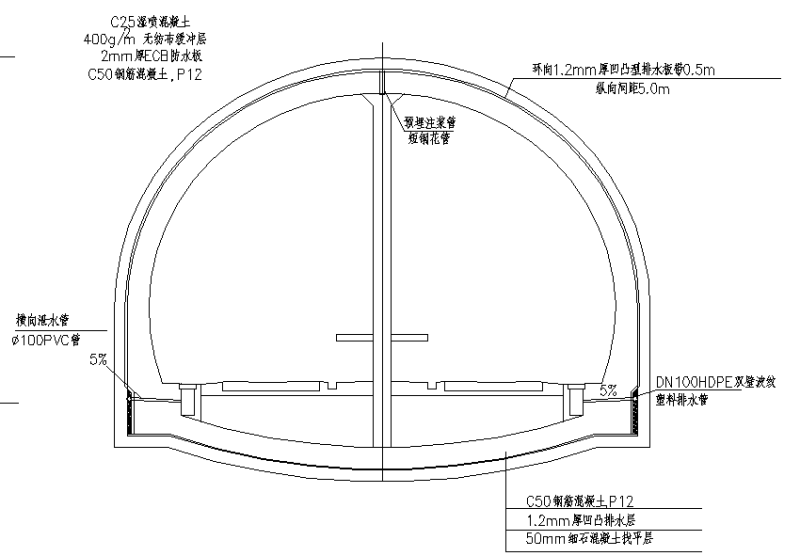

防水断面图

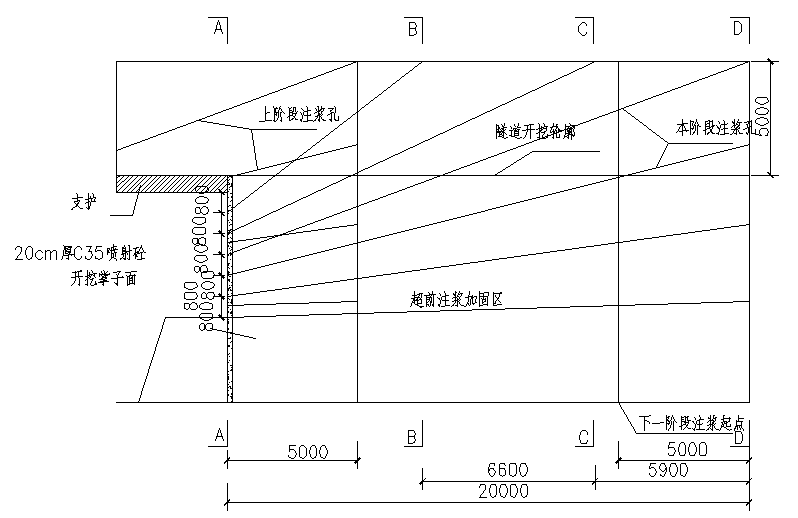

局部断面超前预注浆立面示意图
