市政道路加罩大修设计图纸CSDcad布置图及沥青路面升井设计

图纸含路纵断面设计、横断面、路侧大样、板块注浆、现状水泥混凝土板块处理设计、不同路面结构相接段构造布置、不设传力杆缩缝设计、设传力杆缩缝设计、横向施工缝设计、设传力杆胀缝设计、箍筋式胀缝设计、纵缝设计、甲式及乙式窖井加固钢筋设计、丙式窖井加固钢筋设计、沥青路面升井有关技术要求、无障碍设施设计图

……

路面荷载设计标准:BZZ-100 型标准轴载。车行道横坡采用1.5~2%,人行道横坡采用1~2%。车行道及人行道路拱均采用直线型路拱。人行道板设置盲道板及残疾人坡道,盲道板设置于距人行道外侧边线1m处,铺装宽度为0.4m。车行道纵坡小于0.3%时需设锯齿形街沟,街沟挑落水在平石中过渡。

……

共计21张。

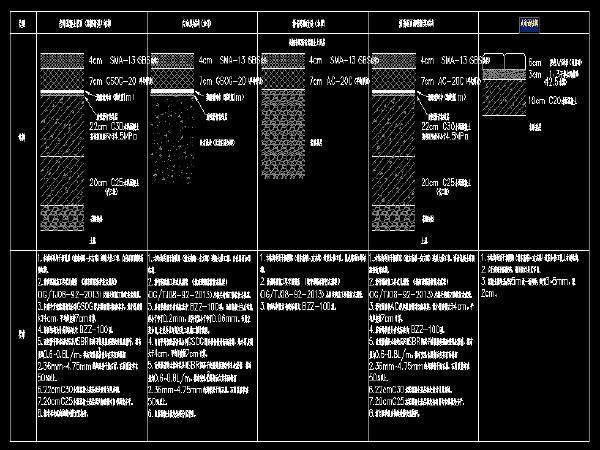

白加黑加罩老路翻挖新建路面结构设计图

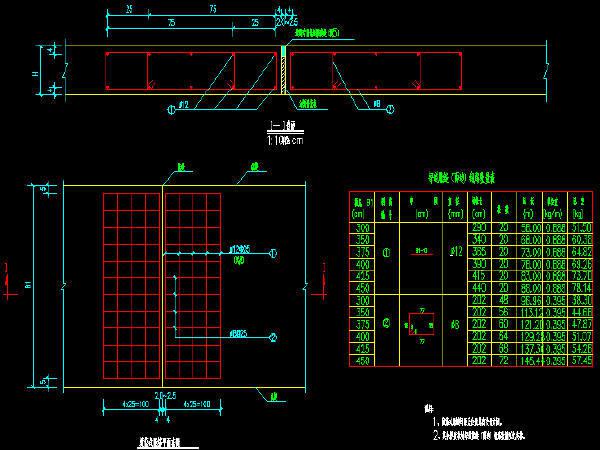

箍筋式胀缝设计图

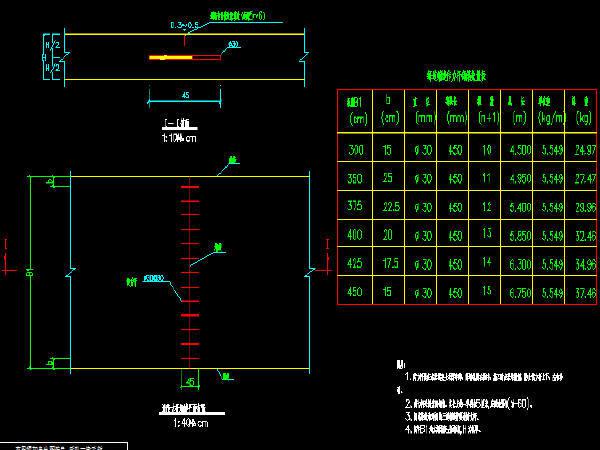

道路大修设传力杆缩缝设计图DWG

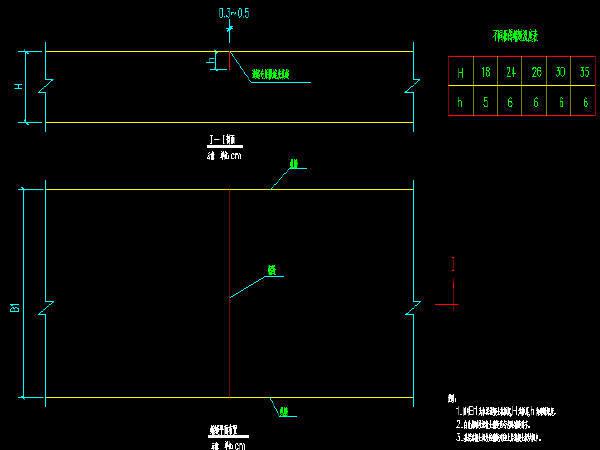

不设传力杆缩缝设计图

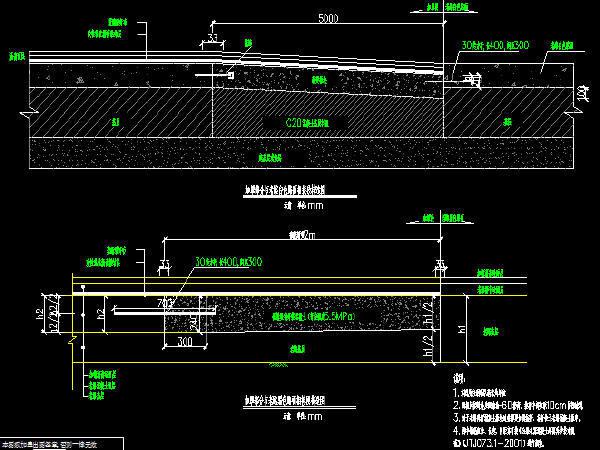

不同路面结构相接段构造布置图

沥青路面升井设计


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 道路加罩大修设计图 - 1
    道路加罩大修设计图 - 1
  • 道路加罩大修设计图 - 2
    道路加罩大修设计图 - 2
  • 道路加罩大修设计图 - 3
    道路加罩大修设计图 - 3
  • 道路加罩大修设计图 - 4
    道路加罩大修设计图 - 4
  • 道路加罩大修设计图 - 5
    道路加罩大修设计图 - 5
  • 道路加罩大修设计图 - 6
    道路加罩大修设计图 - 6
以上是部分截图,请下载附件后查看完整高清内容
