高速公路桥梁抗震措施设计图纸cad布置图及安装示意图

资料简介
赚取积分

附件详情

桥梁抗震措施优化设计说明 6页
路桥梁抗震措施优化设计调整说明13页
阻尼安装示意图
阻尼器布置图
铅芯隔震橡胶支座总装图
预应力砼简支T梁防落梁拉杆装置图2
简支体系桥梁纵向防落梁缓冲链安装示意图
简支体系桥梁纵向防落梁缓冲链基本参数表
桥梁纵向防落梁缓冲链安装示意图
预应力砼简支T梁防震缓冲装置图（三）
预应力砼简支小箱梁防震缓冲装置图（三）
铅芯隔震橡胶支座技术要求5页
VFD阻尼器技术要求1页
防落梁装置技术要求3页

附件详情

设计采用了防落链、纵向拉杆、阻尼器、橡胶垫片、抗震挡块及支座等各种抗震措施。桥梁伸缩缝处墩（台）帽与主梁间设置阻尼器,伸缩缝处墩、台设置阻尼器。防落链设计时采用纵向挡块及纵向拉杆代替。隔震支座J1Q420×420×204，其安装高度为244mm；其一次水平刚度、二次水平刚度、等效水平刚度和等效阻尼比等性能参数应满足设计值。
……
对于小箱梁横桥向橡胶垫块和T形梁桥所有的橡胶垫块，全部取消其预埋钢板及锚固钢筋，同时增设固定角钢将橡胶垫块固定；而对于小箱梁顺桥向橡胶垫块，仅取消部分预埋钢板和锚固钢筋。
……
共计14张，

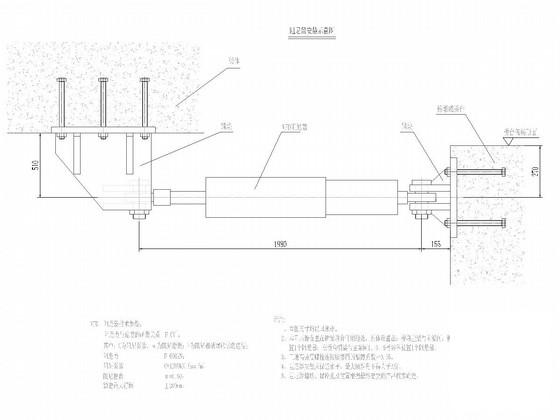

阻尼器安装示意图

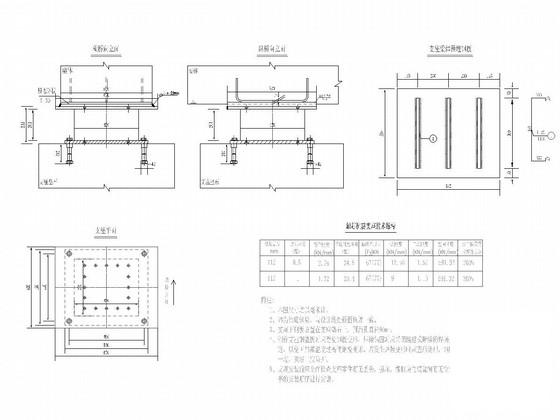

铅芯隔震橡胶支座总装图

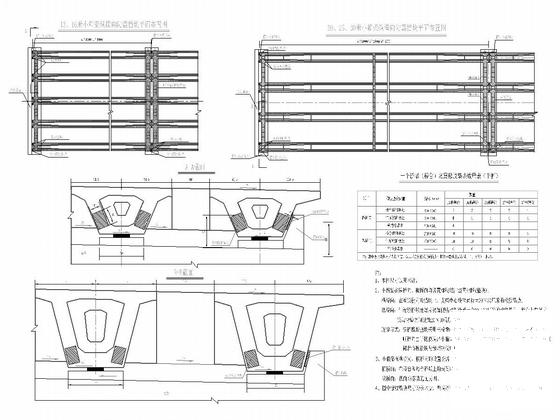

预应力混凝土简支小箱梁防震缓冲装置图

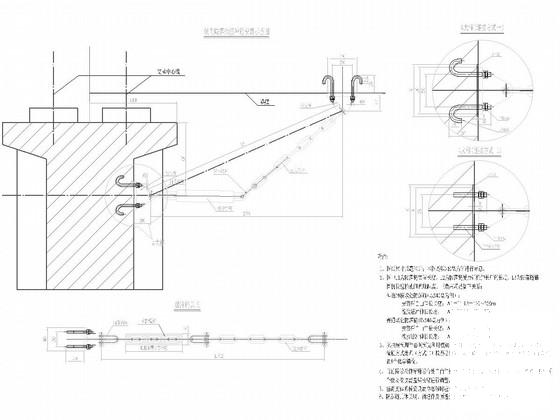

桥梁纵向防落梁缓冲链安装示意图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
