铁路工程崩塌落石整治施工图纸设计cad平面布置图

资料简介
赚取积分

附件详情

设计说明及主要工程数量表
平面示意图
内侧边墙立面图

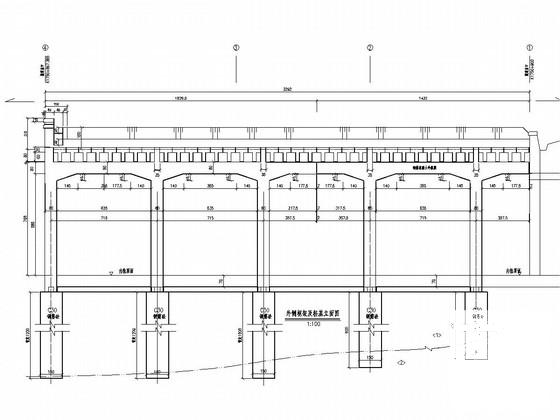

外侧框架及桩基立面图
断面图
洞门设计图
外侧两跨框架纵梁钢筋布置图
外侧多跨框架纵梁钢筋布置图
外侧框架立柱、纵横撑钢筋布置图
横顶梁钢筋布置图
T型梁钢筋布置图
T型梁外侧支座设计图
A、B挡块设计图
1.5mX1.5m立柱钢筋布置图
桩井锁口、护壁设计图
接触网局部改造平面布置图

附件详情

本段铁路位于隧道入口隧道出口，线路为直线，线路以半堤半堑形式通过，左侧堑坡高约35m，坡比1：0.1～0.5，杂草灌木，仰坡为高而陡峻的白云岩，岩溶发育，溶蚀现象严重，有大量溶隙通道，地下水较发育，节理风化破碎，受地震影响，形成危石，部分悬空，形成探头，坡面形成大量的危石、孤石，极易发生崩塌落石。，严重危及行车安全，急需增设防护设施加以防护。
……
隧道入口增设棚洞32.62m。棚洞左侧为钢筋混凝土框架式外边墙、桩基础，右侧为重力式内边墙。洞顶采用预制T型梁及现浇横顶梁。新建棚洞后，既有右侧堑坡面天沟被阻断，现恢复天沟并从既有隧洞顶跨越，与线路左侧吊沟顺接。设计沟长40m。
……
共21张，。

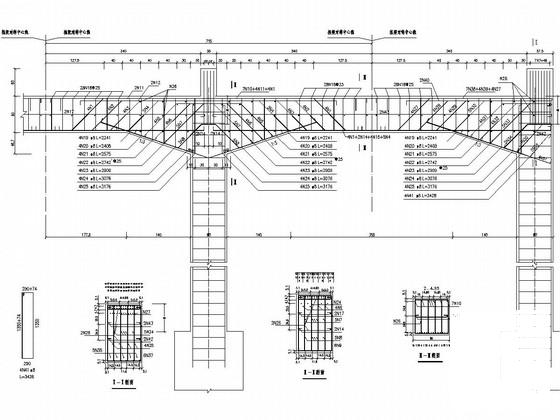

外侧多跨框架纵梁钢筋布置图

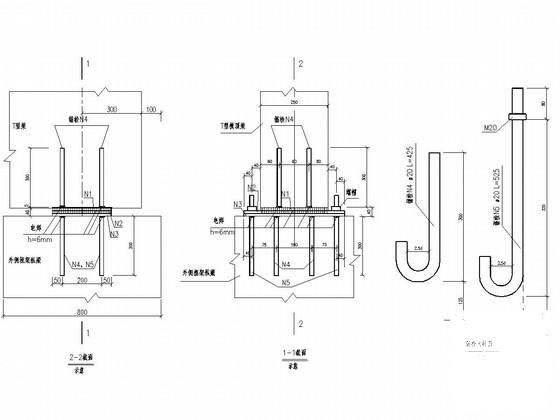

T型梁外侧支座设计图

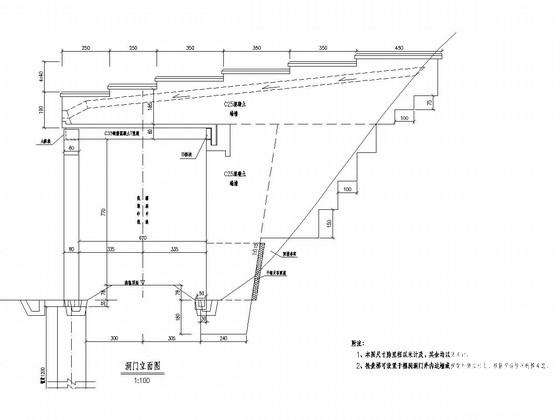

洞门立面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
