1x20m简支预应力空心板桥设计套图cad构造图及桥型布置图

附件详情

项目概要：

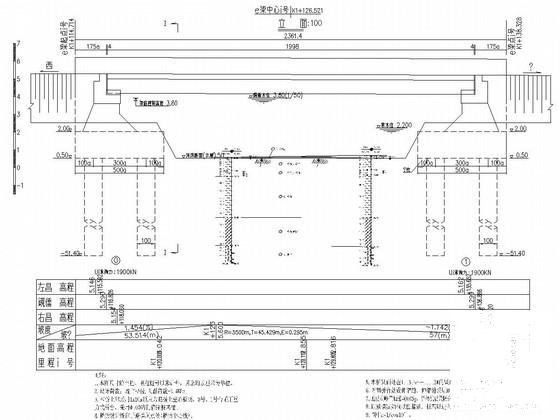

1.桥梁总体布置为单跨20m简支预应力空心板，桥梁右偏角80度；
2.上部结构：20m板高为0.95m，板宽1.24m

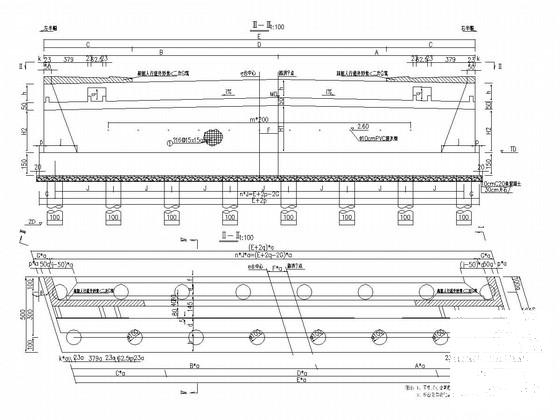

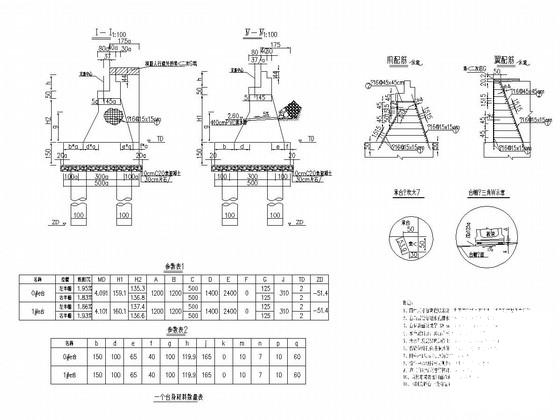

3.下部结构：桥台为重力式桥台，承台群桩基础，承台平面尺寸为5m×24.2m/cosθ（θ为桥台偏角），厚度为l.5m，承台基础为16根直径为100cm的钻孔桩。
......
技术标准：
1）道路等级：城市Ⅰ级次干道；设计荷载：城-A级荷载，3.4KPa人群荷载。

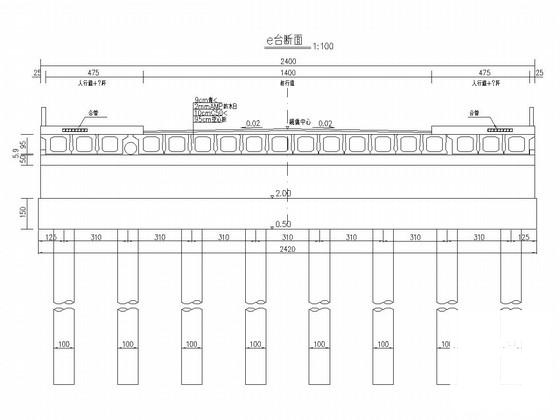

2）桥梁所在道路路幅宽度：全宽24.0m，由北向南横断面布置为：5.0m人行道与栏杆+14.0m车行道 +5.0m人行道与栏杆；
3）桥梁横纵坡：桥面机动车道横坡采用双向2.0%，人行道采用向道路内侧的横坡l.5%；桥梁纵坡为1.45%～-1.142%曲线内，半径3500m。
4）抗震标准：工程场地位于地震动峰值加速度0．05g区内；场地类别为Ⅳ类，场地地震设计特征周期值为O.65s，桥梁抗震设防分类为丁类，地震基本烈度为6度，抗震设计方法为C类，抗震设防措施为6度。
5）桥梁所处环境类别：上部结构Ⅱ类．下部基础Ⅱ类。
6）桥梁类别：小桥；
7）桥梁结构的设计基准期：100年。
8）桥梁结构的使用年限：50年。
......
，共37张CAD设计图。
