城市道路涵洞工程施工图纸设计cad构造图及剖面图

附件详情

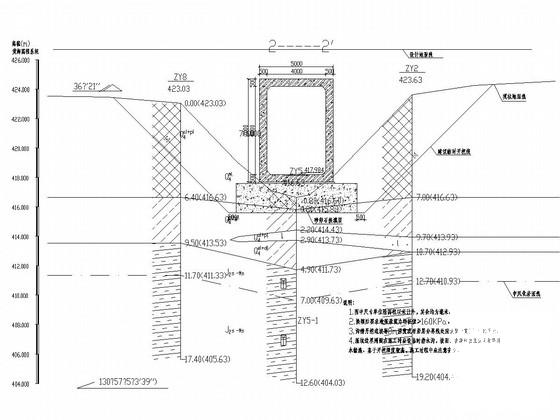

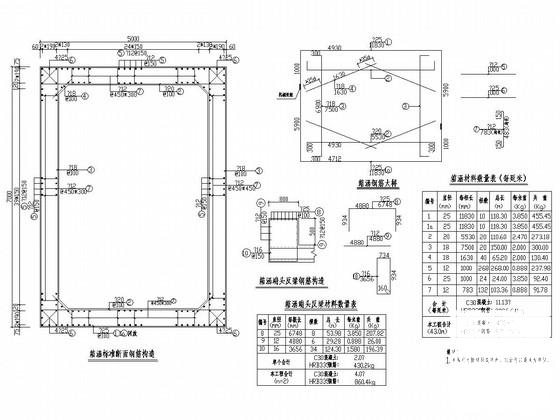

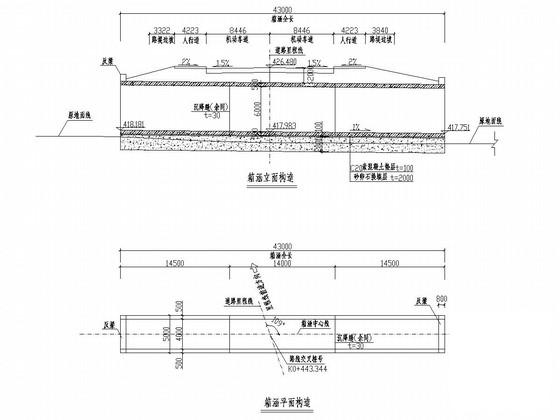

图纸为 城市道路 涵洞工程施工图设计，共计23张，内容涵盖箱涵平面布置、平立面构造、地质纵断面、地质横断面、一般构造图、钢筋构造图、箱涵沉降缝及止水带构造图等。
……
设计技术标准:
（1）排水体制：工程设计范围内雨、污水分流制。
（2）土容重：20kN/m3
（3）设计年限：结构主体设计使用年限为50年。
（4）钢筋混凝土构件处于Ⅱ类环境，最大裂缝宽度限值wmax=0.20mm。
（5）箱涵涵身混凝土的防水等级为二级(S8)。
……
箱涵中线长32.5m，箱涵与设计道路斜交布置。箱涵中心线与道路设计线斜交度为109°。地质概况：箱涵底部以填土为主。建议该箱涵采用明挖法施工，放坡坡率：土层可按1：1.0放坡。岩层可按1：0.5放坡。结构设计：根据排水要求及地质资料箱涵采用全封闭框架结构。箱涵净空为双孔B1×H1=4000mm×6000mm，箱涵顶板厚500mm, 箱涵底板厚500mm，箱涵侧墙厚500mm。承载力达不到设计要求应采取砂卵石换填层换填处理,换填深度不小于2.0米.换填后地基承载力不小于160Kpa。如果达不到设计要求，进行换填处理,然后按照路基压实度压实。两侧箱涵洞口与河道顺接。
……
共23张，。
