市政道路工程施工图纸cad布置图,道路横断面图

• 车道数：二车道

• 设计时速：30

• 干线：否

• 位置：上海

• 设计年代：近代

道路标准横断面具体布置如下：

3.0m(人行道)+1.5m(绿化带)+15m(车行道)+ 1.5m(绿化带) +3.0m(人行道)=24m

一般路段车行道路面横坡为双向2%，人行道横坡为2%，方向与车行道横坡相反。

绿化带在雨水口位置设置0.5m宽度的开口，以便人行道上的雨水迅速排空。

······

1. 施工设计；

2. 目录；

3. 通用图道路布置图；

4. 道路横纵断面图；

5. 道路交叉口布置；

······

共29张，4月。

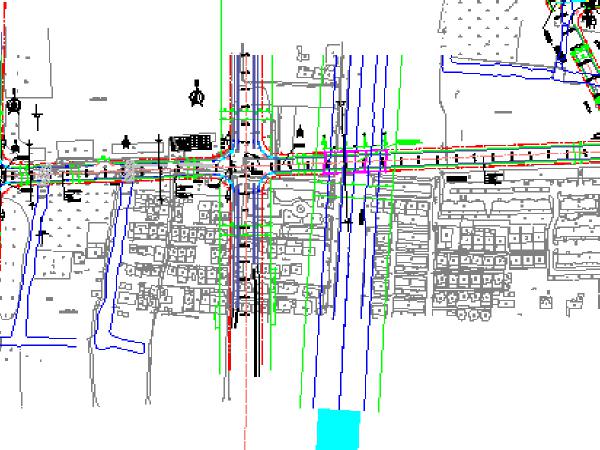

道路布置图（局部）

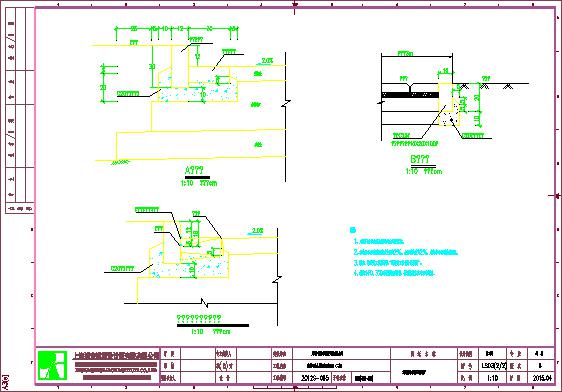

道路横断面图

道路交叉口示意图

道路纵断面图

填滨示意图
