四级公路路面维修工程全套施工图纸cad结构细部图

附件详情

项目概要:
参考现有堤顶混凝土路面,道路参照四级公路设计,设计速度20km/h,双向两车道。交通等级为轻型,设计年限为20年。本次维修设计堤顶混凝土路宽为8.0m,其中路面宽7.2m,迎水侧路缘石宽0.5m,背水侧路缘石宽0.3m。路面采用C25砼,厚度为200mm。路缘石采用现浇C20混凝土,厚500mm,迎水侧修建安全防护墩。维修后路面高程不低于现有防浪墙顶高程,本段砼路面设计高程为28.41~28.89。
......
主要工程:
1、混凝土道路
2、旧沥青路面拆除
3、浆砌石步级及草皮护坡恢复
......
设计于,共31张CAD设计图。

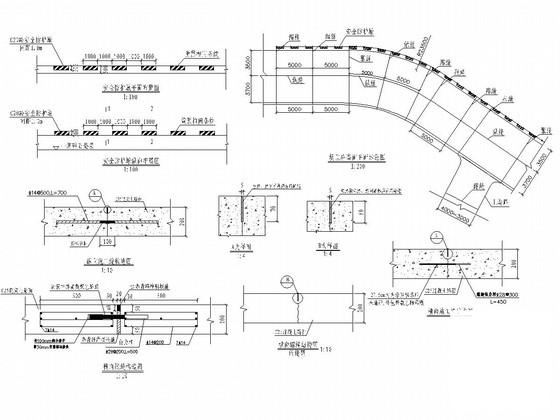

路面结构细部图

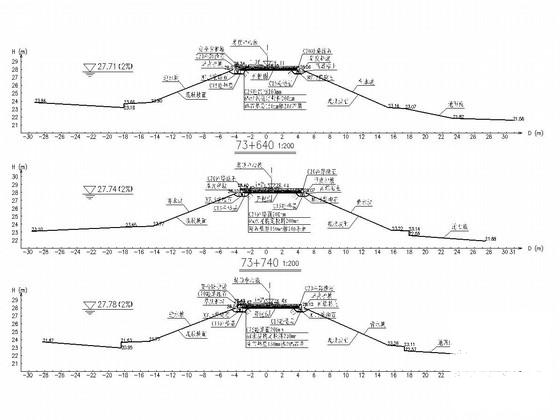

堤围横断面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

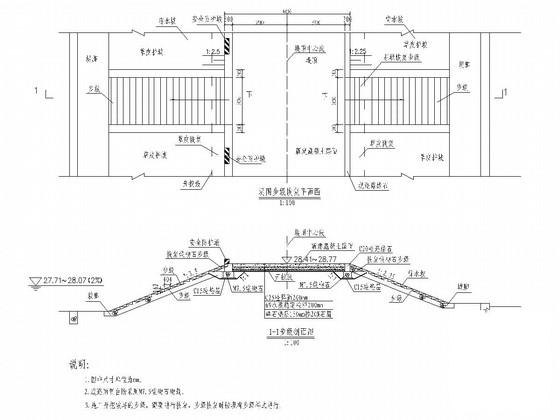

  • 四级公路路面维修图 - 1
    四级公路路面维修图 - 1
  • 四级公路路面维修图 - 2
    四级公路路面维修图 - 2
  • 四级公路路面维修图 - 3
    四级公路路面维修图 - 3
以上是部分截图,请下载附件后查看完整高清内容
