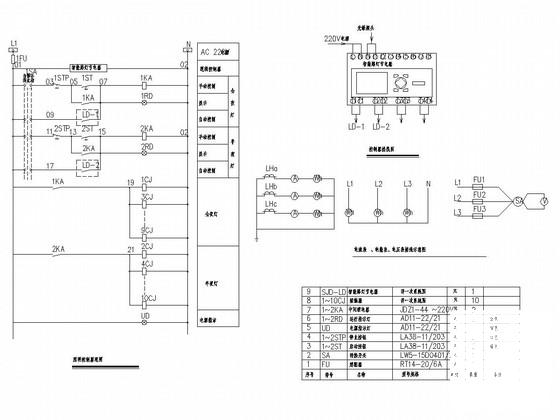

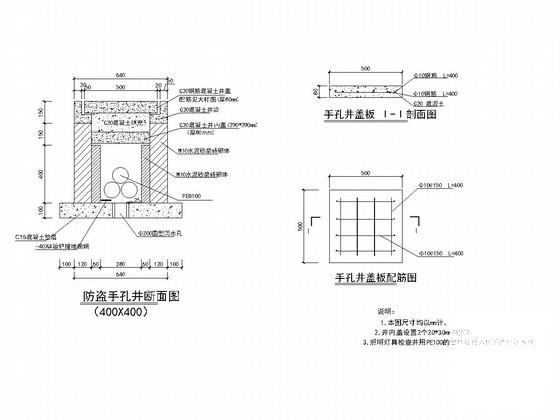

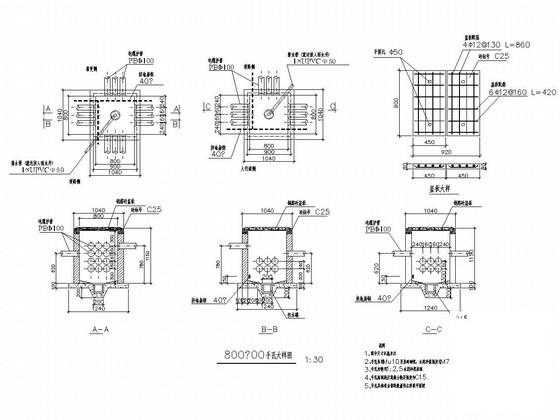

城市主干路照明工程施工大样图设计cad平面图,照明控制原理图

附件详情

道路等级：城市主干路
设计年限：交通量饱和设计年限20年，沥青砼路面结构设计年限15年
设计速度：50km/h
标准路幅：B=6.5m（人行道）+12m（车行道）+7.0m（中央分隔带）+12m（车行道）+6.5m（人行道）＝44m
道路长度：1022.744m
最小园曲线半径：全线为直线
最大纵坡：1.6%
停车视距：≥60m
桥涵荷载等级：城市-A级 人群荷载：4.0KN/平方米
路面结构设计荷载：BZZ-100型标准车
地震烈度：地震烈度为6度；构造设防
……
横断面型式、布置、各组成部分尺寸及比例符合道路类别、级别、计算行车速度、设计年限的交通量和人流量、交通特性、交通组织、交通设施、地上杆线、地下管线、绿化、地形等因素的要求，保障车辆和人行交通安全通畅。结合西彭控制性详细规划，并根据业主意见，将本道路路幅分配为：
B=6.5m（人行道）+12m（车行道）+7.0m（中央分隔带）+12m（车行道）+6.5m（人行道）＝44m。
……
该项目道路照明采用常规低杆灯，光源均采用高光效的高压钠灯。灯杆对称布置在两侧人行道上，选用单臂灯杆，灯杆高度为12m，灯具功率为400W，灯杆悬挑长度为2.0m，仰角10°；灯杆间距35m左右。部分道路加宽段及交叉口处灯具采用双光源灯具，灯具功率为40W+250W。路灯具体布置详 照明平面图 。
……
共43张，。
