独立基础及底板结构详图纸（CAD）
该附件是
独立基础及底板结构详图（CAD）
，共图纸1张，出图时间是。
内容主要包含：设计说明、柱下独立基础详图、柱下独立基础结构剖面图、岩锚基础大样、岩锚基础在底板高差处的做法、锚杆大样、底板截水沟做法、坑（槽）索引图示、环箍在基础转角处的做法、独立基础配筋表、地下室底板坑（槽）参数表...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

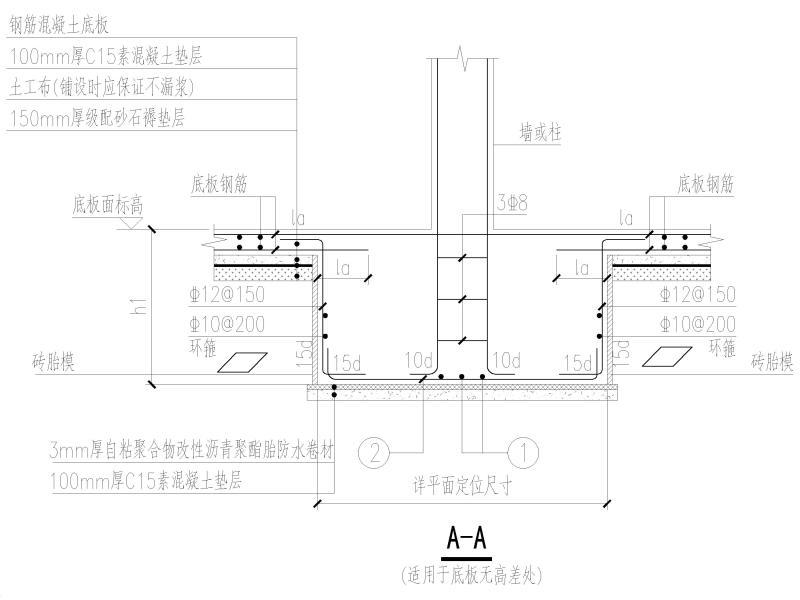

柱下独立基础结构剖面图
坑槽索引图示

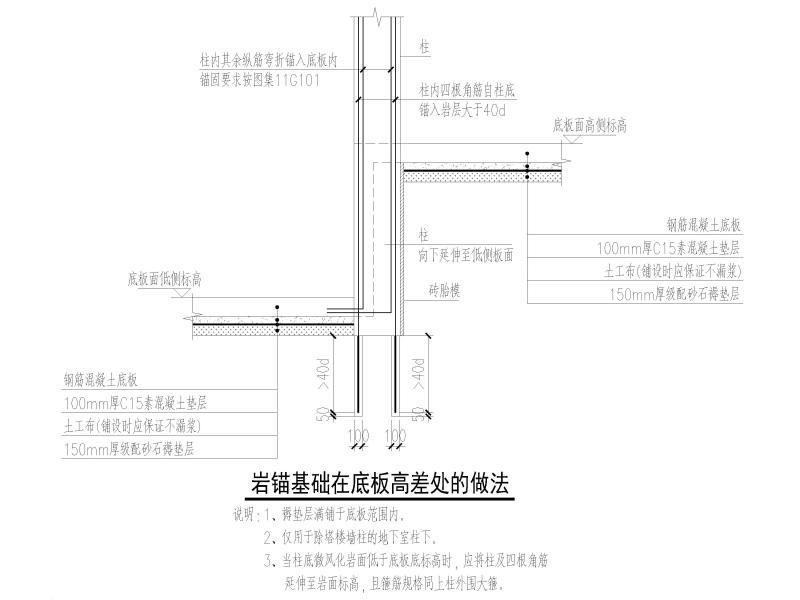

岩锚基础在底板高差处的做法
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
独立基础结构 - 1 -
独立基础结构 - 2 -
独立基础结构 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.59 MB
- 收藏次数：0
-
文件名称：
附件-996978995999809887.dwg
