装配式混凝土结构专项说明2017（CAD）

该附件是 装配式混凝土结构专项说明（CAD） ，共有2页，出图时间是12月。

该项目PC体系为装配整体框架结构体系。PC构件类型包括：1）叠合楼板；2）叠合梁；3）预制柱；4）预制楼梯（部分）；5）预制填充墙（部分）。

2.1 抗震设防类别为重点设防类（乙级），框架抗震等级二级，结构抗震构造措施等级均为二级，局部框架抗震等级一级（大跨度处）。

2.2 建筑结构安全等级为一级。

2.3 建筑物耐火等级：地下一级，地上二级。

2.4 混凝土构件的环境类别：外露构件为2a类、其他为一类。

内容主要包含：

1 PC(预制钢筋混凝土构件)项目概要

2 分类等级

3 设计所遵循的标准、规范、规程、图集

4 预制构件的深化设计

5 预制构件结构材料

6 预制钢筋混凝土结构构造

7 构件生产要求

8 预埋件埋设要求

9 运输要求

10 预制构件现场堆置要求

11 现场施工要求

12 结构附图

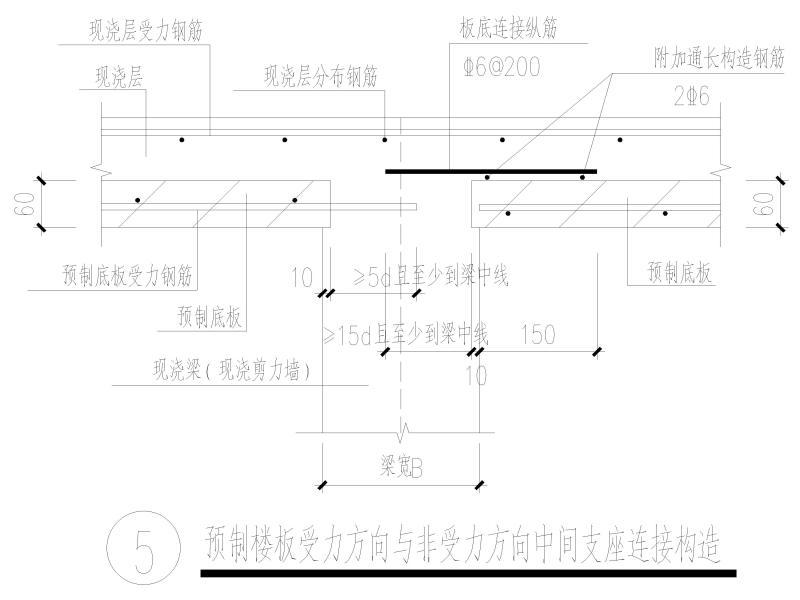

预制楼板受力方向与非受力方向中间支座连接构造

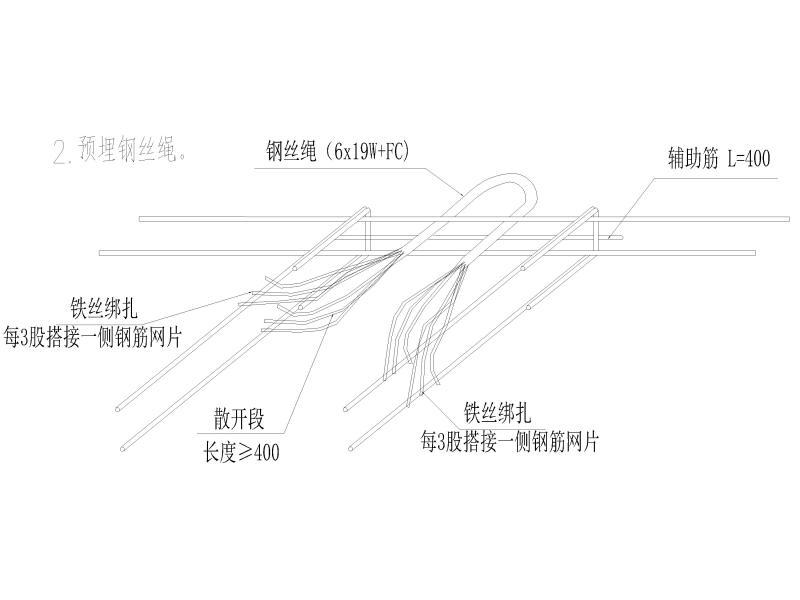

预埋钢丝绳

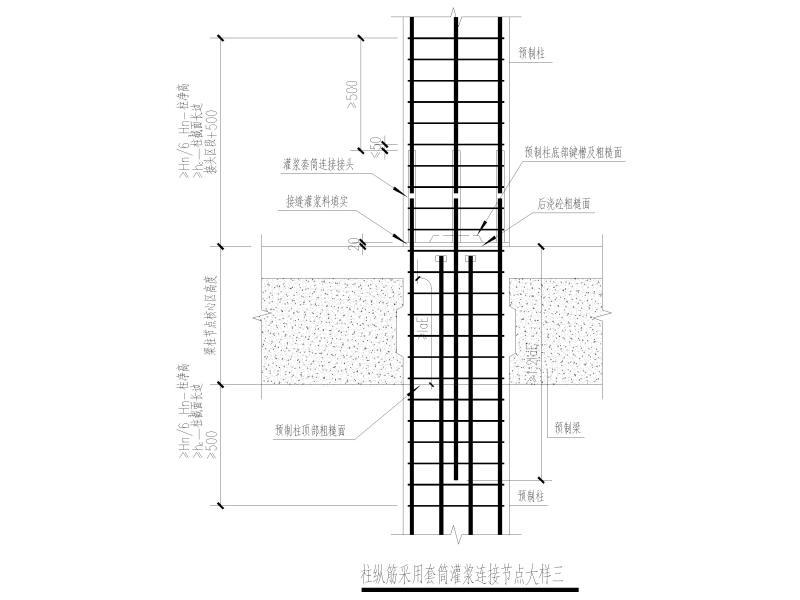

柱纵筋采用套筒灌浆连接节点大样

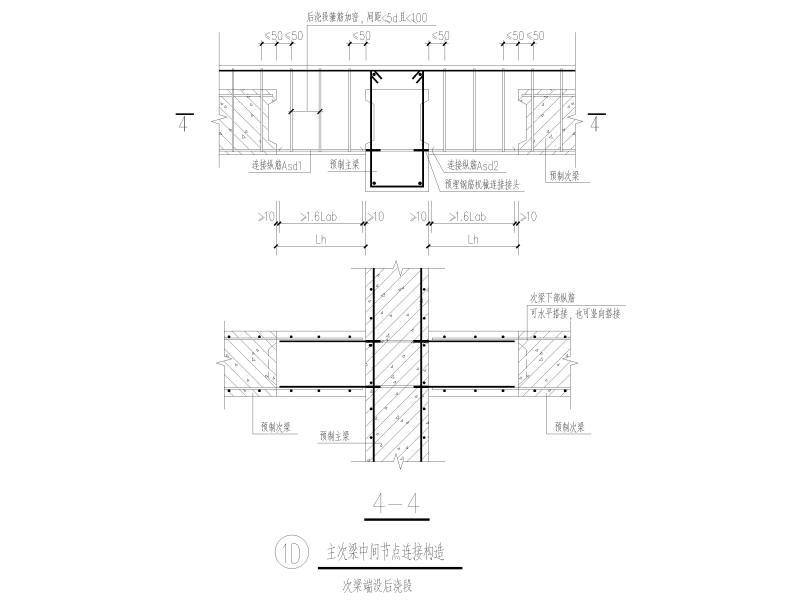

装配式主次梁中间节点连接构造
