110kV变电站外线接入工程CAD施工大样图

  • 建筑类别:其他
  • 建筑设计结构形式:其他结构
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:电缆,配电箱,其它
  • 项目所在地:贵州
  • 强电设计:供配电系统,配变电所,低压配电,接地安全,其它
  • 弱电设计:视频监控系统

该附件为贵州110kV变电站外线接入工程、用户变110kV线路工程施工图。

概况:
该项目为贵州贵阳某110kV变电站外线接入工程、用户变110kV线路工程。
输送容量:2×50MVA
电缆路径长:该项目新建电缆路径长2×1.63km。
回路数:双回路
根据通信网络建设的要求,本期沿π接线路分别随电缆线路各建设1根36芯的非金属铠装阻燃管道光缆,光缆路径长2×1.63km(盘长2×2.0km)。

设计范围:
1)电缆线路部分
该资料包括电缆线路的本体设计、线路对通信线路影响的保护设计及投资概算,不包括线路本身的调度通信设计和线路辅助设施设计。
2)通信线路部分
随线路敷设的通信线路部分设计(不含设备)和投资概算编制。

部分图纸摘录:

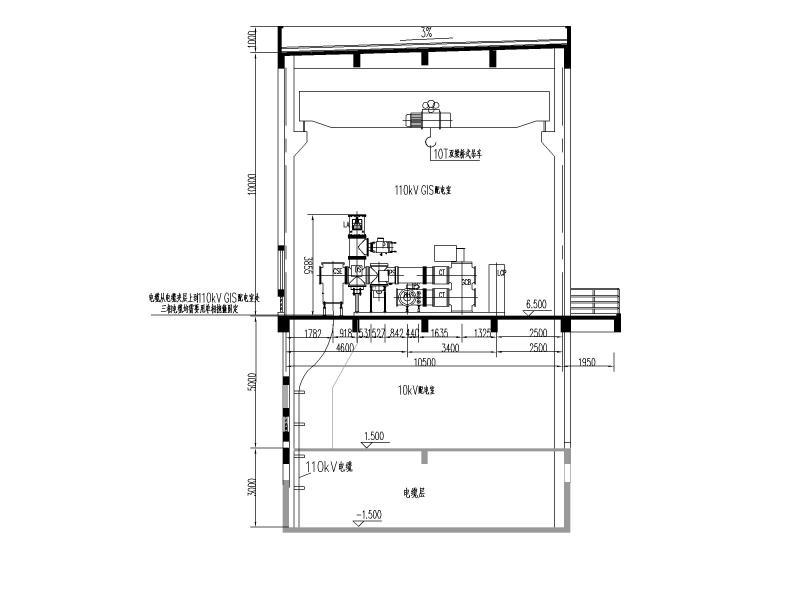

变夹层内电缆敷设平、断面图

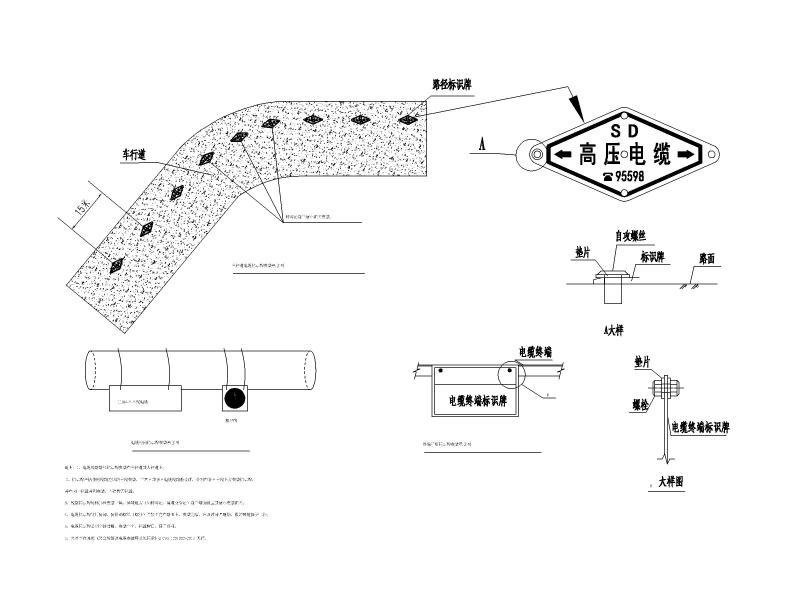

标识牌、相序牌安装示意图

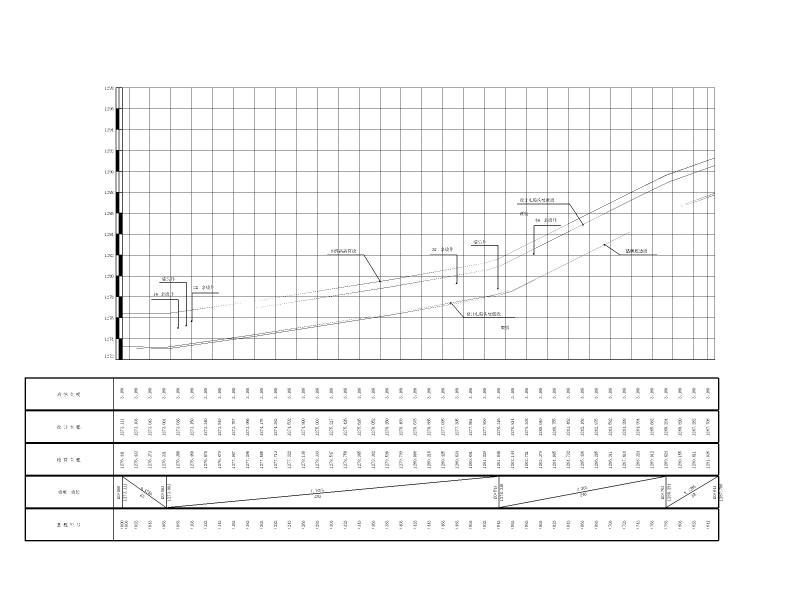

电缆沟路径通道纵断面图

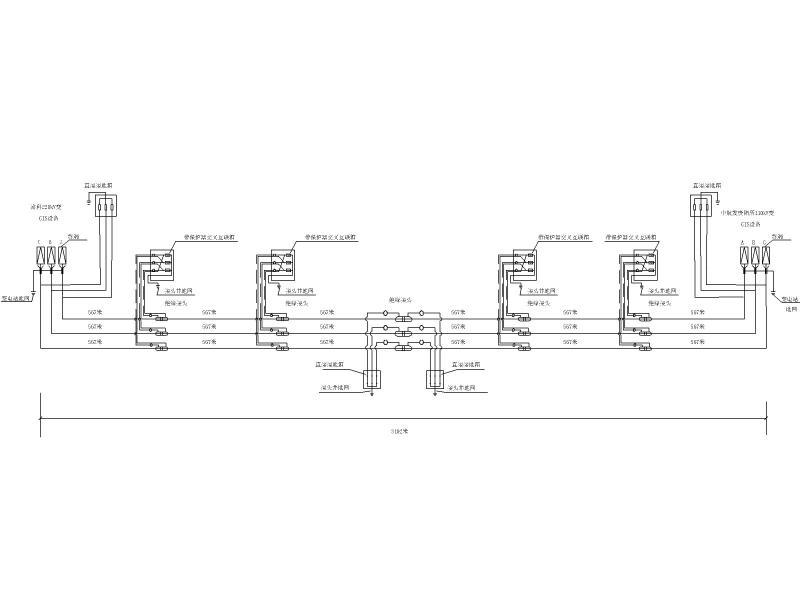

电缆外护层接地示意图

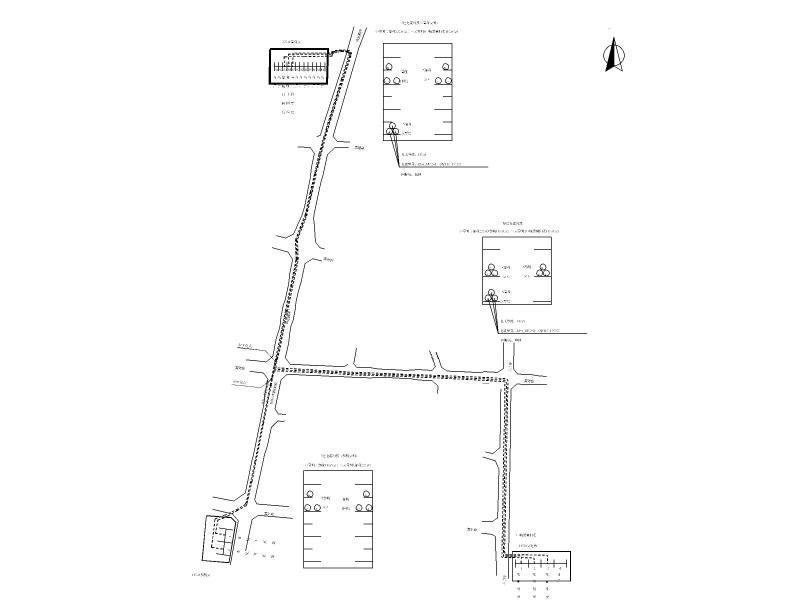

电缆线路接线示意图




电缆支架大样图

电缆中间接头及其邻近区段防火封堵施工图
电力管廊内电缆蛇形敷设示意图


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 变电站施工 - 1
    变电站施工 - 1
  • 变电站施工 - 2
    变电站施工 - 2
  • 变电站施工 - 3
    变电站施工 - 3
  • 变电站施工 - 4
    变电站施工 - 4
  • 变电站施工 - 5
    变电站施工 - 5
  • 变电站施工 - 6
    变电站施工 - 6
  • 变电站施工 - 7
    变电站施工 - 7
  • 变电站施工 - 8
    变电站施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
