海绵城市溢流式雨水井详图纸_CAD

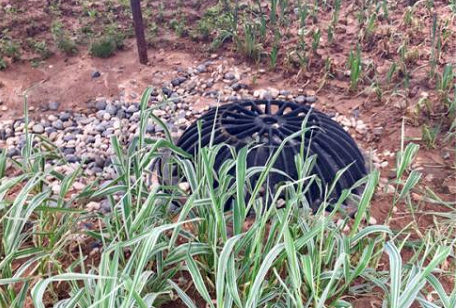

说明：

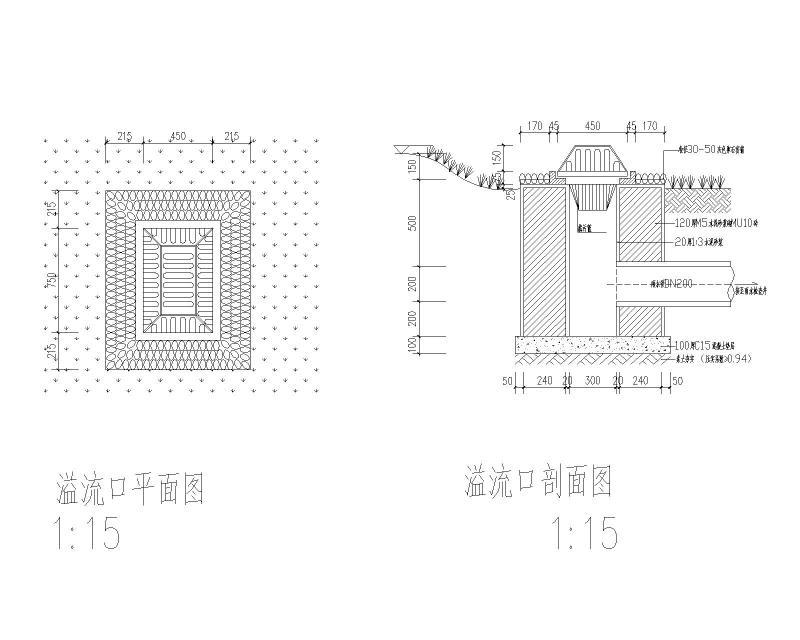

1、本品为带有截污框的溢流雨水口，适用于下沉式绿地、雨水花园、渗透溏以及生物滞留系统等海绵设施，溢流口最大过流流量为15L/S 。

2、圆形铸铁溢流口为成品，采用铸铁材料，满足《铸铁检查井》CJ/T3012标准要求，满足轻型井盖强度要求。

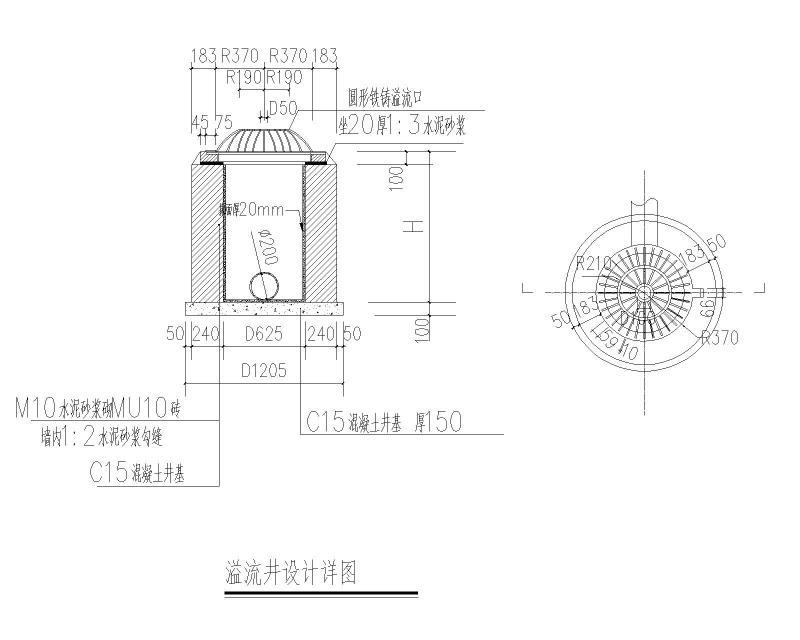

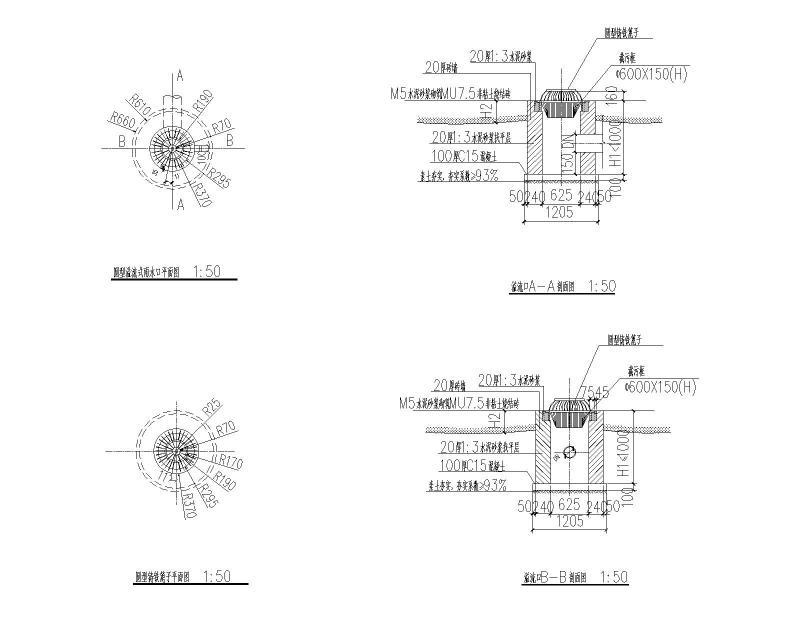

3、圆形溢流口井体参考06MS201中第11页Φ1000圆形砖砌雨水检查井做法。

4、雨水口各方向均可接管，根据工程实际情况现场开孔连接管道。接管管径不大于的dn300，标高依设计。

5、截污框开条状孔洞，开孔面积大于进水管截面积。条状孔洞开孔尺寸LXB=29X7mm。

6、雨季时雨水口应及时清掏，避免堵塞。

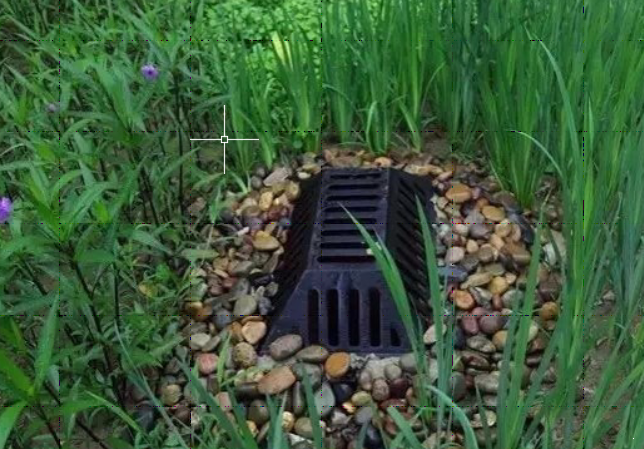

溢流井 无盖.jpg
