木结构别墅构造大样图纸（CAD）
该附件是
木结构别墅构造大样图（CAD）
，共图纸1张。

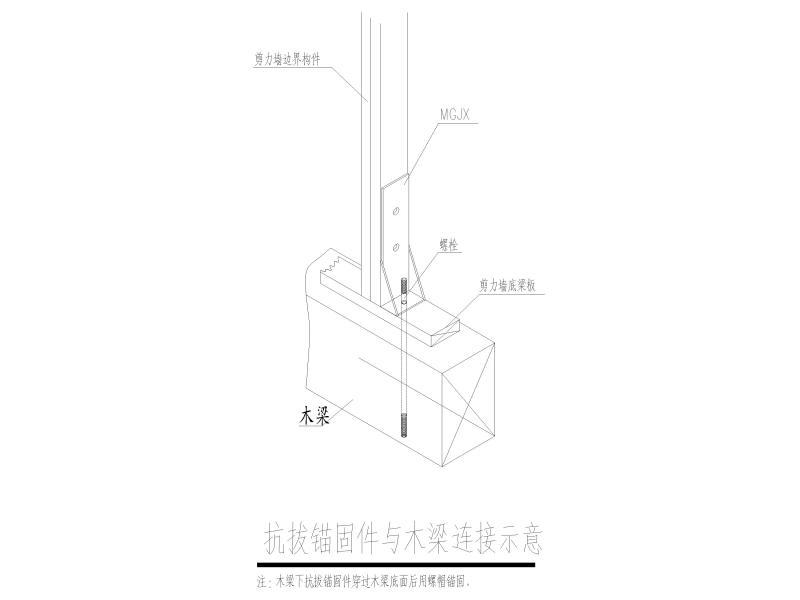

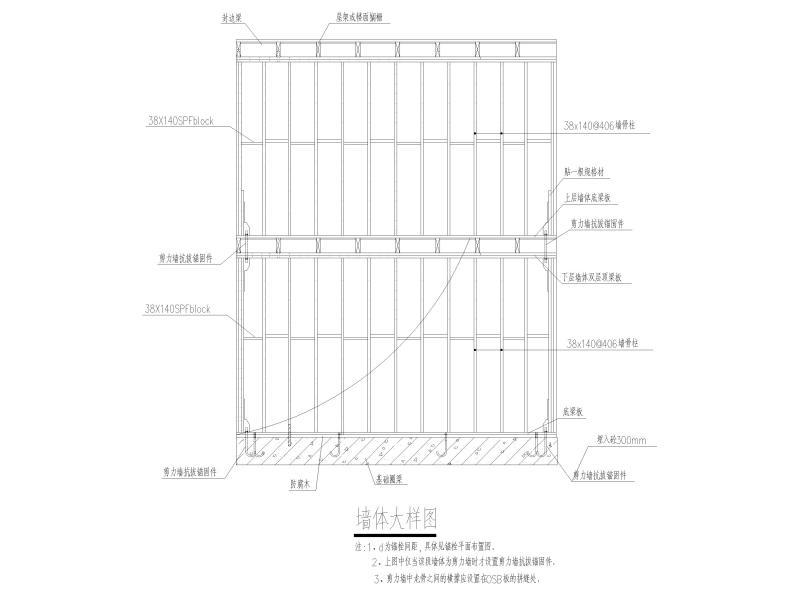

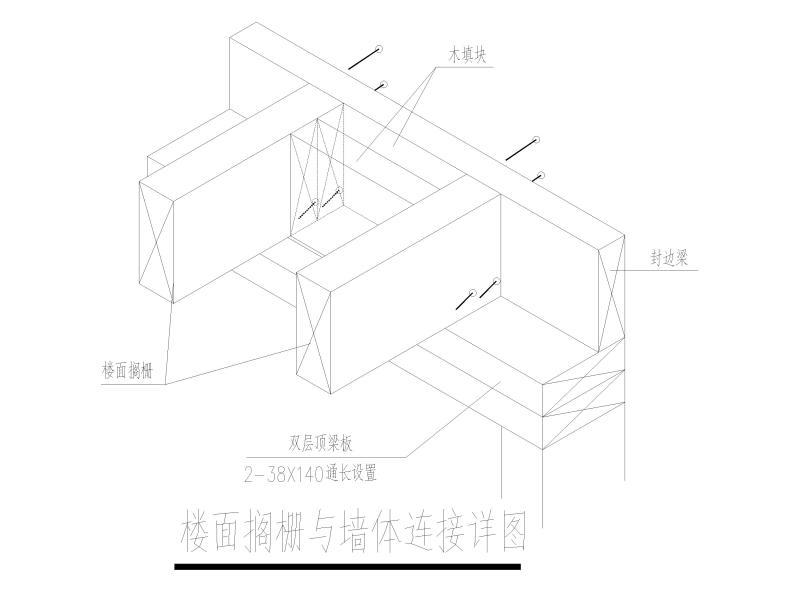

主要内容：墙体大样图、墙体开洞大样图、楼面搁栅与梁连接详图、楼面搁栅与墙体连接详图、抗拔锚固件与木梁连接示意、上下层剪力墙间抗拔锚固件示意、木构件抗拔螺栓安装图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
结构构造大样 - 1 -
结构构造大样 - 2 -
结构构造大样 - 3
以上是部分截图，请下载附件后查看完整高清内容
