吊车梁结构详图纸（CAD）
该附件是
吊车梁结构详图（CAD）
，共图纸2张。
内容主要包含：吊车梁结构图、吊车梁细部
节点图
、结构剖面详图、制动桁架详图、吊车梁间连接大样、吊车梁与轨道连接螺栓孔位置示意图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

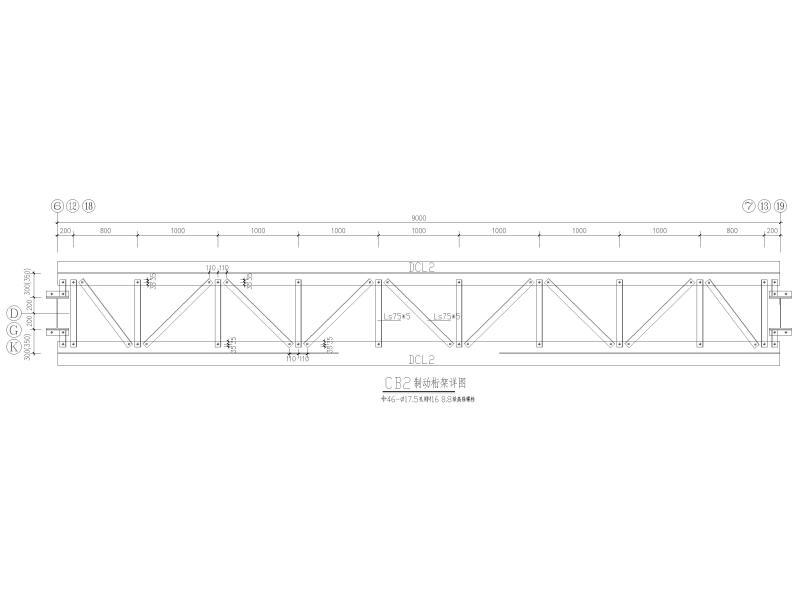

吊车梁详图 - 1 -

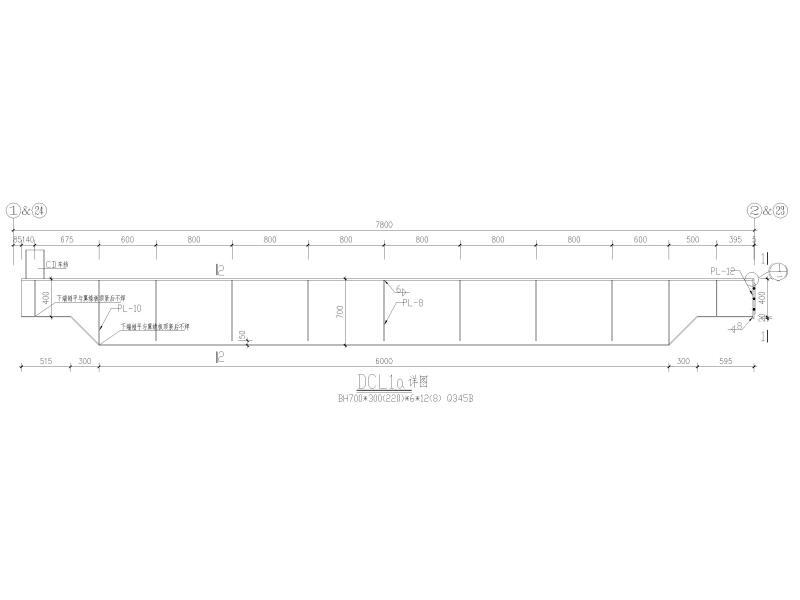

吊车梁详图 - 2 -

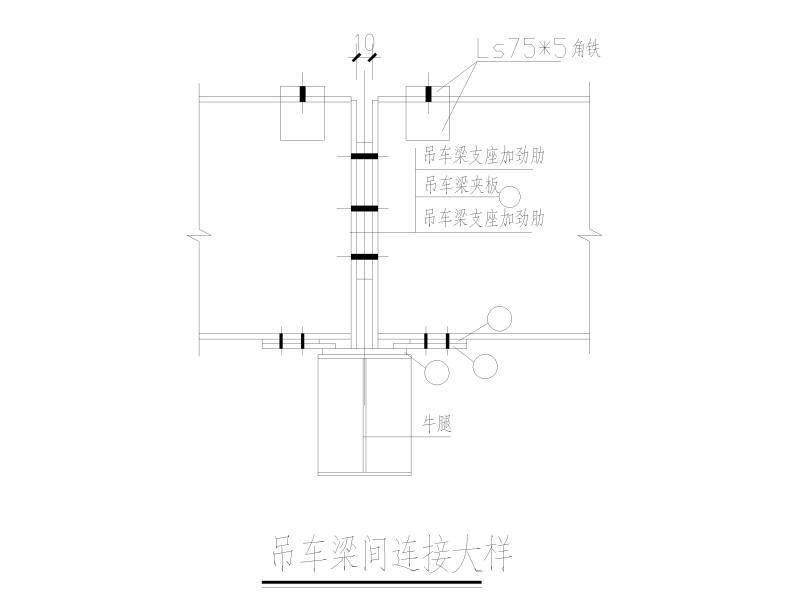

吊车梁详图 - 3 -

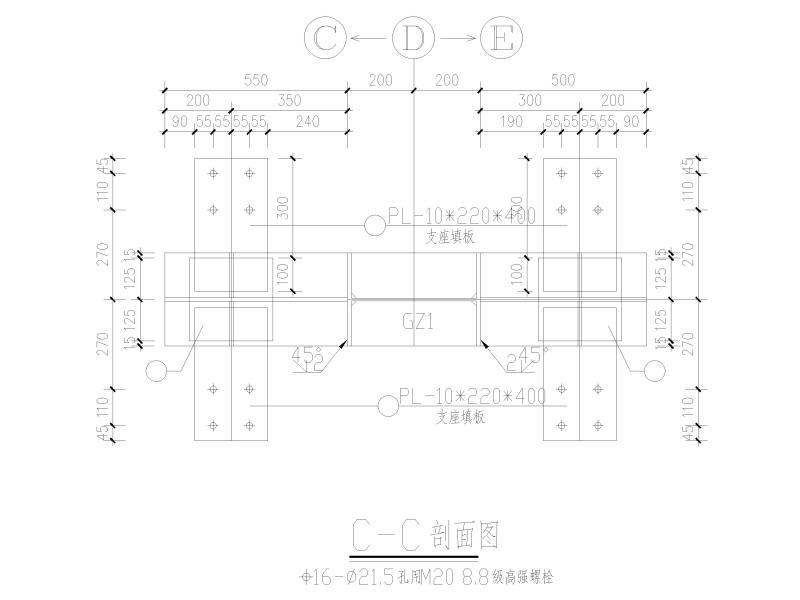

吊车梁详图 - 4
以上是部分截图，请下载附件后查看完整高清内容
