铝合金窗幕墙节点图纸（CAD）
该附件是
铝合金窗幕墙
节点图
（CAD）
，共计图纸3张。
内容包含：铝合金窗横剖节点、铝合金窗竖剖节点、铝合金窗收顶节点、铝合金窗收底节点、铝合金窗百叶节点...
包括详细的节点大样，图纸完整清晰，方便直接选用或者借鉴。
部分内容见下方预览图：

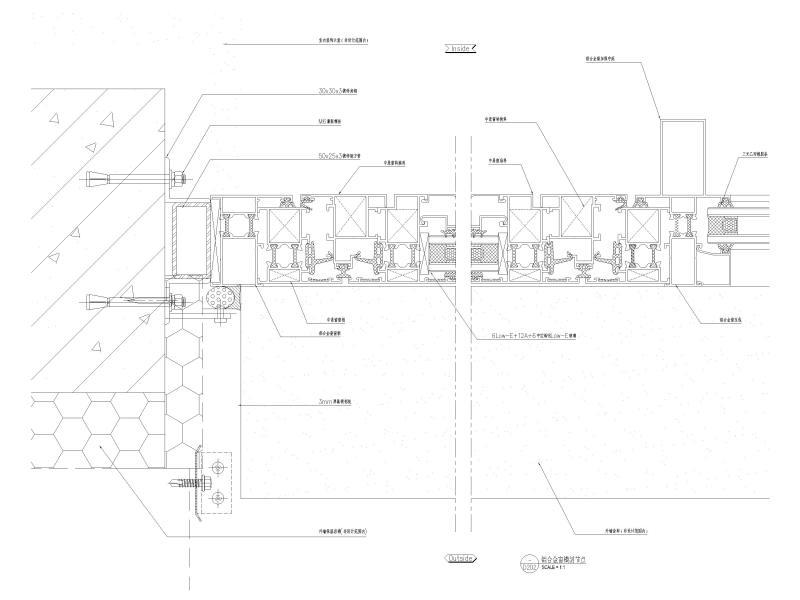

铝合金窗横剖节点

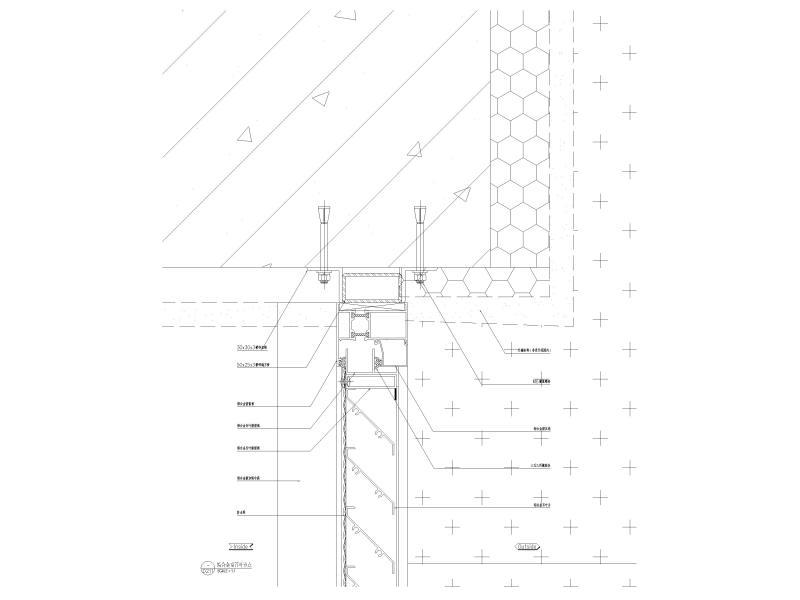

铝合金窗百叶节点

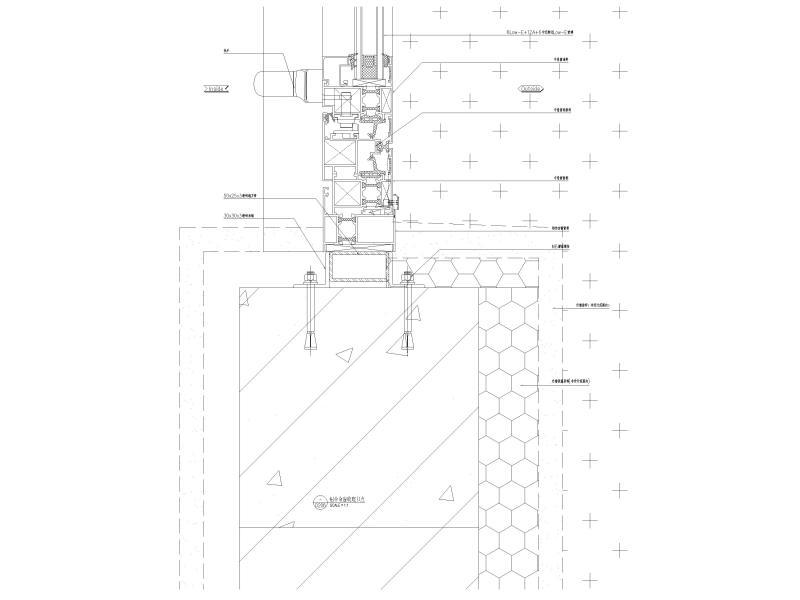

铝合金窗收底节点
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
铝合金幕墙节点 - 1 -
铝合金幕墙节点 - 2 -
铝合金幕墙节点 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：2.84 MB
- 收藏次数：0
-
文件名称：
附件-996977098699857766.dwg
