16层大酒店建筑施工CAD图纸

  • 酒店类型:商务酒店
  • 商业:无
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 项目所在地:辽宁
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:23张
  • 建筑设计面积:33145平方米
  • 占地面积:3981平方米
  • 建筑地上层数:16层
  • 地下室建筑设计面积:3981平方米
  • 设计效果图:无

附件详情

开原大酒店 建筑施工 图,地下室建筑面积3981m2,首层建筑面积4015平方米,总建筑面积33145平方米,层数16层,建筑类别:宾馆。

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共23张图纸


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

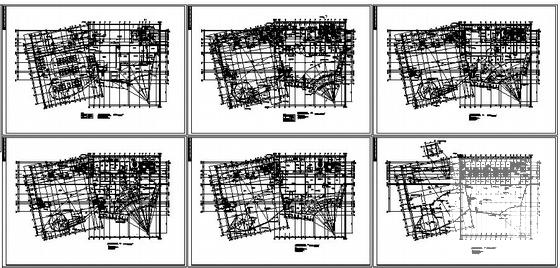

  • 酒店建筑施工图纸 - 1
    酒店建筑施工图纸 - 1

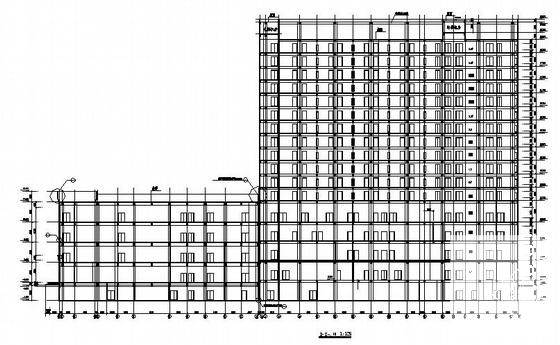

  • 酒店建筑施工图纸 - 2
    酒店建筑施工图纸 - 2

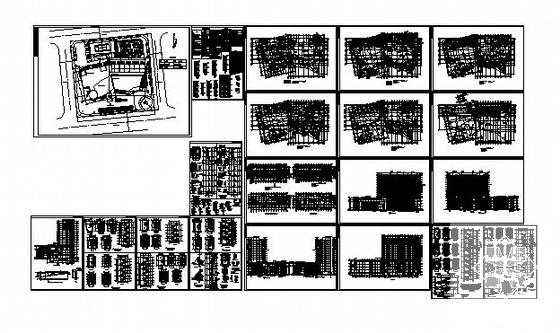

  • 酒店建筑施工图纸 - 3
    酒店建筑施工图纸 - 3

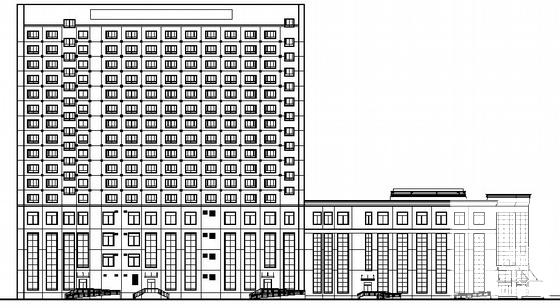

  • 酒店建筑施工图纸 - 4
    酒店建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
