钢骨钢筋砼梁柱节点构造2018（CAD）
该附件是
钢骨钢筋砼梁柱节点构造
，共图纸2张。
内容包含：SRC柱与RC梁连接示意图、SRC柱顶钢柱标高示意图、剪力墙与型钢混凝土柱连接大样图、十字型及H型钢骨之SRC梁柱节点构造(RC梁与SRC中柱连接示意图、RC梁与SRC边柱连接示意图、RC梁与SRC角柱连接示意图...)、RC梁与CFT柱_箱型截面SRC梁柱节点钢筋构造、穿孔补强板大样、钢牛腿翼缘示意图、柱子纵筋与钢牛腿相交时处理示意图、梁与中柱连接示意图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

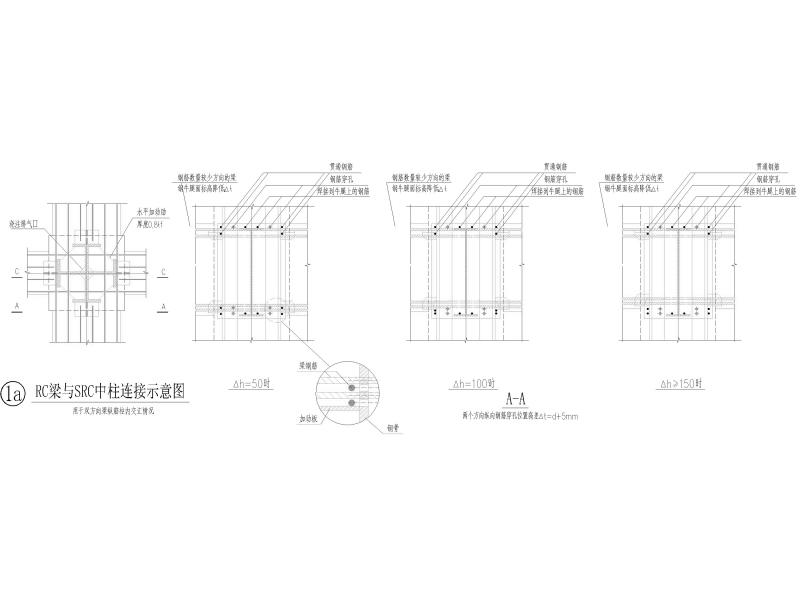

RC梁与SRC中柱连接示意图

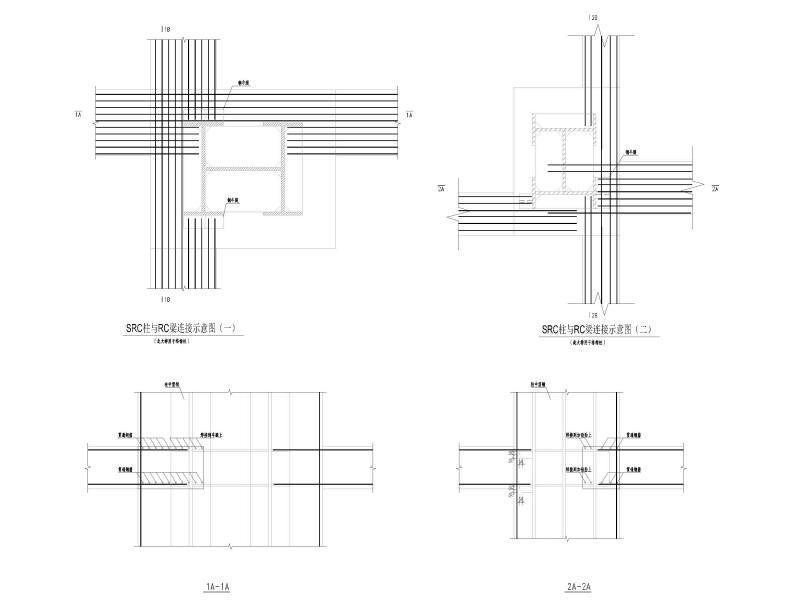

SRC柱与RC梁连接示意图
柱子纵筋与钢牛腿相交时处理示意图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
梁柱节点钢筋构造 - 1 -
梁柱节点钢筋构造 - 2 -
梁柱节点钢筋构造 - 3
以上是部分截图，请下载附件后查看完整高清内容
