双折中分式货梯钢结构CAD节点详图纸
该附件为
双折中分式货梯钢结构
节点详图
技术说明：梯型：货梯，载重量：5000，0.25米每秒，控制方式：VFDA，开门方式：双折中分式，最大行程：60米，层门口净尺寸(mm)：1800x2400
主要包括：机房平面布置图、井道剖面图等
CAD格式
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

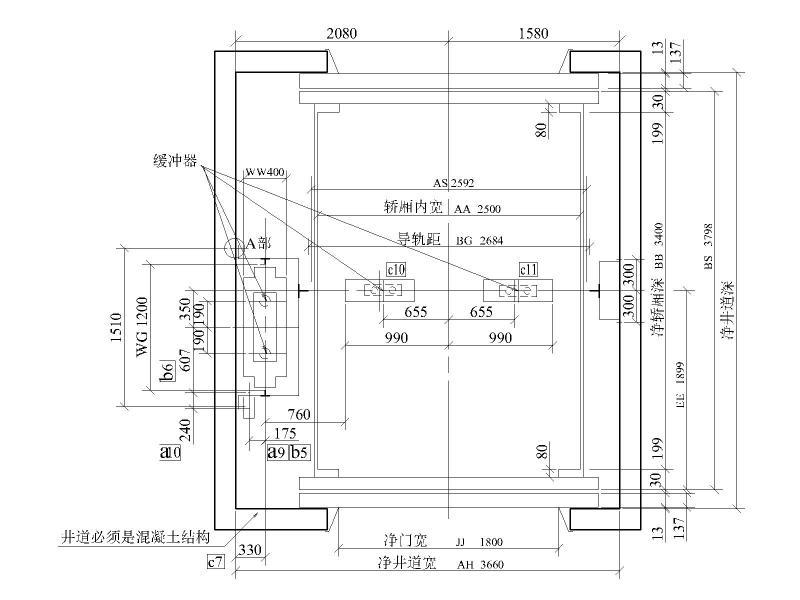

钢结构图纸节点 - 1 -

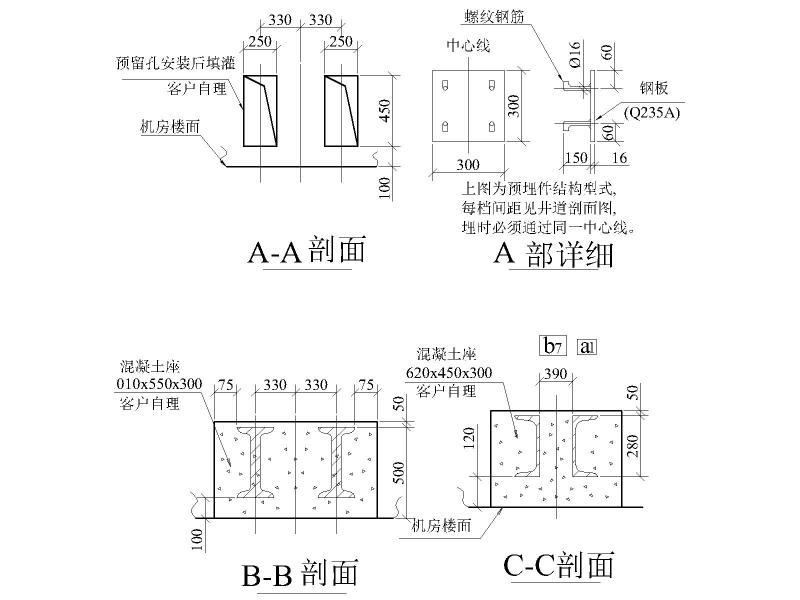

钢结构图纸节点 - 2 -

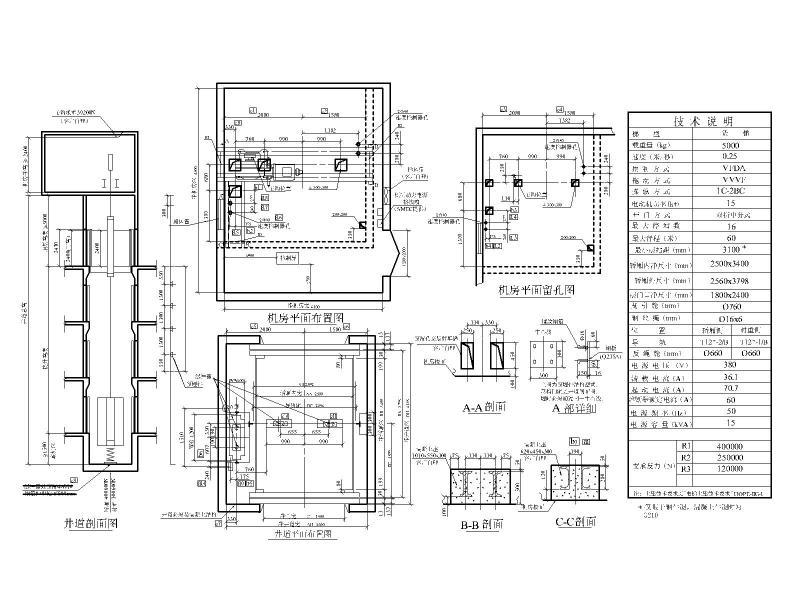

钢结构图纸节点 - 3
以上是部分截图，请下载附件后查看完整高清内容
