体育中心升级改造景观水电CAD大样图

搜索更多资源
  • 建筑类别：体育
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：竣工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：灯具
  • 负荷等级：三级
  • 接地方式：TN-S
  • 项目所在地：广东
  • 强电设计：供配电系统,电气照明,接地安全,其它

该附件为体育中心升级改造景观水电图纸。

概况：
该项目为广东省肇庆市体育中心升级改造工程项目，本子项为景观水电配套设计。
电源：采用三相四线制380/220V供电，
电气控制：配电箱采用室内壁挂,箱体尺寸大小根据箱内所设元件数量确定.
该项目电费计量方式为在总配电柜内设表计量。

部分图纸摘录：

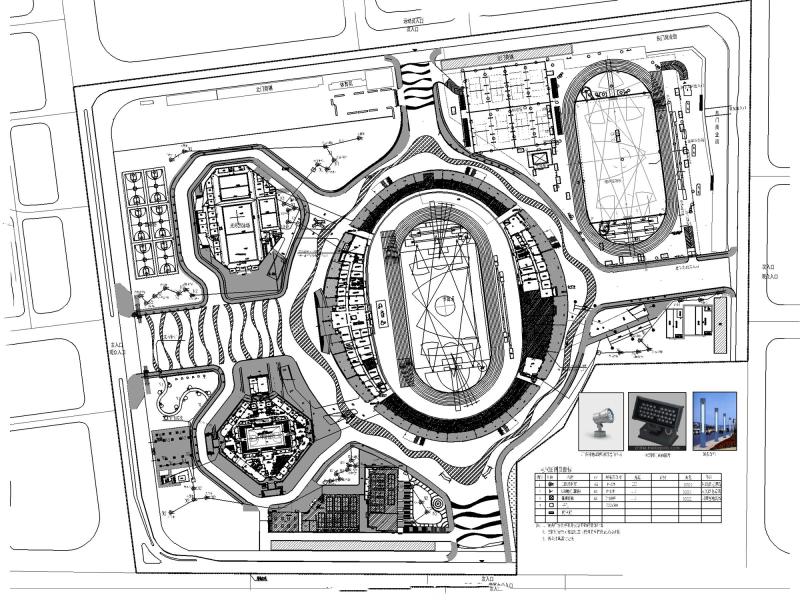

电气平面图

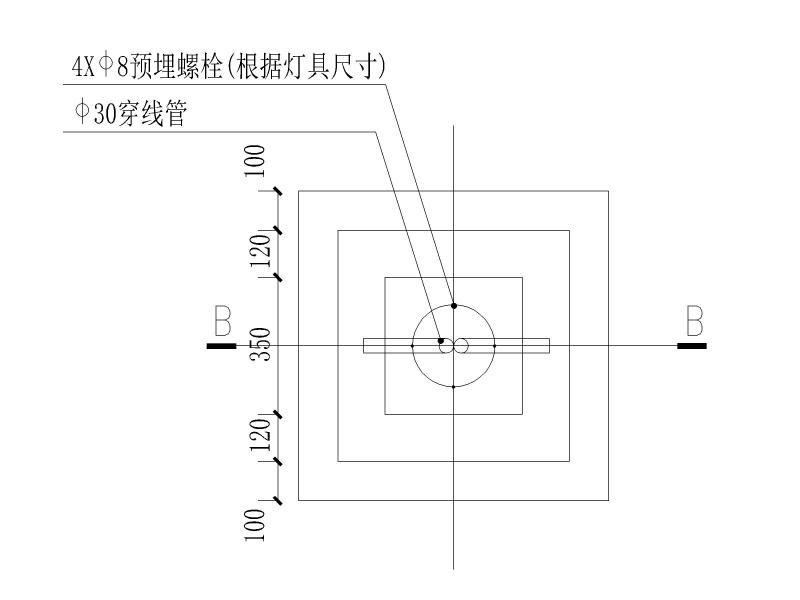

灯具基础平面图

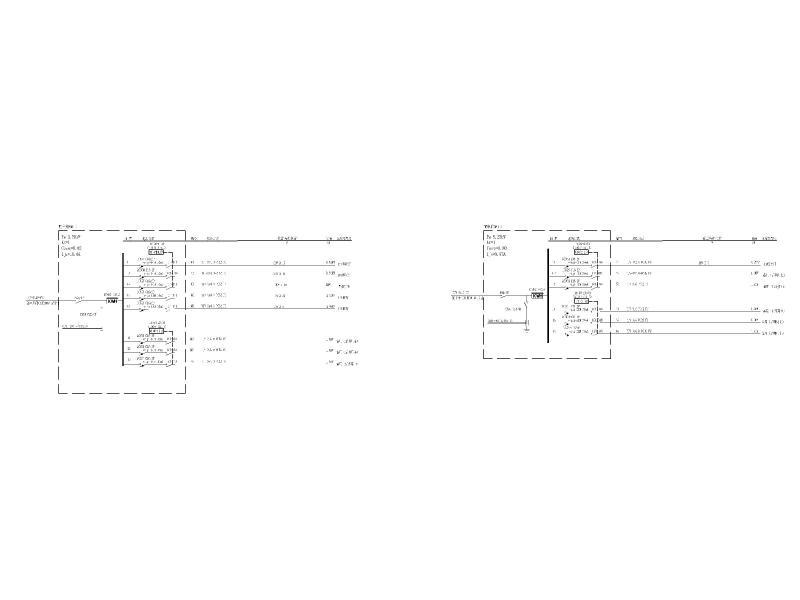

配电系统图

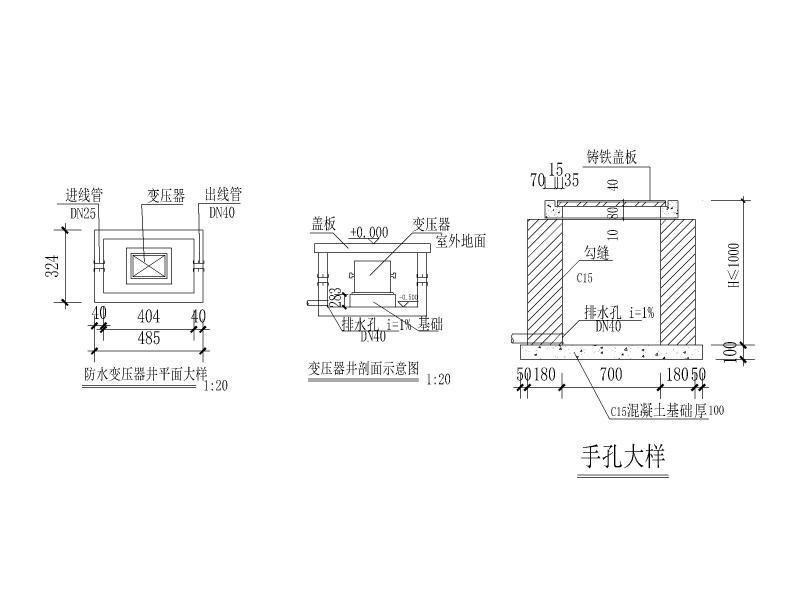

手孔井大样图

导线选型

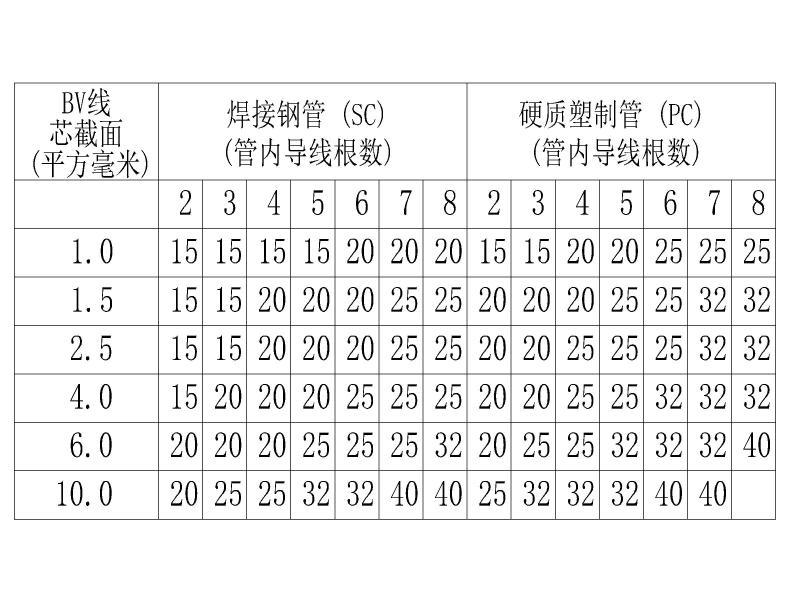

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 水电改造图 - 1
    水电改造图 - 1
  • 水电改造图 - 2
    水电改造图 - 2
  • 水电改造图 - 3
    水电改造图 - 3
  • 水电改造图 - 4
    水电改造图 - 4
  • 水电改造图 - 5
    水电改造图 - 5
以上是部分截图，请下载附件后查看完整高清内容
