3层小区机房及物业配套用房电气施工CAD图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑设计面积：1569.78平方米
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 节点大样：防雷接地
  • 负荷等级：一级,二级,三级
  • 防雷等级：第二类
  • 接地方式：TT
  • 项目所在地：上海
  • 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,其它

该附件为小区机房及物业配套用房 电气施工图 。

概况：
该项目为上海某住宅小区15#楼，为小区配套用房，包括一座K型站。
一层为本地块消防安保中心、弱电中心、有线电视机房及物业配套用房，二、三层均为物业配套用房。建筑高度12.95米，总建筑面积为1569.78平方米。

设计范围：
电力及照明配电；通信网络系统（综合布线系统）
有线电视系统；建筑防雷接地系统；
安防监控系统；火灾自动报警及联动系统。

部分图纸摘录：

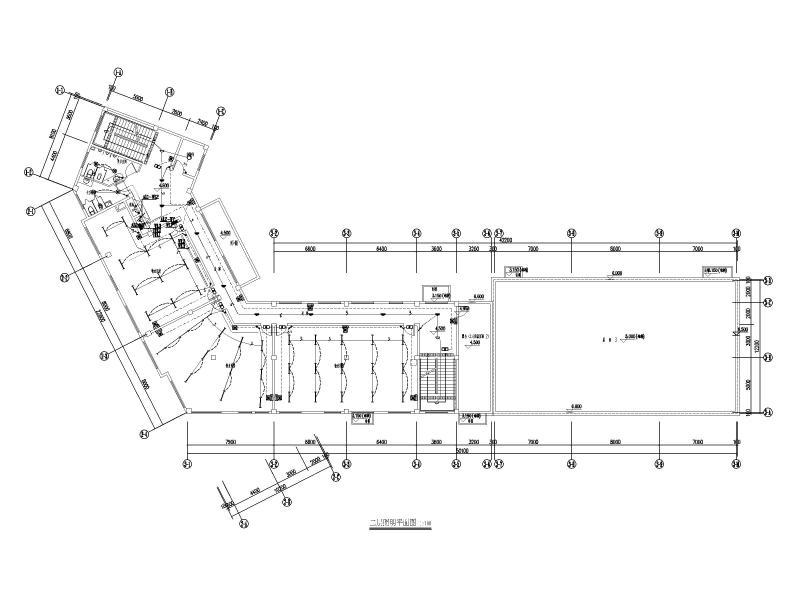

照明平面图

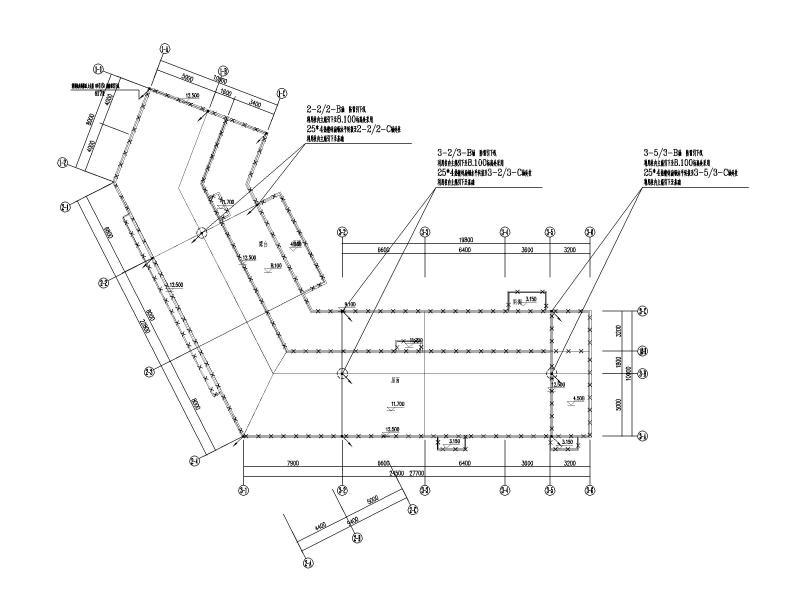

防雷平面图

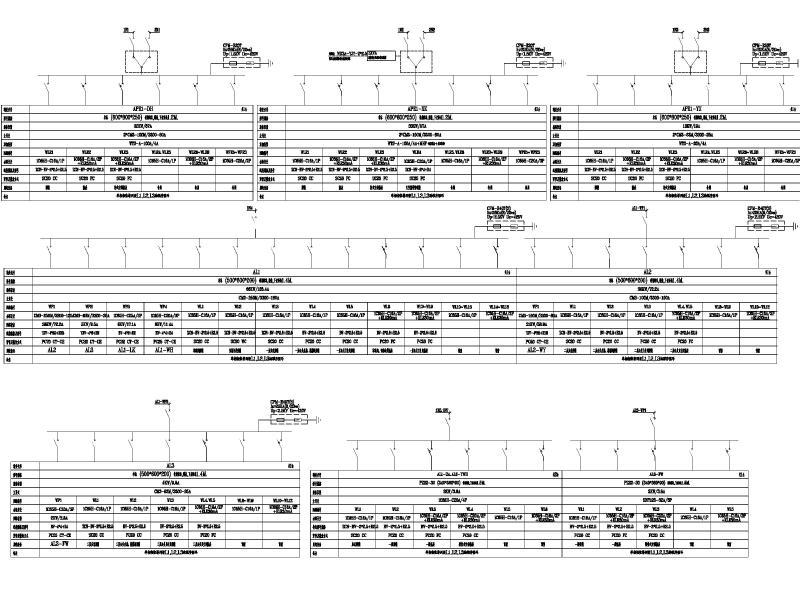

配电箱系统图

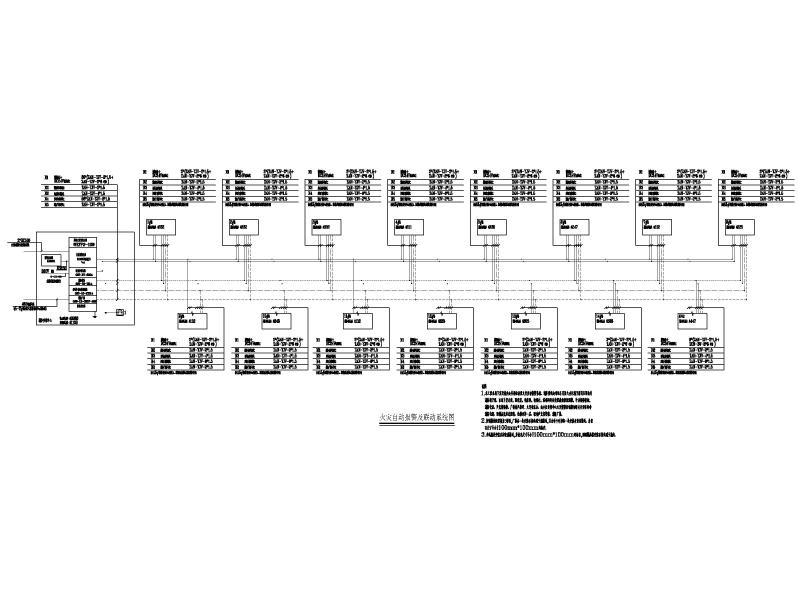

火灾自动报警及联动系统图

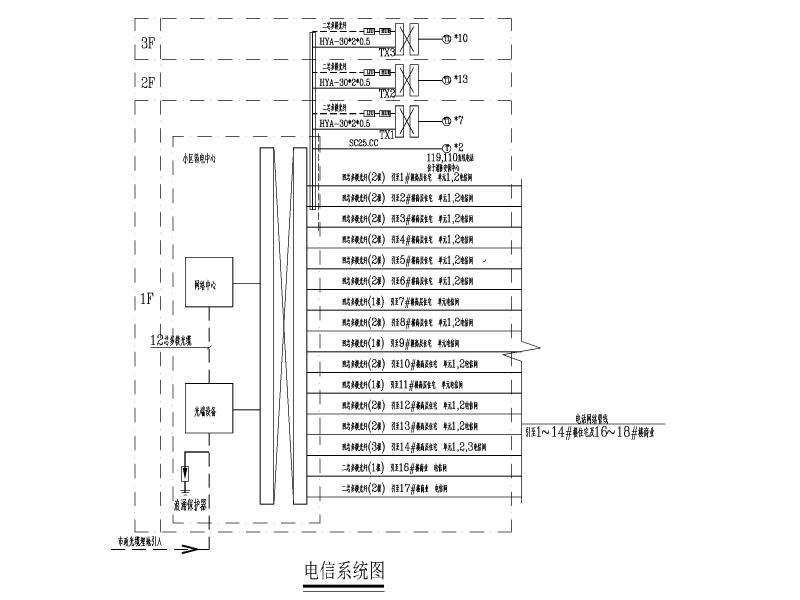

电信系统图
接地示意图


图纸内容全览

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 机房施工图纸 - 1
    机房施工图纸 - 1
  • 机房施工图纸 - 2
    机房施工图纸 - 2
  • 机房施工图纸 - 3
    机房施工图纸 - 3
  • 机房施工图纸 - 4
    机房施工图纸 - 4
  • 机房施工图纸 - 5
    机房施工图纸 - 5
  • 机房施工图纸 - 6
    机房施工图纸 - 6
  • 机房施工图纸 - 7
    机房施工图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
