2层1.5万平米研发厂房电气施工CAD图纸

该附件为1.5万平米研发厂房 电气施工图 。

概述：

本项目为重庆某研发生产厂房，为丙类厂房；厂房部分地上一层，辅房部分二层，建筑高度9.6米，总建筑设计面积：14767.44平方米。结构型式为钢结构，基础为独立基础。室外消防用水量为40L/S。

设计范围：

低压配电系统；防雷系统；接地系统；

综合布线系统；闭路电视监控系统；广播系统；

火灾自动报警及消防联动控制系统；电气火灾监控系统；

消防电源监控系统；标准型大空间智能灭火系统；燃气报警系统。

部分图纸摘录：

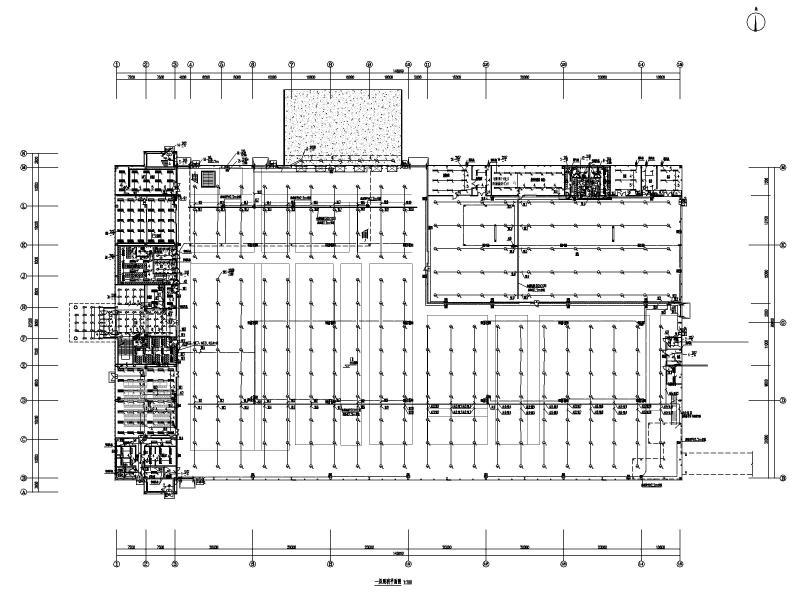

照明平面图

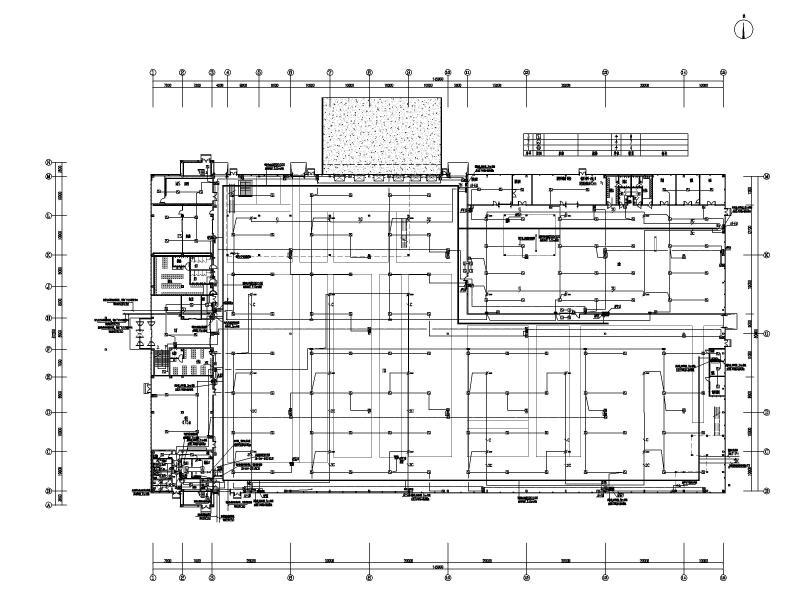

火灾自动报警及消防联动平面图

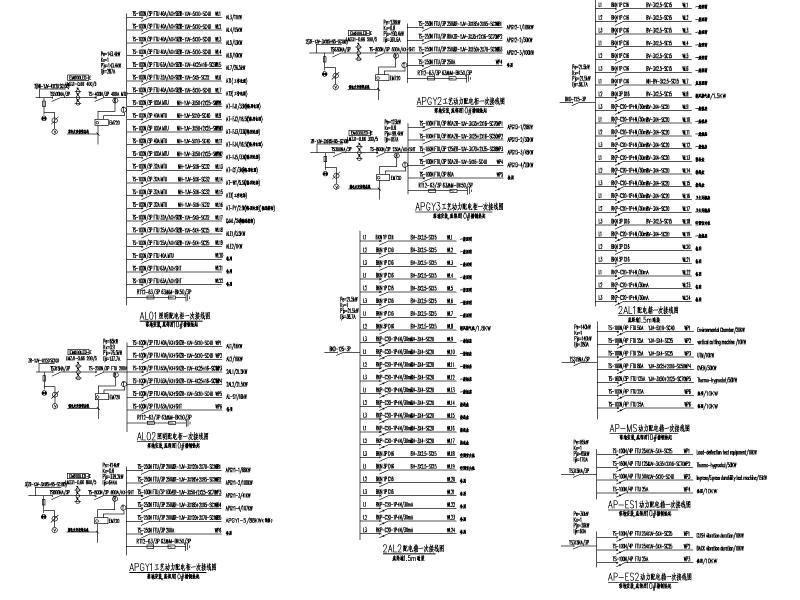

配电箱系统图

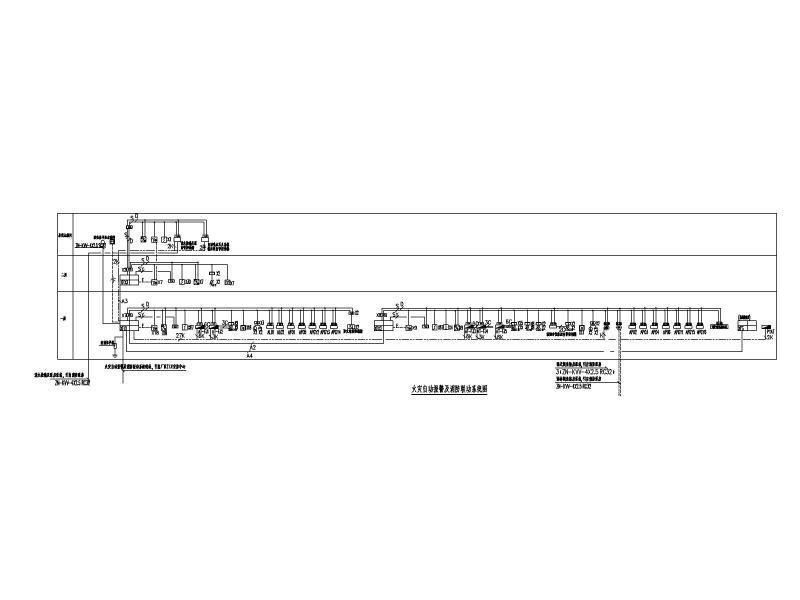

火灾自动报警及消防联动系统图

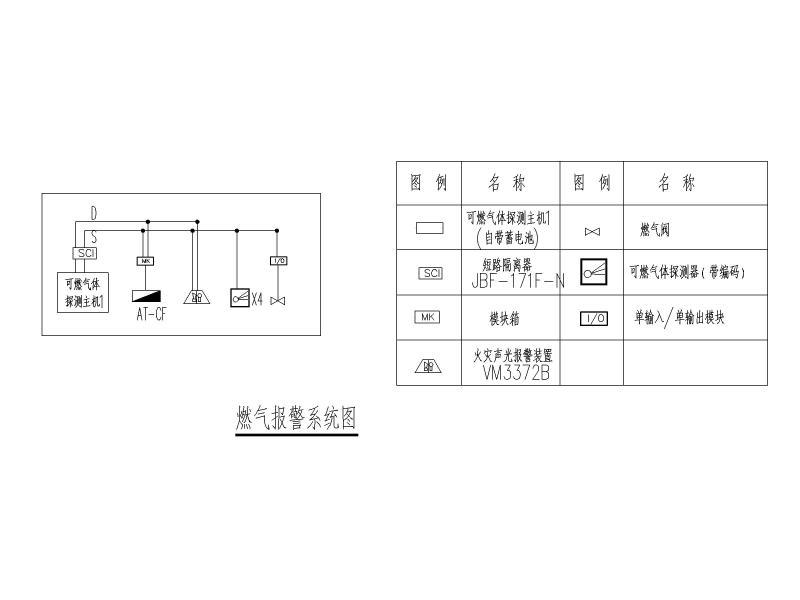

燃气报警系统图

标准型大空间智能灭火系统图

综合布线系统图

广播系统图

图纸内容全览
