3层商业石材立面幕墙施工方案大样图CAD
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：8度抗震
该资料为某三层商业石材立面
幕墙施工图
。
资料包括详细的节点大样，方便直接选用或者借鉴。
该项目主要幕墙类型：外墙干挂石材。结构图纸完整，各个节点大样清晰。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

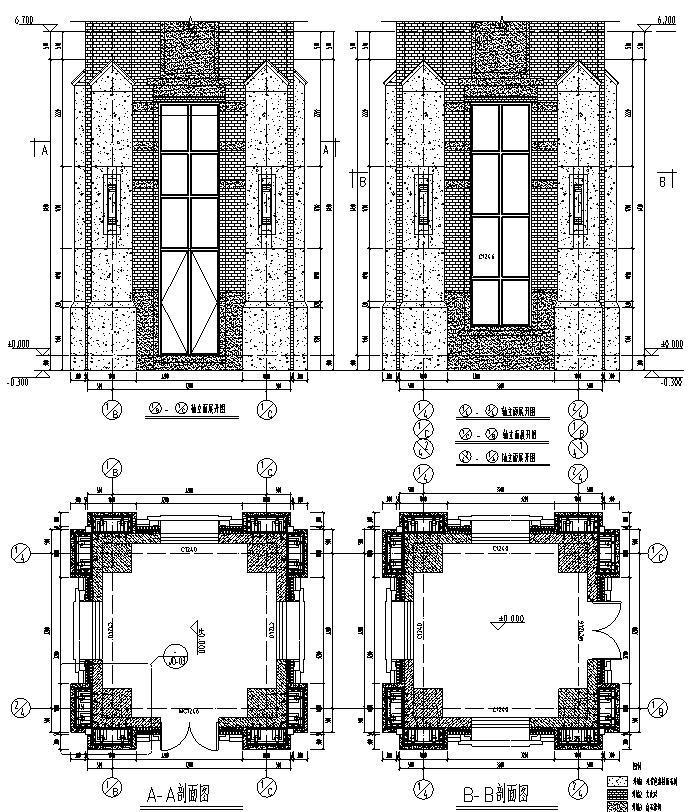

石材幕墙施工方案 - 1 -

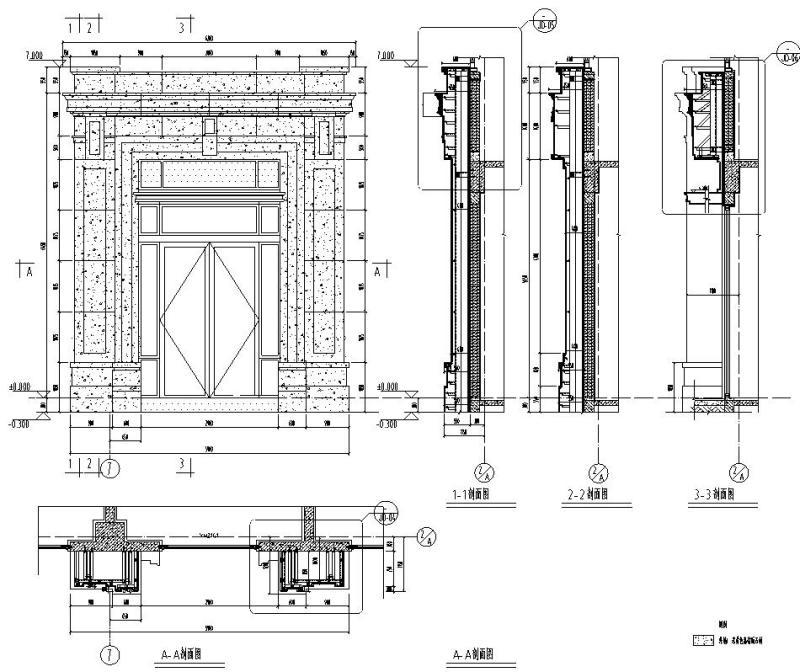

石材幕墙施工方案 - 2 -

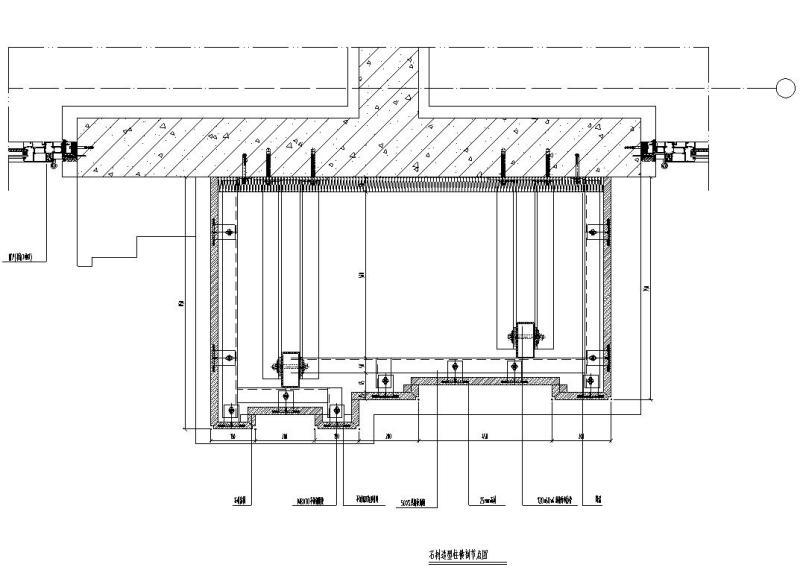

石材幕墙施工方案 - 3 -

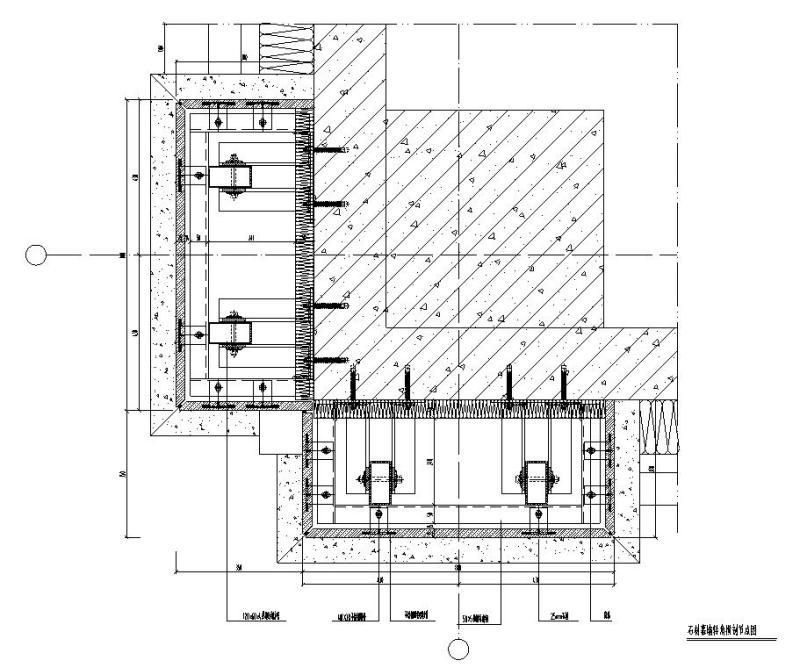

石材幕墙施工方案 - 4 -

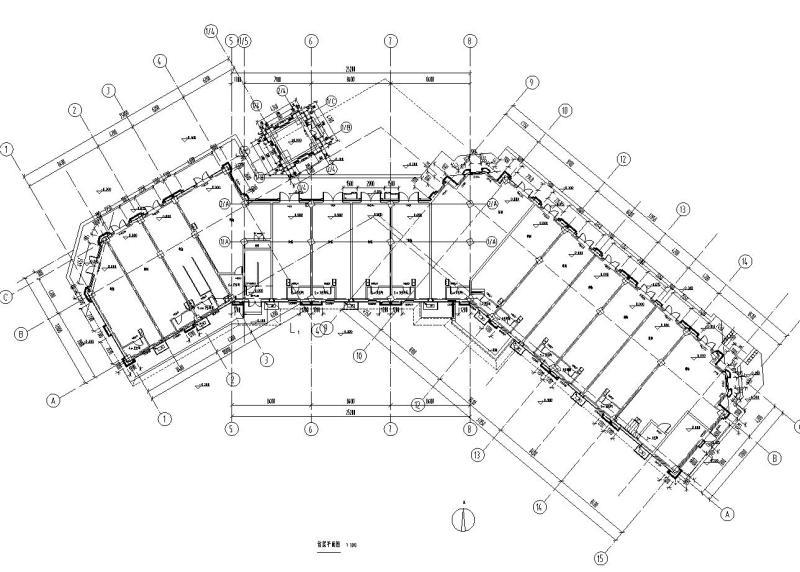

石材幕墙施工方案 - 5 -
石材幕墙施工方案 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-10
- 评论次数：0
- 浏览次数：0
- 文件大小：2.93 MB
- 收藏次数：0
-
文件名称：
附件-996985878085058978.rar
