电池材料生产线水电施工CAD图纸（2020）

该附件为电池材料生产线水电施工图（2020）。

概况：

该项目为锂离子电池正极材料生产线建设项目。

设备调试车间：地上1层，建筑高度为9.25m，建筑面积7167.2平方米。建筑设计结构形式为钢结构。为丁类工业建筑厂房。

次生料处理车间：地上1层，建筑高度为9.25m，建筑面积3209.6平方米。建筑设计结构形式为钢结构，为丁类工业建筑厂房。

固废处理车间：地上1层，建筑高度为9.25m，，建筑面积3209.6平方米。建筑设计结构形式为钢结构，为丁类工业建筑厂房。

物资仓库：地上1层，建筑高度为9.25m，建筑面积2945.3平方米。建筑设计结构形式为钢结构，为丁类工业建筑厂房。

危化库房：地上1层，建筑高度为4.1m，建筑面积617.61平方米。建筑设计结构形式为钢结构，为甲类库房

值班室：地上1层，建筑高度为3.6m。建筑面积63.5平方米。

消防水泵房（改造）：地下1层，建筑层高为-4.5m~-0.3m。建筑设计结构形式为框架结构，使用功能为厂区消防水泵房（在用）。

设计范围：

电力配电系统；照明系统；建筑物防雷、接地系统及安全措施；

应急照明；消防系统；等电位联结。

部分图纸摘录：

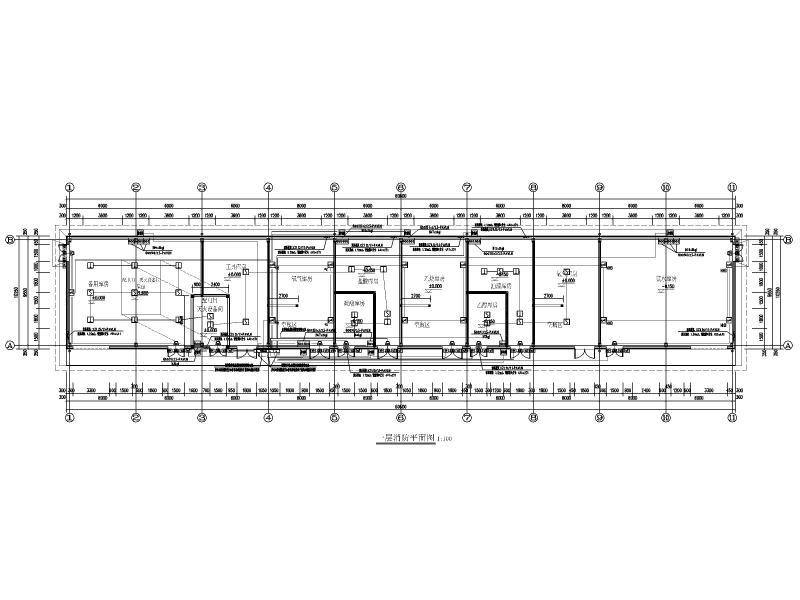

消防平面图

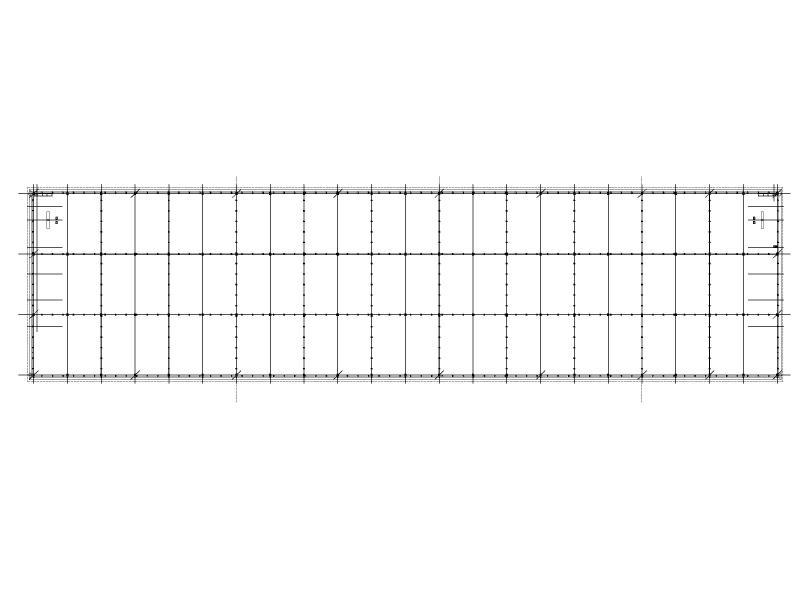

防雷接地平面图

照明平面图

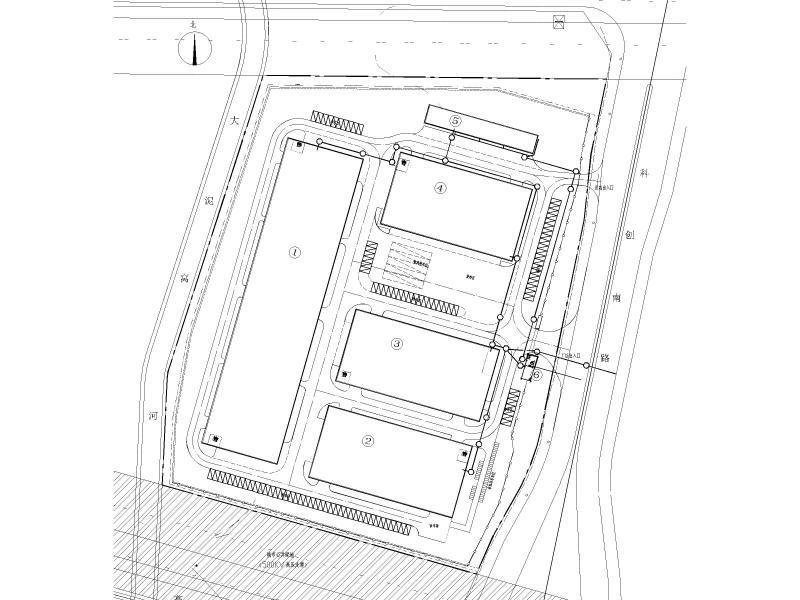

总平图

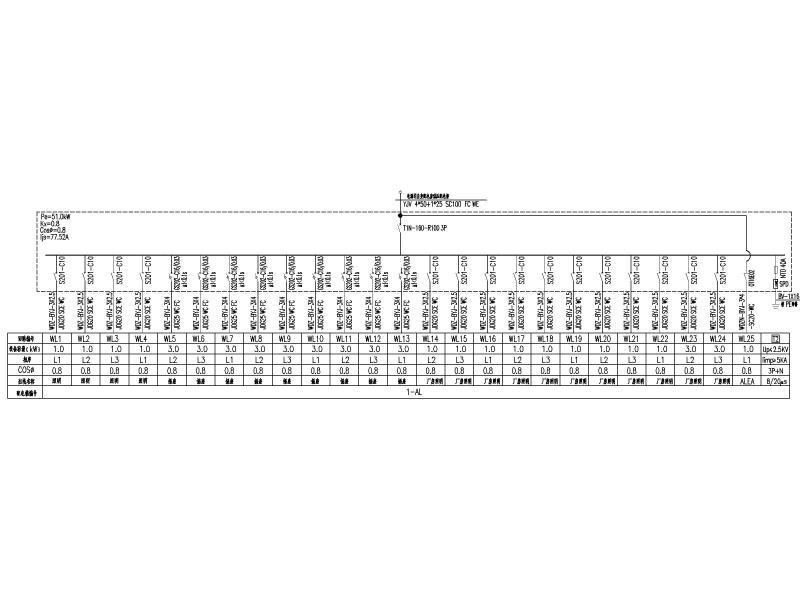

配电系统图

火警系统图

等电位联结示意图

电缆标志牌

排管行车直线井剖断面图
