两层框架结构高铁西站厕所结构设计施工CAD图纸
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 参考图纸：12张
- 设计年代：近代
附件详情

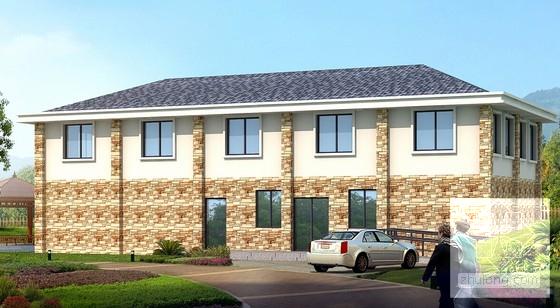

该项目为一栋卫生楼。共2层， 使用功能为垃圾中转及厕所。建筑高度 6.09m。一层层高2.9m,二层层高2.9m。总建筑面积256.00平方米,占地面积：182.00平方米.框架结构，6度设防。
该资料包含：建筑设计说明，平面图，立面图，剖面图，门窗表，墙身大样；基础布置图，柱配筋平面图，梁配筋图，板配筋图，楼梯图，共计12张图。
分享投稿时间：近几年11月。

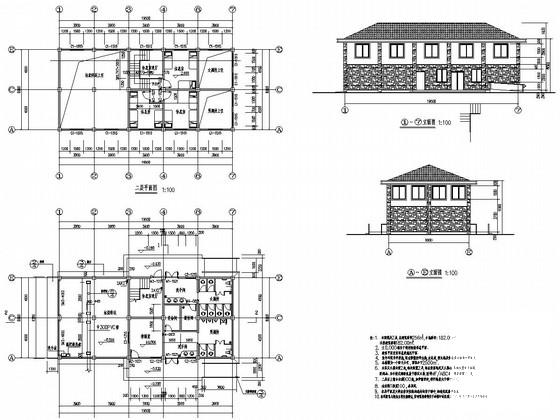

平面图、立面图

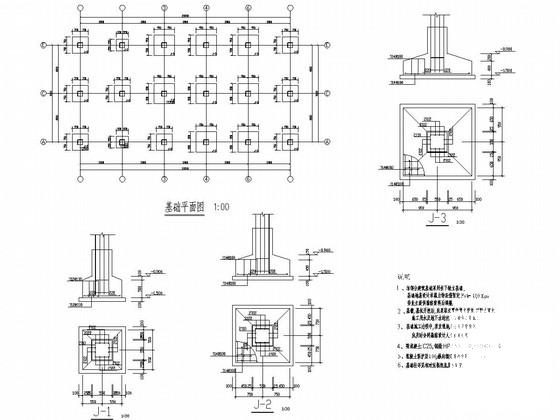

基础平面图

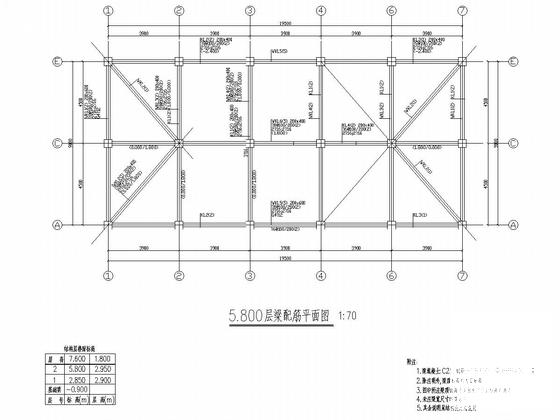

5.800层梁配筋平面图

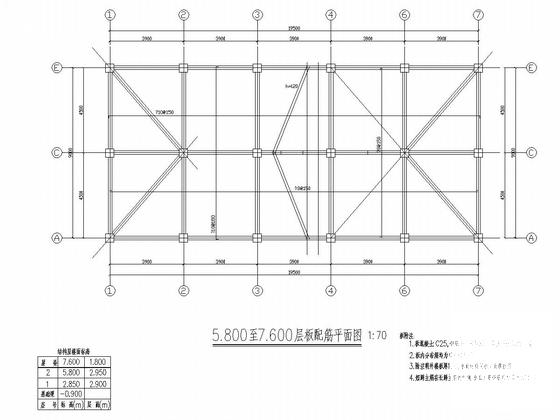

5.800至7.600层板配筋平面图
节点详图
-0.900至7.600层柱配筋平面图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
厕所结构设计 - 1 -
厕所结构设计 - 2 -
厕所结构设计 - 3 -
厕所结构设计 - 4 -
厕所结构设计 - 5 -
厕所结构设计 - 6 -
厕所结构设计 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：3.43 MB
- 收藏次数：0
-
文件名称：
附件-995888995876876876598.rar
厕所结构设计下载
