6层框架住宅楼结构设计CAD施工图纸(6度抗震)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该资料为:某框架住宅结构设计图
该资料包含:
结构设计总说明、基础 平面布置图 、基础梁平面整体配筋图、柱平法施工图、结构布置图、梁平法施工图、坡屋面结构布置图、阁楼层结构布置图、阁楼层梁平法施工图、坡屋面梁平法施工图、楼梯配筋图共16张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

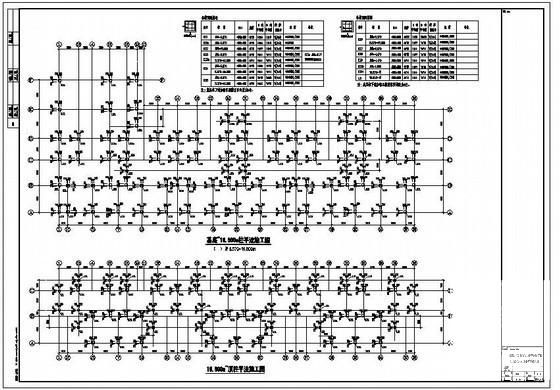

  • 框架结构设计施工图 - 1
    框架结构设计施工图 - 1

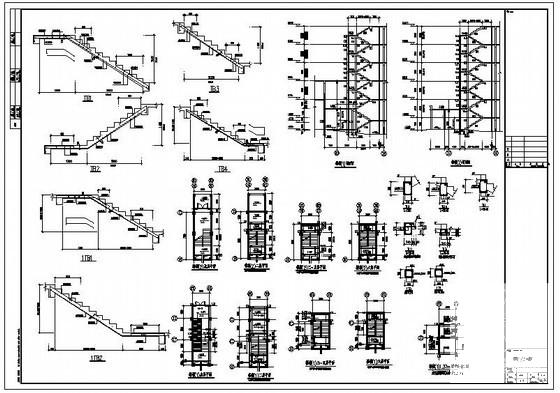

  • 框架结构设计施工图 - 2
    框架结构设计施工图 - 2

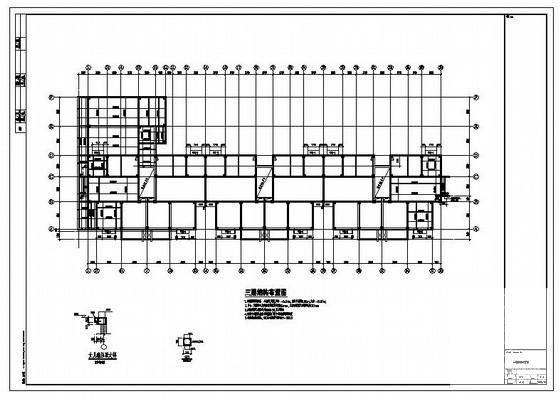

  • 框架结构设计施工图 - 3
    框架结构设计施工图 - 3

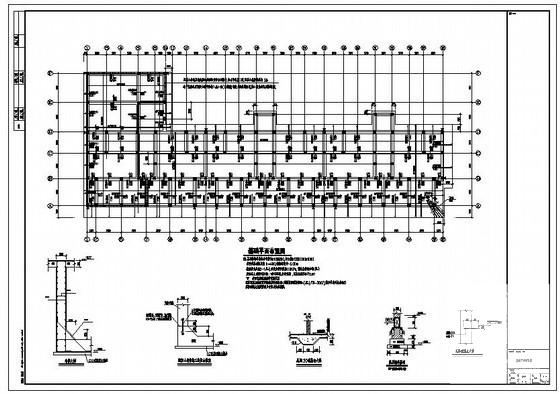

  • 框架结构设计施工图 - 4
    框架结构设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
