11层框架住宅楼结构设计CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 参考图纸：13张
- 设计年代：近代
附件详情
某小高层框架住宅结构设计图
该资料为：某小高层框架住宅结构设计图
该资料包含：
平板式筏形基础配筋平面图、地垄墙布置平面、剪力墙及暗柱布置平面、机房顶结构布置图、墙柱大样表、梁配筋平面、屋面层梁配筋平面、屋面层板配筋平面、构架层梁配筋平面、构架层板配筋平面共13张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

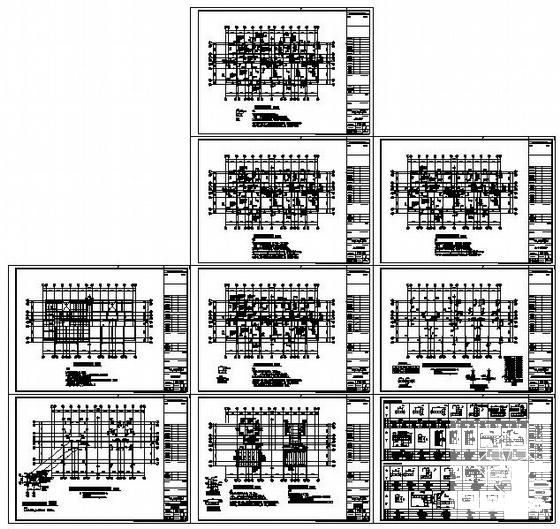

框架结构设计施工图 - 1 -

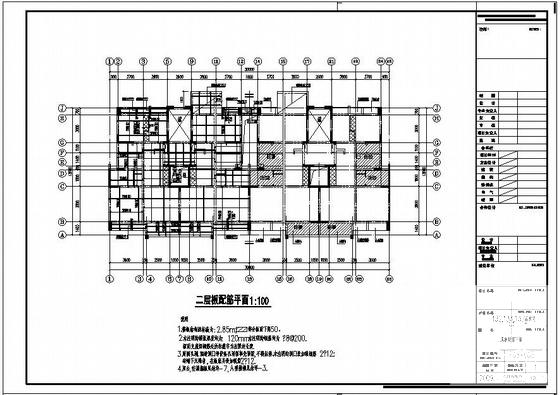

框架结构设计施工图 - 2 -

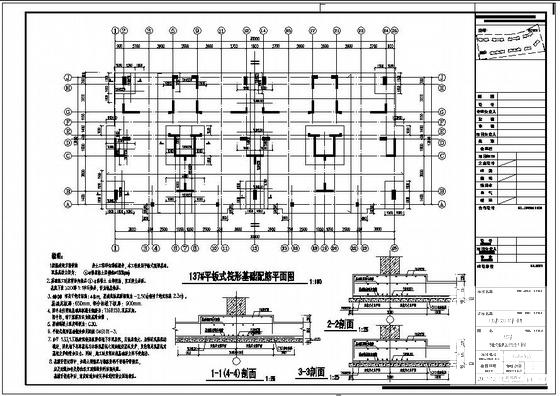

框架结构设计施工图 - 3 -

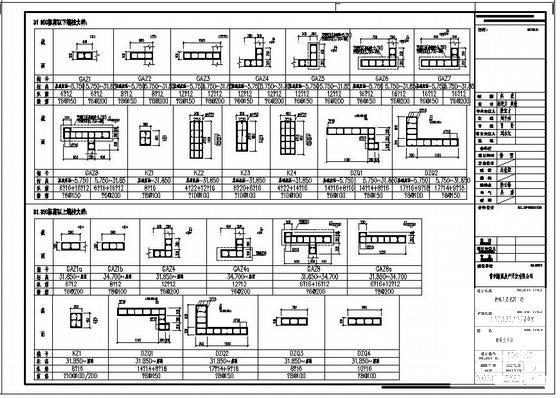

框架结构设计施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.52 MB
- 收藏次数：0
-
文件名称：
附件-995887779798979957856.rar
