3层滨海新区住宅楼小区配套公建结构设计施工CAD图纸
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：设备用房
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目是天津小区配套公建项目，地上3层，采用框架结构，采用预应力混凝土管桩基础，基础设计等级为丙级，抗震设防烈度为7度。

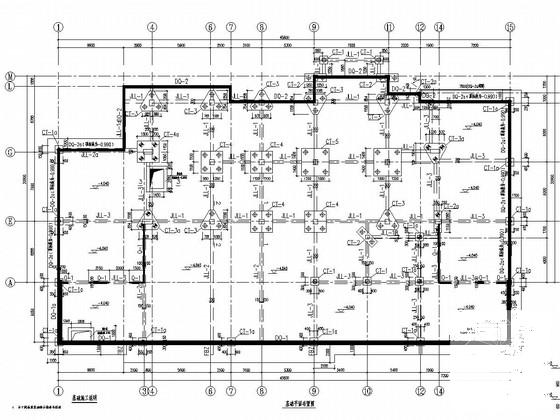

该资料包含：结构设计总说明，桩位布置图， 基础
平面布置图

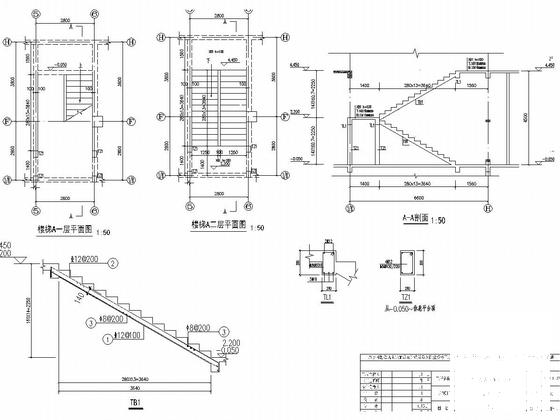

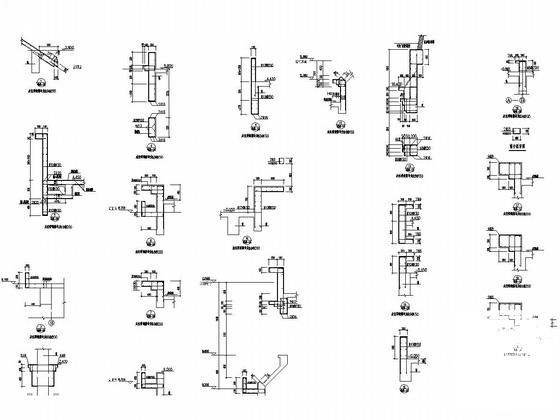

，柱配筋图，梁配筋图，板配筋图，外檐，楼梯等共计14张图。
分享投稿时间：近几年

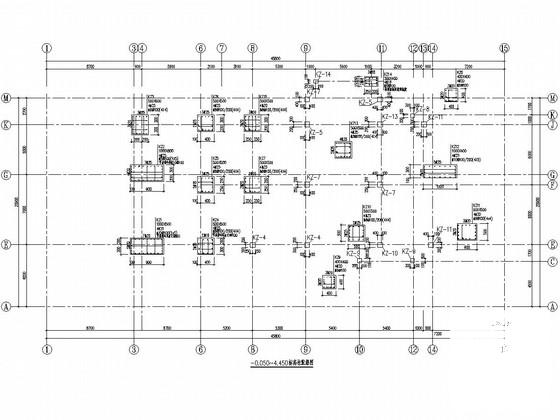

-0.050~4.450标高柱配筋图

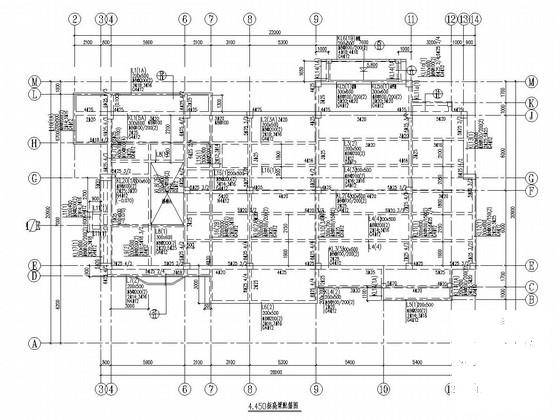

4.450标高梁配筋图
图5
图6
8.700标高板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
小区住宅设计图纸 - 1 -
小区住宅设计图纸 - 2 -
小区住宅设计图纸 - 3 -
小区住宅设计图纸 - 4 -
小区住宅设计图纸 - 5 -
小区住宅设计图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
