4层框架小别墅结构设计施工CAD图纸（桩基础）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：三级
- 抗震设防烈度：8度抗震
- 参考图纸：20张
- 设计年代：近代
附件详情
此图为某私人住宅型小型别墅，包括全套结构图纸
该资料包含：
结构设计说明
，屋面温度钢筋构造做法，基础
平面布置图
， 人工挖孔灌注桩大样，人工挖孔灌注桩基设计说明，地梁配筋图，柱配筋图，梁配筋图，屋面斜梁配筋图，结构配筋图，楼梯构造详图等
共20张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

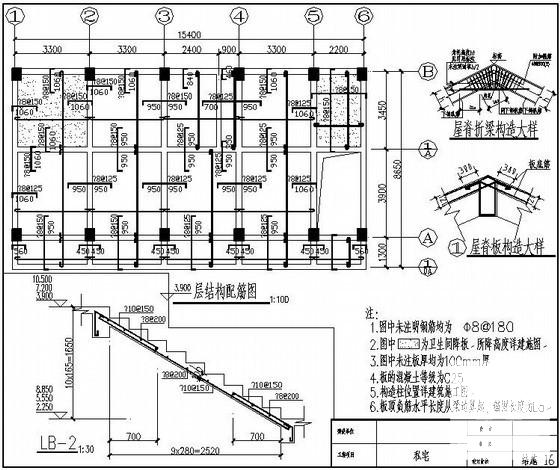

别墅结构设计图纸 - 1 -

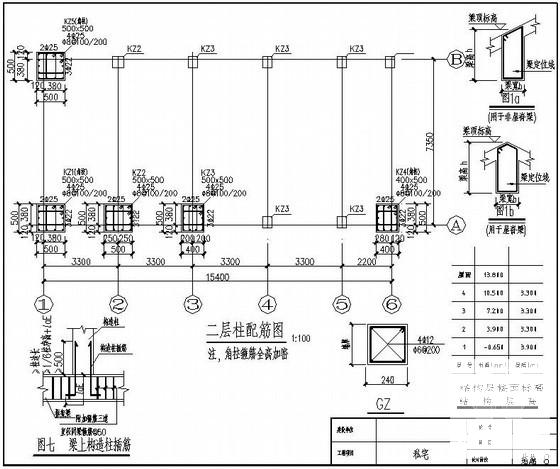

别墅结构设计图纸 - 2 -

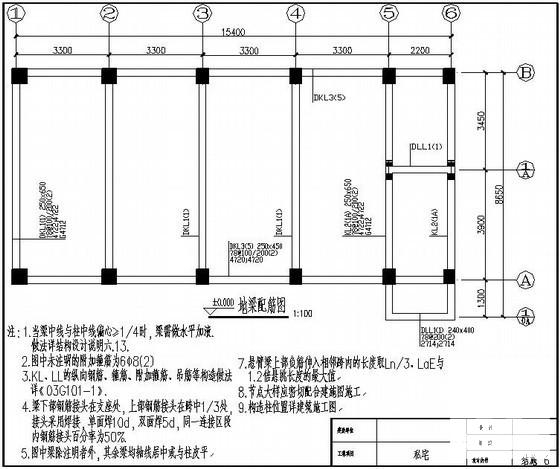

别墅结构设计图纸 - 3 -

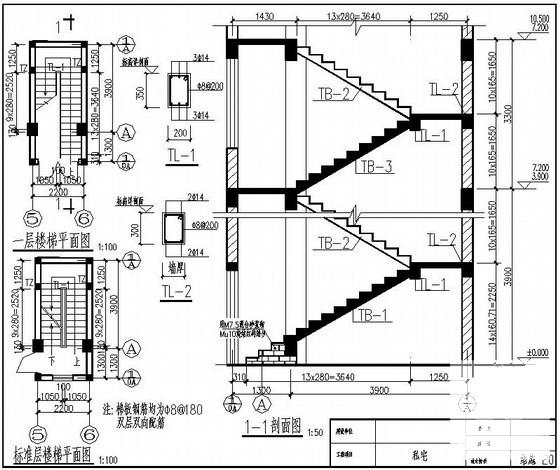

别墅结构设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.33 MB
- 收藏次数：0
-
文件名称：
附件-995887957958875097767.rar
