小学校舍抗震加固工程施工CAD大样图,含加固设计说明

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:砌体结构
  • 结构安全等级:二级
  • 风压:0.55kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:5张

附件详情

教学楼抗震加固设计总说明、结构加固平面图、屋面结构加固平面图、教学楼结构加固大样图、墙体两侧角钢加固连接(有无圈梁均同)、预制板板端加固大样图共5张图纸。

基础平面图

结构加固平面图

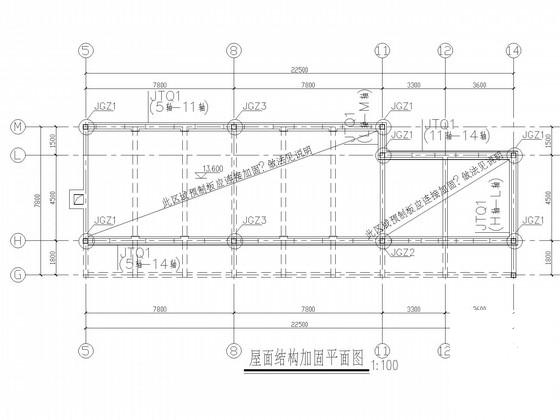

屋面结构加固平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

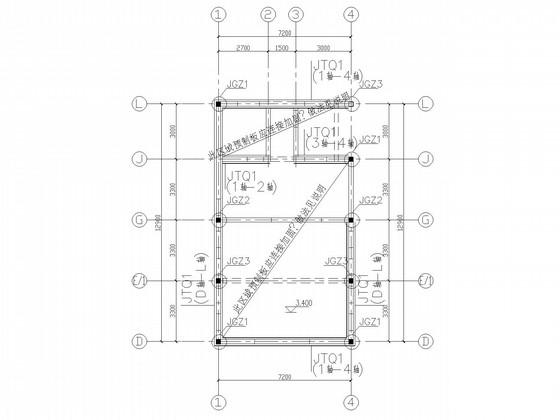

  • 校舍加固工程施工 - 1
    校舍加固工程施工 - 1

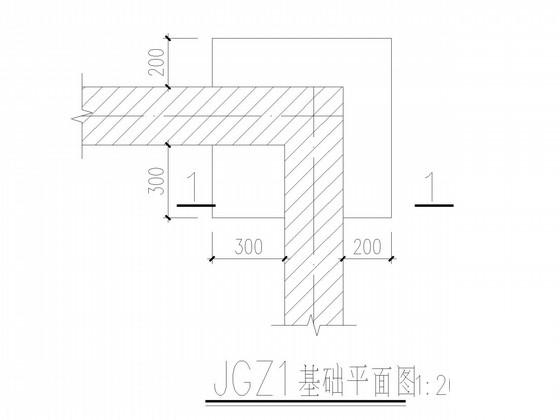

  • 校舍加固工程施工 - 2
    校舍加固工程施工 - 2

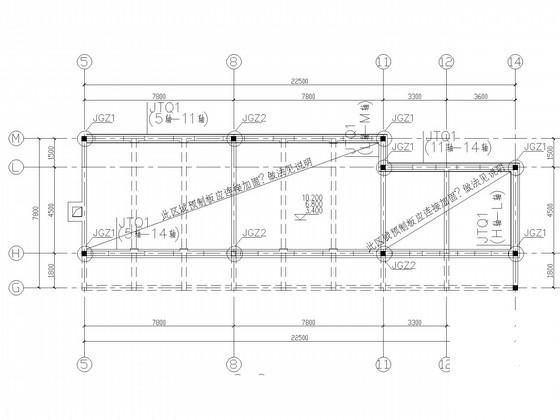

  • 校舍加固工程施工 - 3
    校舍加固工程施工 - 3
  • 校舍加固工程施工 - 4
    校舍加固工程施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
