搅拌站基础施工CAD大样图(7度抗震，共4张)
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：混合结构
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 参考图纸：4张
- 设计年代：近代
附件详情
该项目为混凝土搅拌站基础，抗震设防烈度为7度。
包括：设计总说明，基础大样图，设备基础平面图，剖面图，柱配筋表。共4张图。

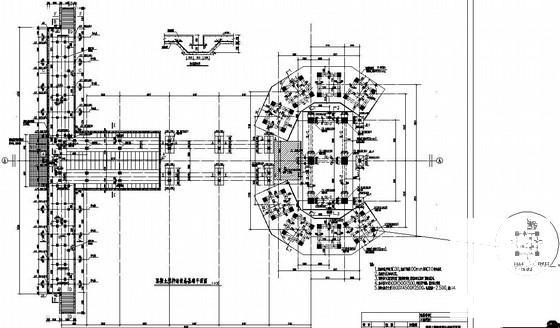

混凝土搅拌站设备基础平面图

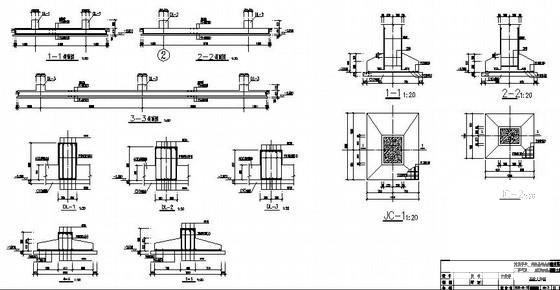

基础大样图

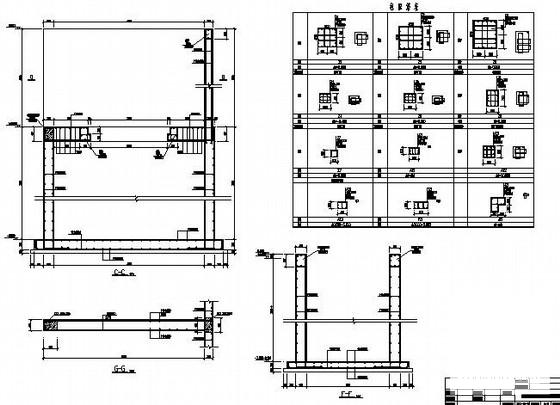

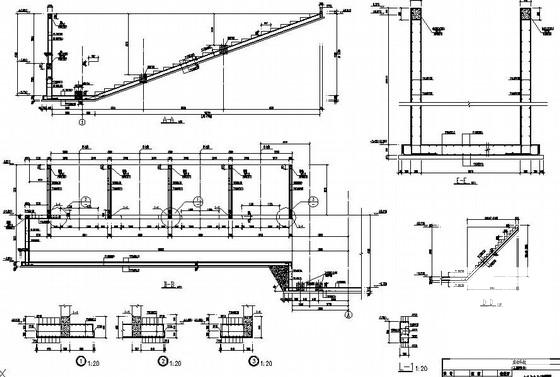

C-C,F-F,G-G剖面图,柱配筋表
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
搅拌站基础图 - 1 -
搅拌站基础图 - 2 -
搅拌站基础图 - 3 -
搅拌站基础图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.57 MB
- 收藏次数：0
-
文件名称：
附件-995877705960850866580.rar
