18层框剪结构职工保障性周转房结构施工CAD图纸

附件详情

该项目为职工保障性周转房。位于江西省，上部主要功能为住宅。地上为18层。主楼结构为框架剪力墙结构体系，裙楼框架结构，主楼基础采用旋挖钻成孔灌注桩。基础设计等级为乙级，抗震设防烈度为6度。

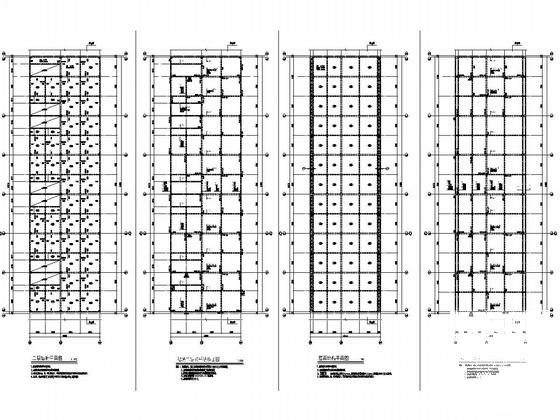

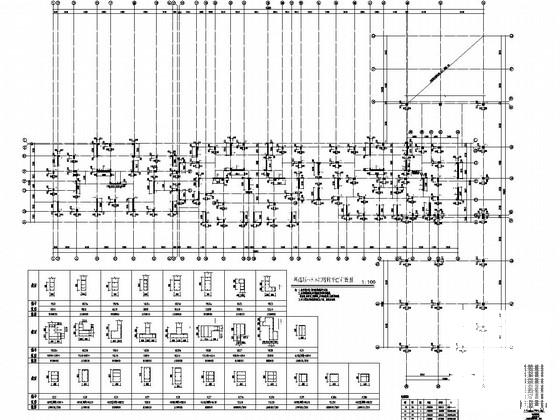

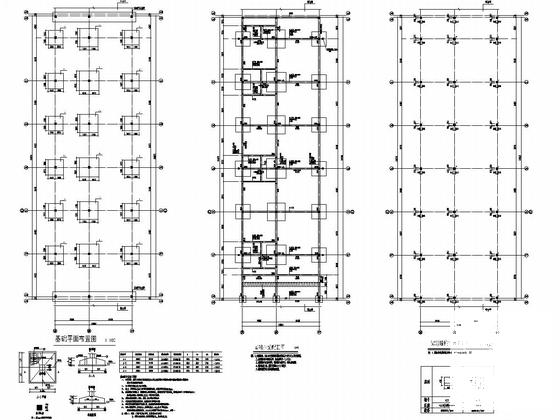

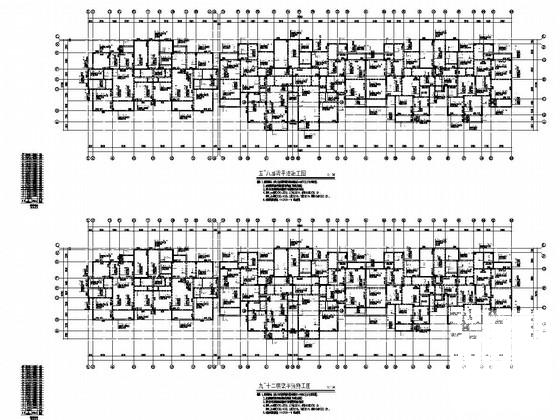

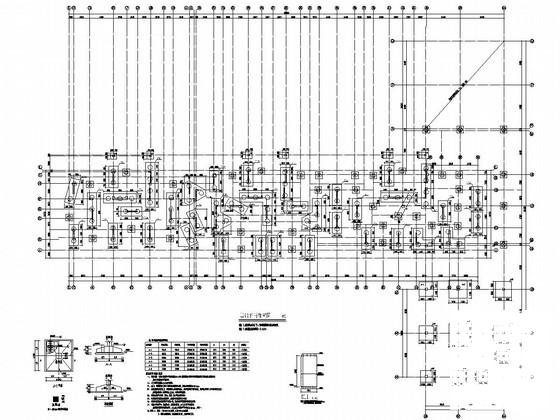

该资料包含：结构设计总说明，桩基设计说明，桩位平面布置图，基础平面布置图，承台详图，基础拉梁配筋图，墙柱 平面布置图 ，梁平法施工图，板配筋图，结构平面图，裙房结构图， 楼梯详图 ，墙身大样等共计32张图。
分享投稿时间：近几年8月。
